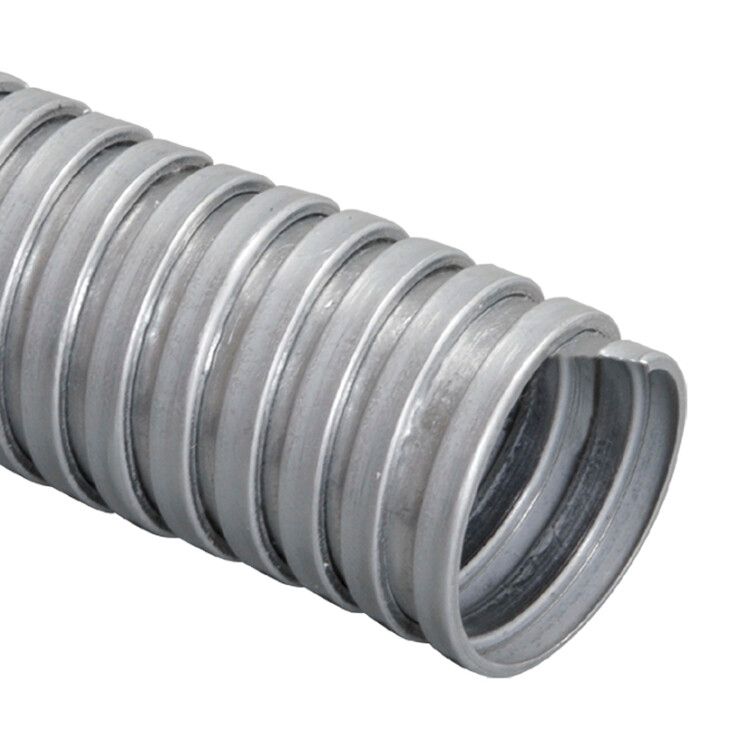

Металлорукав Р3-Ц-08 d8мм без протяжки ELASTA (уп.50м) IEK CM10-08-050

Металлорукав Р3-Ц-08 d8мм (50 м) от IEK предназначен для защиты кабелей и проводов от механических воздействий в условиях промышленной среды. Этот гибкий рукав из оцинкованной стали, выполненный в виде бухты длиной 50 метров, обеспечивает долговечную эксплуатацию при температуре от -60 до +50 C. Артикул cm10-08-050 соответствует серии ELASTA.

Назначение и область применения

Металлорукав Р3-Ц-08 d8мм (50 м) защищает электрические кабели и провода от перегибов, истирания, ударов и давления. Применяется там, где требуется повышенная прочность, но не нужна герметизация - например, внутри машин, на конвейерах, в распределительных щитах, на технологических линиях. Иногда используется для транспортировки крупнодисперсных сыпучих материалов, таких как зерно, гранулы или шлак, в закрытых системах.

Технические характеристики

• Материал: оцинкованная сталь - устойчив к коррозии в сухих и умеренно влажных средах;
• Внутренний диаметр: 8 мм - подходит для одиночных кабелей малого сечения или нескольких тонких проводов;
• Длина бухты: 50 м - позволяет вырезать необходимую длину без лишних соединений;
• Температура эксплуатации: от -60 C до +50 C - работает в холодных цехах и жарких помещениях;
• Степень защиты IP40: защищает от твердых частиц больше 1 мм, но не от воды и пыли в объеме;
• Прочность на разрыв: 20 Н - рассчитан на легкие нагрузки, не предназначен для натяжения;
• Срок службы: до 10 лет при соблюдении условий эксплуатации;
• Гибкость: высокая - легко изгибается вокруг препятствий без специальных инструментов;
• Обшивка и уплотнение: отсутствуют - не предназначена для влажных или взрывоопасных зон;
• Цвет: металлик - характерный цвет оцинкованного покрытия.

Совместимость и монтаж

Металлорукав Р3-Ц-08 d8мм (50 м) совместим с кабелями и проводами, внешний диаметр которых не превышает 7–7,5 мм. Для фиксации используются хомутики, клеммы или переходники с резьбой. Концы рукава можно обрезать ножницами по металлу, после чего рекомендуется слегка оплюсовывать край, чтобы не повредить изоляцию кабеля. Поскольку уплотнения нет, для входа/выхода кабеля необходимо использовать герметизирующие вводы или муфты отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50971-2007 для металлорукавов. Климатическое исполнение УХЛ3 - допускает применение в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны. Не имеет сертификата взрывозащиты и не предназначен для зон с повышенной пожарной опасностью, хотя сам материал не горюч.

Преимущества

• Высокая механическая прочность благодаря стальной спирали;
• Устойчивость к коррозии за счет оцинкованного покрытия;
• Гибкость позволяет прокладывать трассы даже в ограниченном пространстве;
• Долгий срок службы - до 10 лет без замены;
• Подходит для автоматической и ручной прокладки;
• Нет необходимости в дополнительной термоусадке или изоляции поверх рукава.

Ограничения применения

• Не применяется во влажных, подземных или наружных условиях - отсутствие уплотнения и низкая степень защиты IP40 делают его уязвимым к влаге;
• Не подходит для кабелей с большим диаметром - внутреннее сечение 8 мм ограничивает использование толстых силовых проводов;
• Не рассчитан на постоянное натяжение - максимальная прочность на разрыв всего 20 Н;
• Не используется в местах с риском попадания жидкостей, масел или агрессивных химикатов;
• Не является средством против электромагнитных помех - не экранирует сигналы.

Примеры использования

• Защита сигнальных кабелей управления на станках ЧПУ;
• Прокладка проводов между датчиками и контроллерами на конвейере;
• Фиксация кабелей питания в корпусах оборудования с частой вибрацией;
• Передача гранул или древесной стружки в пневмотранспортных системах (при отсутствии контакта с влагой);
• Внутренняя маршрутизация проводов в распределительных щитах с ограниченным пространством.

Практические советы

• Выбирайте этот металлорукав только тогда, когда важна механическая защита, а не герметичность. Для влажных зон используйте рукава с IP67 и уплотнением;
• При прокладке не перегибайте рукав радиусом меньше 40 мм - это снижает срок службы;
• Проверьте посадочный диаметр кабеля перед монтажом - он должен быть на 0,5–1 мм меньше внутреннего диаметра рукава (8 мм);
• При резке используйте острые ножницы по металлу и удалите заусенцы;
• Для надежного крепления на конце рукава лучше использовать пластиковую или медную втулку - так не будет повреждения изоляции кабеля;
• Артикул cm10-08-050 - удобен для заказа партиями, поскольку бухта 50 м позволяет обслуживать несколько точек без стыков.
