Н (50м/уп) | PR.0318 Промрукав Металлорукав Р3-Ц-18 750 Строитель

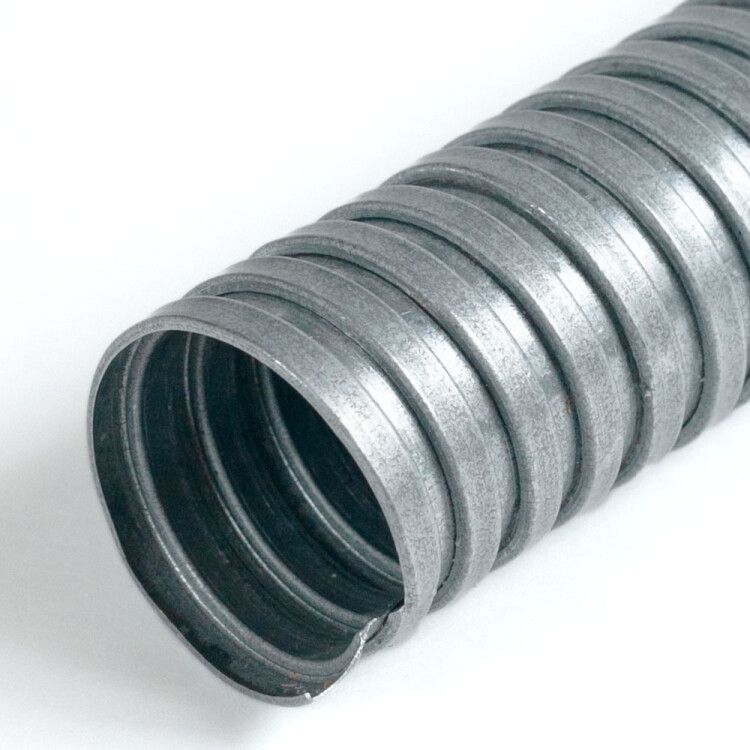

Металлорукав Р3-Ц-18 750 Н (50м/уп) от ПРОМРУКАВ - гибкий металлический рукав из оцинкованной стали для защиты кабелей и шлангов от механических нагрузок и внешних воздействий. Подходит для прокладки в условиях широкого температурного диапазона, особенно там, где важна прочность, но герметичность не требуется.

Назначение и область применения

Металлорукав Р3-Ц-18 750 Н (50м/уп) используется для защиты изолированных проводов, силовых и слаботочных кабелей, резиновых и пластиковых шлангов от перетирания, ударов, давления и химически агрессивной среды. Не предназначен для герметизации - применяется там, где важно сохранить доступ к внутренним элементам или не требуется защита от воды и пыли.

Подходит для установки на станках, конвейерах, в промышленном оборудовании, транспорте, энергоустановках и других объектах с высокой механической нагрузкой.

Технические характеристики

• Наружный диаметр: 22,4 мм
• Внутренний диаметр: 16,9 мм - позволяет протянуть кабели с наружным диаметром до 16 мм
• Номинальный диаметр: 18 мм - условное обозначение размера, соответствует типоразмеру Р3
• Материал: оцинкованная сталь - устойчивость к коррозии в помещениях и на улице
• Разрывное усилие: 450 Н - выдерживает значительную осевую нагрузку
• Длина бухты: 50 метров - удобно для крупных проектов
• Температура эксплуатации: от –60 C до +300 C - работает в экстремальных условиях, включая печи и холодильные камеры
• Степень защиты IP42: защищает от твердых частиц больше 1 мм и вертикальных капель воды - не предназначена для влагозащиты
• Статический радиус изгиба: 90 мм - минимальный допустимый радиус изгиба при фиксированной установке
• Гибкость: эластичный и податливый - легко формируется вручную без специального инструмента
• Обшивка: отсутствует - открытая спиральная структура
• Цвет: металлик - естественный цвет оцинкованной стали

Совместимость и монтаж

Металлорукав Р3-Ц-18 750 Н (50м/уп) совместим со всеми стандартными кабельными вводами, муфтами и зажимами с внутренним диаметром 17–22 мм. Для крепления используйте хомуты, кронштейны или крепежные планки - саморезы и болты должны иметь достаточную глубину захода в основание.

При монтаже не перегибайте рукав меньше чем на 90 мм радиуса - это снижает долговечность и может повредить внутренние жилы. Разматывайте бухту равномерно, чтобы избежать перекручивания. Учитывайте, что внутри рукава нет уплотнений - для герметизации нужна дополнительная фурнитура (например, вводы с резиновыми кольцами).

Безопасность и стандарты

Изделие соответствует требованиям к механической защите кабелей в промышленных системах. Отсутствие сертификации по ГОСТ Р МЭК 61386 не исключает применение - продукт проектировался как функциональный аналог зарубежных решений типа R3. Электрическая изоляция обеспечивается только кабелями внутри рукава - сам металлорукав не является электроизолирующим элементом.

Преимущества

• Высокая прочность на разрыв - выдерживает нагрузки при вибрации и перемещении оборудования
• Широкий температурный диапазон - надежно работает в суровых климатических условиях
• Легко гнётся и формуется - не требует нагрева или специнструментов
• Оцинкованное покрытие - замедляет коррозию даже в сырых помещениях
• Длинная бухта - экономит время на стыковке и сокращает количество соединений

Ограничения применения

• Не подходит для мест с постоянным контактом с водой, маслом или агрессивными жидкостями - отсутствует герметизация
• Не защищает от пыли мелких фракций (<1 мм) - не годится для чистых помещений класса ISO 5+
• Не рассчитан на частые циклы изгиба - при динамической нагрузке возможна усталостная деформация
• Не имеет электрической изоляции - нельзя использовать как изолирующий элемент между проводниками
• Запрещено применять в взрывоопасных зонах без дополнительной защиты

Примеры использования

• Защита кабелей питания на автоматизированных линиях сборки
• Прокладка гибких шлангов в термических печах и сушильных камерах
• Фиксация сигнальных проводов на промышленных роботах
• Аксессуар для вывода кабелей из щитов в условиях повышенной вибрации
• Замена старых неметаллических рукавов в старом оборудовании

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен быть минимум на 1–2 мм больше, чем наибольший диаметр кабеля
• При необходимости резки используйте ножницы по металлу - срез будет ровнее, если предварительно обмотать место реза изолентой
• Для многократного изгиба в одном месте рекомендовано использовать дополнительный мягкий вставной элемент (например, полиэтиленовый трубчатый вкладыш)
• При использовании в холоде (ниже –30 C) рукав становится менее гибким - прогрейте его перед работой
• При заказе учтите, что артикул pr.0318 и 318 - это один и тот же продукт; различаются только системы учета
