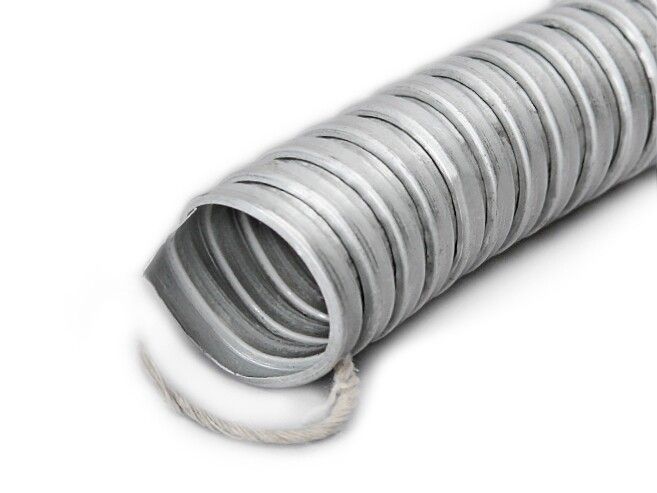

Металлорукав Р3-ЦХ-12 d12мм без протяжки (уп.100м) Fortisflex 40802 КВТ

Металлорукав Р3-ЦХ-12 диаметр 12 мм без протяжки от Fortisflex - гибкая металлическая защита для кабелей и проводов, предназначенная для скрытой и открытой прокладки в условиях повышенной механической нагрузки. Артикул 40802 подходит для промышленного оборудования, автоматизации и распределительных систем.

Назначение и область применения

Металлорукав Р3-ЦХ-12 диаметр 12 мм без протяжки используется для защиты электрических проводов и кабелей от механических повреждений, вибраций и внешних воздействий. Применяется в местах, где требуется надёжная, но гибкая оболочка - например, внутри станков, на конвейерах, в пультах управления, в зонах с частыми перемещениями. Подходит как для внутренней, так и для наружной установки. Не предназначен для прямого контакта с водой или агрессивными средами вне указанных допусков.

Технические характеристики

• Материал: оцинкованная стальная лента - устойчива к коррозии, сохраняет прочность при перепадах температур.
• Диаметр: внутренний 12 мм, наружный 15,9 мм - позволяет пропускать кабели до 10–12 мм в диаметре.
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды.
• Температура эксплуатации: от –40 C до +120 C - работает в холодных цехах и рядом с нагреваемыми элементами.
• Разрывное усилие: 300 Н - выдерживает значительную нагрузку на растяжение.
• Статический радиус изгиба: 40 мм - минимальный радиус, при котором можно безопасно изгибать рукав без деформации.
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см).
• Уплотнение: хлопчатобумажная нить - обеспечивает герметичность при соединении с фитингами, не выделяет пыль.
• Длина бухты: 100 метров - удобна для массовой прокладки.
• Электрические характеристики: проводящий - требует заземления при использовании в электроустановках.
• Цвет: металлик - визуально отличается от пластиковых аналогов.

Совместимость и монтаж

Металлорукав Р3-ЦХ-12 диаметр 12 мм без протяжки совместим с фитингами Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для монтажа используйте специальные зажимы или резьбовые переходники. Не требует предварительной подготовки - легко режется обычными клещами. После нарезки рекомендуется слегка расширить край, чтобы не повредить изоляцию кабеля. Заземление обязательно через контакт с фитингом.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите и термостойкости, применяемым в промышленном оборудовании. Степень защиты IP40 и ударопрочность IK07 обеспечивают соответствие нормам безопасности для помещений класса IP4x. Электрическая проводимость обязывает соблюдать правила заземления согласно ПУЭ. Не содержит материалов, запрещённых RoHS.

Преимущества

• Высокая гибкость - позволяет выполнять сложные маршруты прокладки без дополнительных соединителей.
• Устойчивость к маслам, бензину, разбавленным кислотам и щелочам - подходит для автосервисов, заводских участков.
• Не боится UV-излучения - долговечен при наружной установке даже под прямыми солнечными лучами.
• Оцинкованное покрытие - продлевает срок службы в сырых и агрессивных средах.
• Отсутствие обшивки - снижает вес и стоимость, упрощает доступ к кабелю при обслуживании.

Ограничения применения

• Не предназначена для постоянного контакта с водой - степень защиты IP40 исключает использование во влажных помещениях без дополнительной герметизации.
• Не подходит для прокладки в земле или бетоне - отсутствует защита от давления и влаги.
• Требует обязательного заземления - не является изолирующим элементом.
• Максимальный диаметр кабеля ограничен - не следует использовать для жил более 12 мм в диаметре, иначе возникнет трудность при затяжке.
• Не рекомендован для высоких частотных помех - не экранирующий тип, не заменяет экраны или оптоволокно.

Примеры использования

• Защита кабелей питания на ЧПУ-станках.
• Прокладка сигнальных линий между пультами управления и датчиками на конвейере.
• Обвязка кабелей в шкафах автоматики с частыми открываниями дверей.
• Подключение исполнительных механизмов в пищевой промышленности (при условии отсутствия прямого мытья водой).
• Фиксация проводов в мобильных устройствах с вибрацией - например, на погрузчиках или ремонтных машинах.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава (12 мм) достаточен для всех проводов в пучке - суммарный диаметр кабелей не должен превышать 80% от внутреннего просвета.
• При нарезке используйте ножницы по металлу - острые кромки могут повредить изоляцию. После резки удалите заусенцы.
• Для многократных изгибов применяйте радиус не менее 40 мм - меньший радиус вызывает усталостное разрушение стали.
• При использовании с фитингами Fortisflex - закручивайте их равномерно, не перетягивайте, чтобы не сплющить стенки рукава.
• Храните бухты в сухом месте - хотя материал оцинкованный, длительный контакт с влагой может вызвать белый налёт (не влияет на работу, но снижает эстетику).
• Артикул 40802 - один из самых популярных размеров в серии Р3-ЦХ-12; при заказе нескольких сотен метров уточните наличие на складе - бухты по 100 м часто комплектуются партиями.
