Металлорукав Р3-ЦХ 32 (20 м/уп.) с протяжкой | zeta42458 ГОФРОМАТИК ЗЭТА

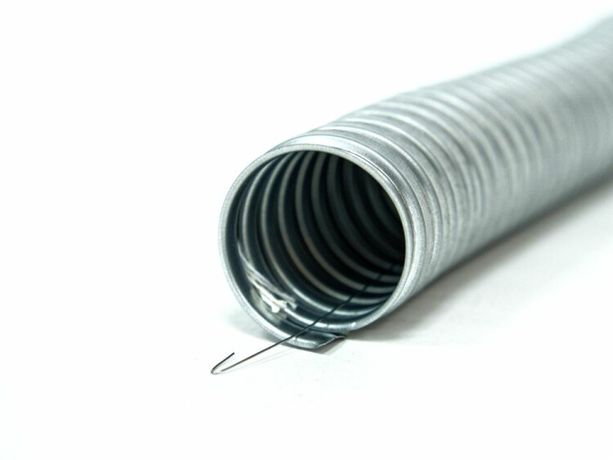

Металлорукав Р3-ЦХ 32 (20 м/уп.) с протяжкой от ЗЭТАРУС — гибкий металлический рукав с внутренней протяжкой для механической защиты кабелей в трубных системах. Подходит для прокладки силовых и информационных линий в условиях с умеренным климатом, где важна прочность и доступная цена.

Назначение и область применения

Металлорукав Р3-ЦХ 32 (20 м/уп.) с протяжкой предназначен для защиты кабелей от механических повреждений, истирания и внешнего воздействия при прокладке в каналах, коробах, трубах и других закрытых системах. Применяется там, где требуется высокая гибкость и надёжность, но герметичность не обязательна.

• Подходит для прокладки кабелей на станках, конвейерах, роботизированных линиях
• Используется в промышленном оборудовании, автоматизации, энергетике
• Не рекомендован для открытой прокладки или мест с постоянным контактом с водой

Технические характеристики

• Наружный диаметр: 34,9 мм — позволяет легко помещать в стандартные кабельные каналы
• Внутренний диаметр: 30,4 мм — свободное пространство для кабелей до 28–30 мм в суммарном диаметре
• Длина бухты: 20 метров — оптимальный размер для средних участков прокладки
• Материал: сталь оцинкованная — устойчивость к коррозии в сухих и умеренно влажных средах
• Степень защиты IP40: предотвращает попадание твердых частиц крупнее 1 мм, но не защищает от воды
• Температурный диапазон: от –45 °C до +90 °C — работает в холодных цехах и нагреваемых зонах
• Статический радиус изгиба: 96 мм — минимальный допустимый радиус при фиксированной установке
• Разрывное усилие: 250 Н — выдерживает нагрузки при монтаже и эксплуатации
• Уплотнение: хлопчатобумажная нить — снижает проникновение пыли и мелкого мусора
• Обшивка: отсутствует — легче и дешевле, чем с пластиковой оболочкой
• Цвет: серый — классическое исполнение для промышленного оборудования

Совместимость и монтаж

Металлорукав Р3-ЦХ 32 (20 м/уп.) с протяжкой оснащён стальной оцинкованной протяжкой внутри — её можно использовать для затяжки кабелей через рукав без дополнительных инструментов. Это особенно удобно при прокладке в труднодоступных местах.

• Протяжка не предназначена для перетяжки тяжёлых кабелей массой более 5–7 кг/м
• Для соединения используйте стандартные муфты и фитинги с внутренним диаметром ≥34,9 мм
• При резке применяйте ножницы по металлу — не допускайте деформацию спирали
• Посадочные диаметры фланцев и клеммных коробок должны соответствовать наружному диаметру 34,9 мм

Безопасность и стандарты

Металлорукав Р3-ЦХ 32 (20 м/уп.) с протяжкой соответствует требованиям ГОСТ 15150-69 для категории размещения 3 (умеренный климат). Условия эксплуатации — в помещениях с контролируемой влажностью, без агрессивных паров и жидкостей. Сертификаты не указаны — продукция выпускается по техническим условиям производителя.

Преимущества

• Высокая гибкость — легко проходит сложные маршруты без потери формы
• Наличие протяжки — экономит время при монтаже кабелей
• Оцинкованная сталь — долговечность в условиях сухого и умеренного климата
• Отсутствие обшивки — меньший вес и стоимость по сравнению с аналогами с ПВХ-покрытием
• Широкий температурный диапазон — подходит для холодных и жарких зон производства

Ограничения применения

• IP40 — не защищён от воды, влаги, масла; нельзя применять во влажных, мыльных или моющих зонах
• Нет термической или химической стойкости — не подходит рядом с раскалёнными поверхностями или агрессивными веществами
• Хлопчатобумажное уплотнение со временем может впитывать влагу — не рекомендуется для длительной работы при температурах выше 80 °C в сырых помещениях
• Не предназначен для наружной прокладки — подвержен коррозии при постоянном воздействии атмосферных осадков

Примеры использования

• Защита кабелей управления на автоматических линиях сборки
• Прокладка сигнальных проводов между пультами и датчиками на конвейере
• Монтаж кабелей питания в мобильных механизмах с частыми перемещениями
• Скрытая прокладка в технологических каналах заводских корпусов

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 30,4 мм достаточен для всех кабелей — учтите изоляцию и многожильность
• Не перегибайте рукав меньше 96 мм — это вызывает деформацию и риск повреждения проводов
• При необходимости удлинения используйте два рукава с переходником — не скручивайте протяжку
• Для продления срока службы в пыльных зонах периодически очищайте внутреннюю поверхность
• Металлорукав Р3-ЦХ 32 (20 м/уп.) с протяжкой от ЗЭТАРУС — хороший выбор, когда нужна прочность, а не герметичность
