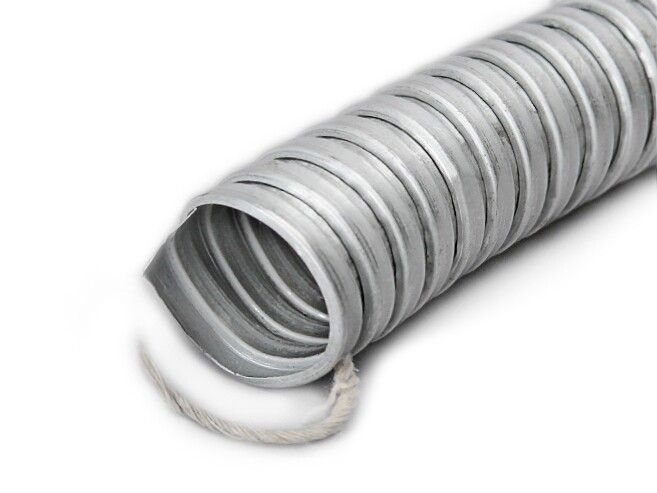

Металлорукав Р3-ЦХ-50 d50мм без протяжки (уп.15м) Fortisflex 40816 КВТ

Металлорукав Р3-ЦХ-50 диаметр 50 мм без протяжки от Fortisflex предназначен для защиты кабелей и проводов от механических воздействий при организации скрытой и открытой проводки. Его прочная оцинкованная стальная конструкция и гибкость делают его надёжным решением для промышленных объектов, где важна долговечность и совместимость с фитингами.

Назначение и область применения

Металлорукав Р3-ЦХ-50 диаметр 50 мм без протяжки используется для защиты электрических кабелей и проводов в условиях повышенного риска механических повреждений. Подходит для прокладки в помещениях и на улице - например, в цехах, на конвейерах, возле станков, в распределительных устройствах. Обеспечивает безопасную организацию как скрытой, так и открытой проводки. Применяется там, где требуется жесткая защита, но при этом нужна возможность изгибов и сложных маршрутов прокладки.

Технические характеристики

• Материал корпуса: сталь оцинкованная - защищает от коррозии, увеличивает срок службы;
• Наружный диаметр: 58,7 мм - позволяет легко вставлять кабели с внешним диаметром до 50 мм;
• Степень защиты: IP40 - предотвращает попадание твердых частиц крупнее 1 мм, но не защищает от воды;
• Ударопрочность: IK07 - выдерживает удар энергой 1 Дж (эквивалент 0,2 кг, падающего с высоты 50 см);
• Температурный диапазон: от –40 C до +120 C - работает в холодных и нагреваемых зонах;
• Статический радиус изгиба: 200 мм - минимальный допустимый радиус при статическом изгибе без повреждения;
• Разрывное усилие: 650 Н - способен выдерживать значительные нагрузки на растяжение;
• Уплотнение: хлопчатобумажная нить - обеспечивает герметичность от пыли, не требует замены;
• Длина бухты: 15 метров - удобно для закупки и транспортировки;
• Электрические характеристики: проводящий - металлическая оболочка может использоваться как защитный проводник при правильном заземлении;
• Цвет: металлик - визуально соответствует промышленному дизайну.

Совместимость и монтаж

Металлорукав Р3-ЦХ-50 диаметр 50 мм без протяжки совместим с фитингами Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Это позволяет использовать его в системах, уже собранных на этих комплектующих. Монтаж выполняется путём ввода кабеля через один конец рукава и последующего крепления фитингов на обоих концах. Гибкость позволяет выполнять изгибы без специальных инструментов - достаточно придать форму вручную, соблюдая минимальный радиус 200 мм. Отсутствие протяжки означает, что внутри нет шнура для затяжки кабеля - кабель необходимо заводить вручную или с помощью других методов.

Безопасность и стандарты

Изделие соответствует требованиям по механической защите (IK07) и степени защиты IP40. Электрическая проводимость корпуса требует обязательного заземления при использовании в качестве защитного проводника - в противном случае возможен риск поражения током. Не применяется во взрывоопасных средах без дополнительной сертификации. Уплотнение из хлопчатобумажной нити не предназначено для постоянного контакта с жидкостями - не используйте в местах с регулярными проливами воды или масла.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали - выдерживает давление, сдавливание и случайные удары;
• Гибкость и возможность многократных изгибов - снижает необходимость в соединительных элементах;
• Устойчивость к бензину, маслам, разбавленным кислотам и щелочам - подходит для промышленных условий;
• Не боится перепадов температур - сохраняет целостность даже при экстремальных значениях;
• Совместимость с широким спектром фитингов Fortisflex - упрощает сборку и ремонт существующих систем.

Ограничения применения

• Степень защиты IP40 исключает использование в условиях повышенной влажности, дождя или мытья струёй воды - не подходит для улиц без дополнительной защиты;
• Отсутствие внутренней протяжки усложняет прокладку длинных участков - рекомендуется применять с помощником или с использованием направляющих;
• Не предназначен для прокладки в земле - не имеет наружной оболочки, устойчивой к почвенной коррозии;
• Уплотнение из хлопчатобумажной нити теряет эффективность при длительном контакте с растворителями и агрессивными жидкостями - избегайте прямого попадания нефтепродуктов в больших количествах;
• Проводящая оболочка требует заземления - нельзя использовать как изолирующий канал без подключения к контуру заземления.

Примеры использования

• Защита силовых кабелей на конвейерной линии в пищевой промышленности;
• Прокладка кабелей управления между станками в металлообработке;
• Подключение датчиков и исполнительных механизмов в автоматических линиях;
• Монтаж проводки в распределительных щитах с ограниченным пространством;
• Обустройство временных сетей на стройплощадках - при условии отсутствия осадков.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен быть минимум на 10–15% больше суммарного диаметра всех кабелей для свободного прохода;
• При необходимости изгиба не превышайте радиус 200 мм - иначе есть риск деформации и потери прочности;
• Для прокладки длинных трасс используйте лубриканты на основе силикона - они облегчают введение кабелей;
• Фиксируйте металлорукав Р3-ЦХ-50 диаметр 50 мм без протяжки с шагом не более 1,5 м - особенно в вертикальных участках;
• При использовании с фитингами Fortisflex обязательно затягивайте их до упора - это гарантирует герметичность и механическую устойчивость;
• Если планируете эксплуатацию в условиях частой влажности - рассмотрите переход на рукав с IP65/IP67 и резиновым уплотнением.
