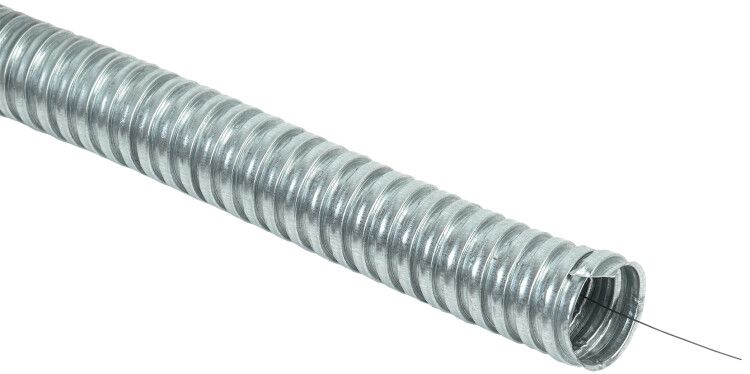

Металлорукав Р3-ЦХ-50 d50мм с протяжкой ELASTA (уп.15м) IEK CMP18-050-K00-015

Металлорукав Р3-ЦХ-50 с протяжкой 15м от IEK — гибкий защитный рукав из оцинкованной стали для прокладки кабелей и проводов в условиях повышенного риска механических воздействий. Артикул cmp18-050-k00-015 рассчитан на длительную эксплуатацию в промышленных средах, включая холодные и вибрационные зоны.

Назначение и область применения

Металлорукав Р3-ЦХ-50 с протяжкой 15м предназначен для защиты кабельных трасс от ударов, перегибов, истирания и внешних механических нагрузок. Подходит для прокладки внутри помещений и на открытых участках, где требуется надёжная физическая защита, но не нужна герметизация. Часто применяется в цехах, на конвейерах, у станков, в распределительных щитах и на объектах энергетики. Иногда используется для транспортировки крупнодисперсных сыпучих материалов — например, зерна, гранул или шлака — в технологических линиях.

Технические характеристики

• Номинальный диаметр: 50 мм — внутренний проход для кабелей и жгутов;
• Наружный диаметр: 58,7 мм — важен при расчете места в канале или кабельном лотке;
• Длина бухты: 15 метров — удобно для прокладки длинных трасс без стыков;
• Материал: оцинкованная сталь — устойчивость к коррозии в сухих и умеренно влажных средах;
• Степень защиты IP40: защита от твердых частиц больше 1 мм, но не от воды — не предназначена для влажных или outdoor-условий;
• Температурный диапазон: от –60 °C до +50 °C — работает в суровых климатических условиях, включая холодильные камеры и нагреваемые зоны;
• Гибкость: высокая — легко изгибается вокруг препятствий без потери целостности;
• Срок службы: до 10 лет при соблюдении условий эксплуатации;
• Обшивка: отсутствует — не имеет дополнительной тканевой или пластиковой оплетки;
• Нормативный документ: ГОСТ 3282-74 — соответствует требованиям к металлорукавам в России.

Совместимость и монтаж

Металлорукав Р3-ЦХ-50 с протяжкой 15м оснащён стальной протяжкой — прочным стальным тросом, запущенным через весь рукав. Это позволяет легко затянуть кабели или провода внутрь без необходимости использовать отдельные инструменты. Протяжка выступает за концы рукава — её можно захватить и потянуть, чтобы втянуть жилы. Для монтажа используйте кабельные зажимы или муфты с подходящим внутренним диаметром (не менее 58,7 мм). Не рекомендуется применять с силой более 100 Н/м² при изгибе — это может вызвать деформацию спирали. Рукав совместим со всеми типами кабелей, не требующими герметизации: силовые, контрольные, сигнальные, слаботочные.

Безопасность и стандарты

Металлорукав Р3-ЦХ-50 с протяжкой 15м изготовлен в соответствии с ГОСТ 3282-74 и обеспечивает пожаробезопасность за счёт негорючего материала — оцинкованной стали. Он не распространяет горение и не выделяет токсичных газов при нагреве. Однако, поскольку степень защиты IP40 не предусматривает защиту от влаги, использование в помещениях с постоянной сыростью, на улице или в контакте с водой недопустимо. Климатическое исполнение УХЛ3 допускает работу в закрытых помещениях с контролируемым микроклиматом, включая регионы с умеренным и холодным климатом.

Преимущества

• Высокая механическая прочность — выдерживает давление, удары и сдавливание;
• Удобство монтажа благодаря встроенной протяжке — экономит время при прокладке кабелей;
• Долгий срок службы — до 10 лет без замены при правильной эксплуатации;
• Устойчивость к температурным колебаниям — сохраняет форму и функциональность даже при минус 60 °C;
• Оцинкованное покрытие — снижает риск коррозии в сравнении с обычной сталью;
• Гибкость — позволяет прокладывать трассы с множеством изгибов без дополнительных соединителей.

Ограничения применения

• Не подходит для мест с постоянным контактом с водой, маслом, агрессивными жидкостями — отсутствует герметизация;
• IP40 не защищает от пыли мелкого класса (менее 1 мм) — не годится для сильно запылённых производств без дополнительной защиты;
• Не следует использовать в качестве основного элемента заземления — не гарантирует низкое переходное сопротивление;
• Запрещено перегибать радиусом меньше 5×D (250 мм) — это может привести к разрушению спирального канала;
• Не рекомендуется для прокладки в системах с частыми вибрациями выше 10 Гц — возможна усталостная деформация.

Примеры использования

• Защита кабелей питания на автоматизированных линиях производства;
• Прокладка сигнальных проводов между пультами управления и датчиками на заводе;
• Фиксация кабелей вблизи сварочных аппаратов — защита от искр и брызг;
• Транспортировка древесной стружки или гранул в деревообрабатывающих цехах;
• Прокладка в распределительных щитах вместо кабельных каналов — компактно и надёжно.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава (50 мм) достаточен для суммарного сечения всех кабелей — не забудьте про коэффициент заполнения (не более 40–50%)
• При использовании нескольких рукавов в одном направлении — оставляйте зазор между ними для теплоотвода и обслуживания;
• Протяжку лучше не резать — она служит для затяжки; если необходимо отрезать рукав, используйте болгарку с диском по металлу и зачистите края от заусенцев;
• Для долговечности избегайте прямого контакта с острыми краями металлоконструкций — используйте резиновые втулки на входах/выходах;
• Артикул cmp18-050-k00-015 — идеальный выбор, когда нужны одновременно длина (15 м), диаметр (50 мм) и наличие протяжки — не придётся докупать отдельные комплекты.
