Металлорукав с протяжкой в ПВХ-изоляции пониженным дымовыделением Р3-ЦПнг-LS 18 - 82477 КВТ

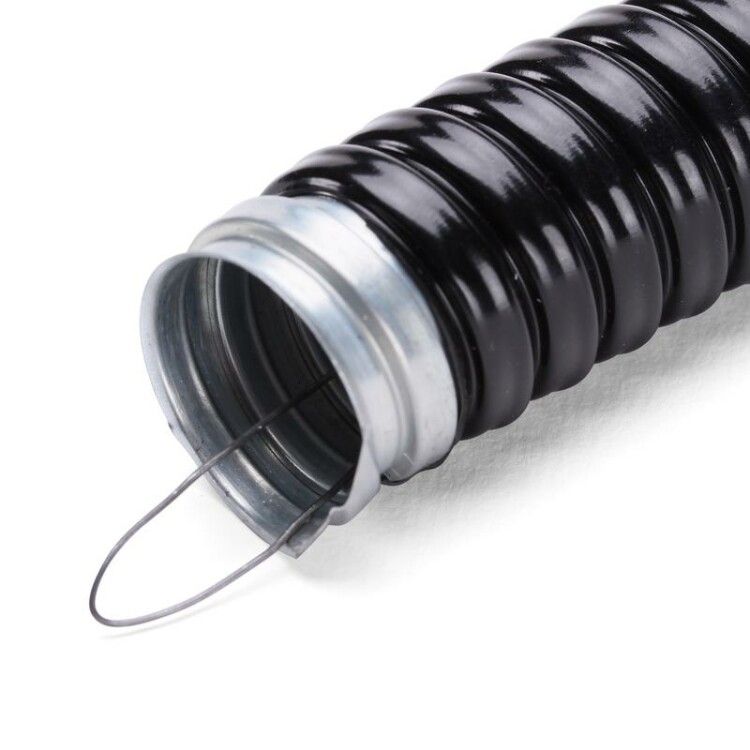

Металлорукав Р3-ЦПнг-LS 18 с протяжкой от Fortisflex - это гибкая защищённая оболочка для прокладки кабелей и проводов в условиях повышенной механической нагрузки и агрессивной среды. Артикул 82477 сочетает прочную оцинкованную сталь, самозатухающую ПВХ-оболочку и готовую протяжку, что делает его удобным решением для сложных монтажных задач.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 18 с протяжкой предназначен для защиты кабельных линий от механических повреждений, влаги, пыли и химических воздействий. Подходит как для открытой, так и для скрытой проводки внутри зданий и на улице. Часто используется в системах вентиляции, кондиционирования, обогрева, а также при транспортировке сыпучих материалов. Обеспечивает безопасную прокладку в помещениях с высокими требованиями к пожарной безопасности благодаря самозатухающему материалу.

Технические характеристики

• Наружный диаметр: 20,6 мм
• Материал корпуса: сталь оцинкованная - устойчива к коррозии
• Оболочка: ПВХ с пониженным газо- и дымовыделением (LS), не поддерживает горение
• Изоляция: ПВХ пластикат самозатухающий, плотно повторяет форму витков
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,5 кг, падающего с 20 см)
• Разрывное усилие: 700 Н - способен выдерживать значительные растягивающие нагрузки
• Диапазон рабочих температур: от –40 C до +75 C
• Минимальная температура монтажа: –5 C - при более низких температурах материал становится хрупким
• Статический радиус изгиба: 55 мм - минимальный допустимый радиус при постоянном изгибе
• Длина бухты: 50 метров
• Цвет: черный
• Наличие протяжки: да - стальная проволока внутри для легкого протягивания кабелей
• Электроизоляционные свойства: есть - предотвращает контакт с токоведущими частями
• Одобрено UL - соответствует американским стандартам безопасности

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 18 с протяжкой совместим со всеми фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для герметизации соединений требуется использовать уплотнители отдельно - сам металлорукав не имеет встроенных уплотнений. Монтаж выполняется путём протягивания кабеля через внутреннюю стальную протяжку. Гибкость позволяет выполнять повороты под углом до 90° без потери целостности оболочки.

Безопасность и стандарты

• Самозатухающая ПВХ-оболочка снижает риск распространения пламени - соответствует требованиям пожарной безопасности
• Степень защиты IP65 гарантирует работу в запылённых и влажных средах
• Ударопрочность IK07 обеспечивает надёжность в местах возможных случайных ударов
• Сертифицирован по стандарту UL - допущен к применению в США и канадских проектах
• Не содержит свинца и других токсичных компонентов в составе ПВХ

Преимущества

• Готовая протяжка ускоряет монтаж - не требует дополнительных инструментов для затяжки кабеля
• Высокая гибкость позволяет прокладывать трассы даже в ограниченных пространствах
• Защита от коррозии благодаря цинковому покрытию - долгий срок службы в агрессивных средах
• Устойчивость к бензину, маслам, разбавленным кислотам и щелочам - подходит для промышленных объектов
• UV-стойкость - сохраняет свойства при длительном воздействии солнечного света
• Пониженное газо- и дымовыделение - важное преимущество при использовании в закрытых помещениях

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не обеспечивает герметичность при подводной эксплуатации
• Монтаж невозможен при температуре ниже –5 C - материал теряет эластичность и может растрескаться
• Отсутствие встроенного уплотнения - необходимо дополнительно использовать фитинги с уплотнительными кольцами для герметичных соединений
• Не рекомендуется для прокладки в местах с постоянным перегибом меньше 55 мм - это вызывает деформацию и снижение срока службы
• Подходит только для кабелей с внешним диаметром до ~16–17 мм - слишком толстые жилы не поместятся

Примеры использования

• Прокладка силовых кабелей в промышленных цехах с высокой запылённостью
• Защита кабелей управления в системах вентиляции и кондиционирования
• Монтаж сигнализационных линий на уличных осветительных опорах
• Перемещаемые участки оборудования - например, на конвейерах или роботизированных станках
• Прокладка кабелей в пищевой промышленности - устойчивость к моющим средствам и химическим реагентам

Практические советы

• Перед монтажом проверьте, чтобы диаметр кабеля был на 2–3 мм меньше внутреннего просвета металлорукава - это обеспечит свободное движение и исключит перегрузку
• При работе в холодную погоду (ближе к –5 C) согрейте бухту перед раскаткой - это предотвратит повреждение оболочки
• Используйте фитинги Fortisflex с уплотнителем, если требуется герметизация - без них IP65 будет нарушен на соединениях
• Не перегибайте рукав острым углом - соблюдайте минимум 55 мм радиуса изгиба
• При необходимости резки используйте ножницы по металлу - обычный нож может повредить ПВХ-оболочку и оголить витки
• Артикул 82477 - идеальный выбор, когда нужна комбинация прочности, гибкости и пожарной безопасности; если требуется большая гибкость - рассмотрите модели с меньшим диаметром.
