Металлорукав с протяжкой в ПВХ-изоляции пониженным дымовыделением Р3-ЦПнг-LS 22 - 82478 КВТ

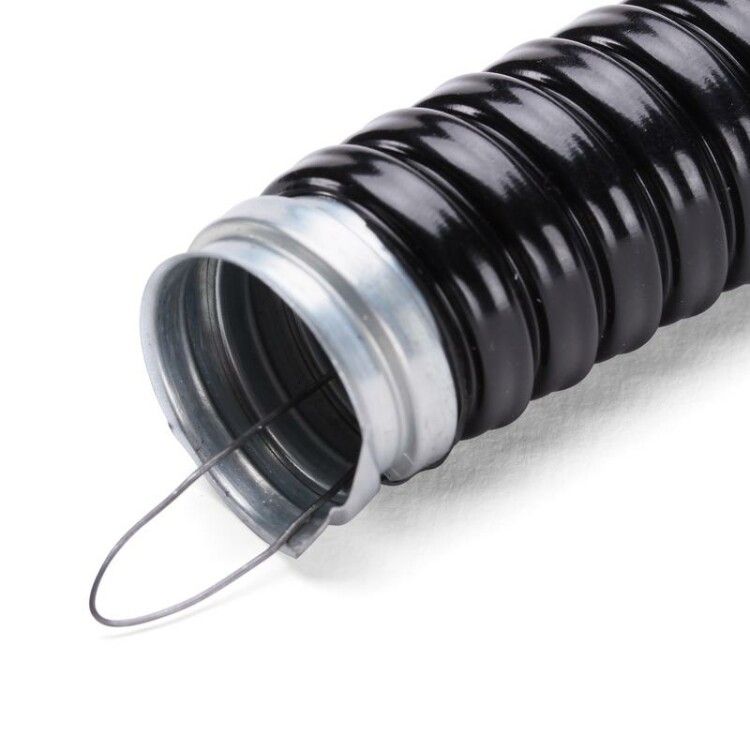

Металлорукав Р3-ЦПнг-LS 22 с протяжкой от Fortisflex - гибкая защищённая оболочка для прокладки кабелей и проводов в условиях повышенной опасности механических воздействий, влажности и перепадов температур. Артикул 82478 предназначен для скрытых и открытых сетей в промышленных и коммерческих объектах.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 22 с протяжкой используется для защиты кабельных линий от внешних повреждений, влаги, пыли и химических сред. Подходит для прокладки в помещениях и на улице, в том числе там, где есть риск контакта с маслом, бензином, слабыми кислотами и щелочами. Часто применяется в системах вентиляции, кондиционирования, обогрева, на конвейерах, в цехах с высокими требованиями к безопасности.

Технические характеристики

• Наружный диаметр: 25 мм - позволяет легко проходить через стандартные крепления и переходники
• Материал корпуса: оцинкованная сталь - устойчива к коррозии, долговечна
• Оболочка: самозатухающий ПВХ с низким выделением дыма и газов (LS) - не поддерживает горение, безопасна при возгорании
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK07 - выдерживает удар энергой 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Диапазон температур: от –40 C до +75 C - работает даже в холодных регионах и рядом с нагревательными элементами
• Разрывное усилие: 700 Н - способен выдерживать значительную нагрузку при затяжке или растяжении
• Статический радиус изгиба: 64 мм - минимальный допустимый радиус изгиба при постоянном положении
• Длина бухты: 50 метров - удобно для крупных проектов
• Цвет: черный - устойчив к УФ-излучению, не выцветает на солнце
• Электроизоляция: да - предотвращает случайное замыкание на корпус
• Протяжка: стальная проволока внутри - позволяет протянуть кабели без дополнительных инструментов

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 22 с протяжкой совместим со всеми фитингами серии Fortisflex: ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР и их нержавеющими аналогами. Протяжка уже встроена - достаточно закрепить один конец, продеть кабель через трубу и потянуть за проволоку. Монтаж возможен при температуре выше –5 C; при более низких значениях материал становится жестче, что усложняет изгиб.

Безопасность и стандарты

• Соответствует требованиям UL - одобрено для использования в США и странах с аналогичными нормами
• Не распространяет пламя - соответствует классу самозатухаемости ПВХ LS
• Защита от поражения электрическим током благодаря целостной изоляции
• Изолирующая оболочка плотно прилегает к виткам металла, исключая контакт с токоведущими частями

Преимущества

• Высокая гибкость - позволяет делать резкие повороты без специальных компенсаторов
• Встроенная протяжка экономит время при прокладке кабелей
• Устойчивость к агрессивным средам - масло, бензин, разбавленные кислоты и щелочи не разрушают оболочку
• UV-защита - не теряет прочность и цвет на солнце
• Подходит для наружной и внутренней установки - универсальное решение
• Легко распознаётся визуально - чёрный цвет отличается от других типов рукавов

Ограничения применения

• Не предназначен для длительного погружения в воду - IP65 не гарантирует герметичность при подводной эксплуатации
• Не рекомендован для монтажа при температуре ниже –5 C - снижается эластичность материала
• Отсутствие уплотнений - требует дополнительной герметизации на входах/выходах, если нужна абсолютная герметичность
• Не подходит для передачи жидкостей или газов под давлением - только для защиты кабелей

Примеры использования

• Прокладка силового кабеля от распределительного шкафа к станку в цеху с масляными пятнами
• Защита сигнальных проводов в системе вентиляции на крыше здания
• Перемещение кабелей между секциями конвейера с частыми изгибами
• Прокладка кабелей управления в тепличных комплексах с высокой влажностью
• Интеграция в системы автоматизации на пищевых производствах - устойчивость к мойке водой и моющим средствам

Практические советы

• При использовании в местах с большим числом изгибов проверьте радиус - он не должен быть меньше 64 мм
• Для надёжного крепления используйте фитинги Fortisflex того же типа - они обеспечивают герметичность и механическую стабильность
• Если требуется герметизация входа/выхода - примените резиновые или силиконовые уплотнители дополнительно
• При работе в холодную погоду согрейте металлорукав Р3-ЦПнг-LS 22 с протяжкой до комнатной температуры минимум за час до начала монтажа
• Не перегибайте рукав резко - это может повредить внутреннюю протяжку и изоляцию
• Артикул 82478 - оптимальный выбор, когда нужны сочетание гибкости, защиты IP65 и возможности быстрой прокладки
