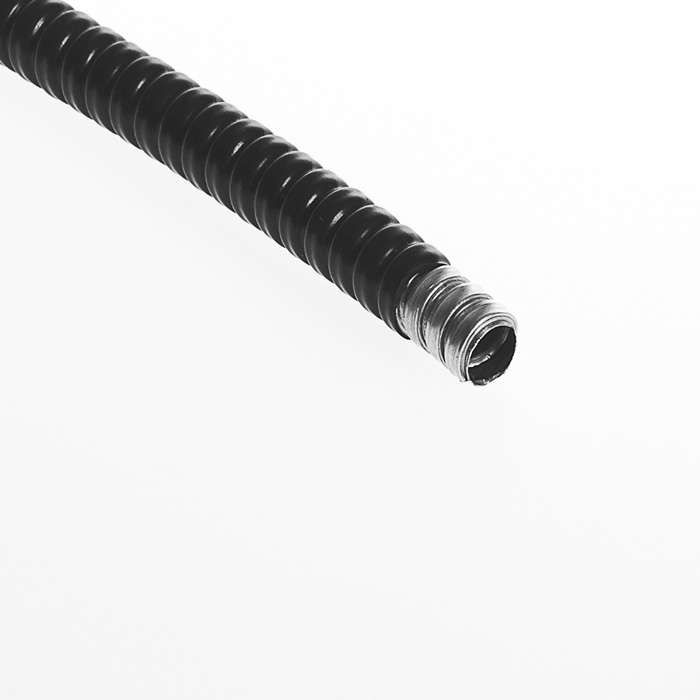

Металлорукав в ПВХ изоляции Р3-Ц-ПВХ-8 d8мм без протяжки (уп.100м) Ruvinil TYCO РЗ-Ц-ПВХ-8

Металлорукав в ПВХ изоляции d8мм (100м) от бренда Рувинил с артикулом рз-ц-пвх-8 предназначен для защиты кабелей и проводов от механических повреждений, влаги и пыли в условиях повышенной нагрузки. Гибкая конструкция с оцинкованной стальной оплеткой и черной ПВХ-оболочкой делает его надежным решением для прокладки в сложных средах.

Назначение и область применения

Металлорукав в ПВХ изоляции d8мм (100м) используется для защиты электрических кабелей, сигнальных линий, шнуров управления и других проводников от внешних воздействий. Подходит для прокладки в помещениях и на открытых участках, где есть риск перегиба, трения, ударов или попадания пыли и воды. Применяется в промышленном оборудовании, автоматизированных линиях, станках, конвейерах, системах контроля и в зонах с высокой степенью запыленности.

Технические характеристики

• Наружный диаметр: 11,6 мм
• Внутренний диаметр: 7,8 мм - позволяет протянуть кабели до 7–8 мм в диаметре
• Материал оплетки: оцинкованная сталь - обеспечивает прочность и коррозионную стойкость
• Изоляция: ПВХ пластикат - устойчив к УФ, химическим веществам и истиранию
• Цвет: черный - маскирует загрязнения, снижает нагрев на солнце
• Степень защиты: IP65 - полностью защищен от пыли и устойчив к струям воды из любого направления
• Длина: 100 метров - одна катушка для крупных объектов
• Температурный диапазон: от -25C до +60C - работает в холодных цехах и жарких условиях
• Гибкость: да - легко изгибается под углом, не требует специальных инструментов для формирования маршрута
• Уплотнение: отсутствует - требуется установка фитингов или муфт для герметизации концов
• Применение во взрывоопасных зонах: допущено - соответствует требованиям для зон с потенциально опасными газами и парами

Совместимость и монтаж

Металлорукав в ПВХ изоляции d8мм (100м) совместим со всеми типами стандартных кабельных вводов, фланцев и переходников с внутренним диаметром 8–12 мм. Для монтажа используйте ножницы по металлу или труборез - рез выполняется чисто без деформаций. Концы рукава необходимо герметизировать с помощью комплектных уплотнителей или термоусадочных трубок, так как сам по себе он не имеет уплотнения. Натяжение кабеля внутри не должно превышать усилие, способное повредить жилы - рекомендуемый радиус изгиба минимум 4×D = 46,4 мм.

Безопасность и стандарты

Металлорукав в ПВХ изоляции d8мм (100м) соответствует требованиям безопасности для работы в зонах с возможностью возгорания и взрыва. Материал ПВХ не поддерживает горение, а оцинкованная стальная оплетка предотвращает распространение искр. Соответствует нормам ГОСТ Р 50571 и IEC 60947-5-1 для защиты кабелей в промышленных сетях.

Преимущества

• Высокая механическая прочность благодаря стальной оплетке - выдерживает давление, сдавливание и случайные удары
• IP65 - надежная защита от пыли и брызг воды, что исключает замыкания и окисление контактов
• Гибкость - можно прокладывать в ограниченных пространствах, вокруг препятствий, без лишнего напряжения на кабеле
• Долговечность - оцинкованная сталь не ржавеет даже при постоянной влажности
• Удобство транспортировки - 100-метровая катушка экономит время на доставке и монтаже
• Подходит для взрывоопасных зон - единственный вариант среди аналогичных изделий с такой сертификацией

Ограничения применения

• Не предназначена для прямого погружения в воду - IP65 не гарантирует длительного контакта с жидкостью
• Не подходит для прокладки в местах с температурой выше +60C - ПВХ начинает терять форму
• Отсутствие уплотнения требует обязательной герметизации концов - иначе влага и пыль попадут внутрь
• Внутренний диаметр 7,8 мм ограничивает количество и толщину кабелей - не подходит для групповых сборок более 5–6 жил сечением >1,5 мм2
• Не рекомендован для частого изгиба под малым радиусом - свыше 1000 циклов в год могут вызвать усталостное разрушение оплетки

Примеры использования

• Защита кабелей питания и сигналов на промышленных роботах
• Прокладка проводов между станком и пультом управления
• Обвязка датчиков на конвейере в пищевой промышленности
• Кабельная трассировка в сырых цехах с мойкой оборудования
• Электроснабжение освещения в зонах с риском взрыва (например, на АЗС или химических производствах)

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр кабеля был меньше 7,8 мм - иначе затруднится протяжка
• Используйте кабельные вводы с резьбой M16x1,5 или G½ - они идеально подходят по наружному диаметру 11,6 мм
• Для длинных трасс (более 30 м) предусмотрите компенсационные петли - металлорукав немного растягивается при температурных колебаниях
• Не перегибайте рукав острыми углами - минимальный радиус изгиба 46 мм сохраняет целостность оплетки
• Храните катушки в сухом месте - хотя ПВХ устойчив к влаге, длительное намокание может спровоцировать плесень на поверхности
• Артикулы рз-ц-пвх-8 и р3-ц-пвх-8 - это один и тот же продукт от Рувинил; различия в обозначении связаны с историческими версиями каталога
