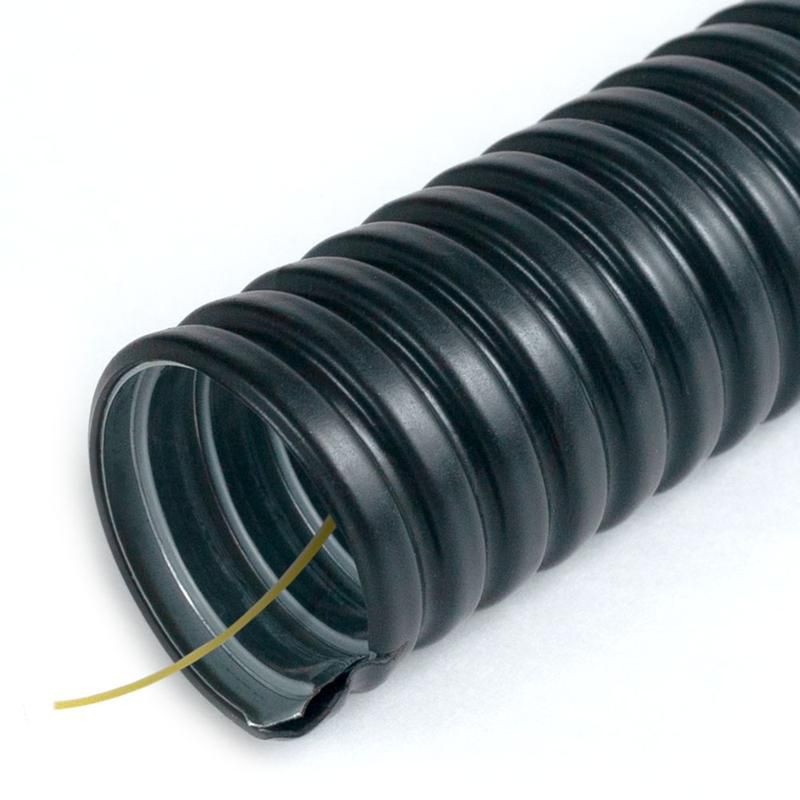

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-15 с протяжкой (уп.100м) Промрукав PR04.0504 Строитель

Металлорукав в ПВХ оболочке Р3-ЦП-Мр-НГ-15 с защитной оболочкой (100м/уп) от ПРОМРУКАВ - это гибкий защищённый канал для прокладки кабелей в условиях экстремальных температур и высоких механических нагрузок. Артикул pr04.0504 подходит для промышленного оборудования, особенно там, где важна надёжность и безопасность.

Назначение и область применения

Металлорукав в ПВХ оболочке Р3-ЦП-Мр-НГ-15 с защитной оболочкой (100м/уп) используется для защиты силовых и контрольных кабелей в агрессивных средах. Особенно эффективен в условиях низких температур - например, на холодильных установках, морозильных камерах, наружных трассах, в цехах с постоянным охлаждением. Подходит для прокладки внутри зданий и на улице благодаря устойчивости к УФ-излучению и перепадам температур.

Технические характеристики

• Номинальный диаметр: 15 мм - внутреннее пространство позволяет пропустить кабели до 10–12 мм в диаметре
• Наружный диаметр: 18.9 мм - компактный профиль для плотной укладки
• Внутренний диаметр: 13.9 мм - свободный ход для проводов и жгутов
• Материал корпуса: оцинкованная стальная лента - обеспечивает прочность и антикоррозийную защиту
• Оболочка: ПВХ пластикат пониженной горючести с повышенной холодостойкостью - не растрескивается при минус 50 C
• Степень защиты IP66: полная защита от пыли и мощных струй воды - подходит для влажных помещений и уличной эксплуатации
• Температура эксплуатации: от –50 C до +70 C - работает даже в Arctic-условиях
• Разрывное усилие: 450 Н - выдерживает значительные механические нагрузки
• Статический радиус изгиба: 130 мм - можно гнуть без повреждения, но требует осторожности при частых изгибах
• Длина бухты: 100 метров - оптимально для крупных объектов и длинных трасс
• Цвет: чёрный - маскирует загрязнения, совместим с большинством систем кабельного управления
• Электроизоляционные свойства: материал оболочки не проводит ток - исключает риск пробоя через рукав
• Наличие протяжки: да - упрощает затяжку кабеля при монтаже
• Ударная стойкость: 2 Дж по ГОСТ Р МЭК 61386.1 - выдерживает случайные удары
• Защита от внешних механических воздействий: IK07 - устойчив к ударам тяжёлыми предметами
• Климатическое исполнение: УХЛ 1 - предназначено для работы в умеренных и холодных регионах России

Совместимость и монтаж

Металлорукав в ПВХ оболочке Р3-ЦП-Мр-НГ-15 с защитной оболочкой (100м/уп) совместим со стандартными фитингами и муфтами для металлорукавов диаметром 15 мм. Протяжка уже встроена - достаточно закрепить один конец и потянуть за неё кабель. Для герметизации соединений требуется использовать отдельные уплотнители, так как сам рукав без уплотнения. Не рекомендуется применять с инструментами, создающими точечные нагрузки - возможна деформация стенок. При монтаже соблюдайте минимальный радиус изгиба 130 мм - иначе есть риск повреждения внутренней структуры.

Безопасность и стандарты

• Соответствует ГОСТ 20.57.406-81 - устойчивость к солнечному излучению
• Соответствует ГОСТ Р 53313-2009 - не поддерживает горение при одиночной и групповой прокладке
• Имеет класс защиты IK07 по ГОСТ IEC 62262-2015 - противостояние ударам
• Климатическое исполнение УХЛ 1 по ГОСТ 15150-69 - рассчитан на суровые условия
• ПВХ-оболочка снижает распространение пламени - соответствует требованиям пожарной безопасности

Преимущества

• Высокая механическая прочность - превосходит гофрированные трубы по устойчивости к сдавливанию и растяжению
• Работает при экстремально низких температурах - не теряет эластичность при –50 C
• Не подвержен коррозии - оцинкованная сталь служит долгие годы даже во влажной среде
• Электроизоляция - не передаёт ток, безопасен при контакте с токоведущими элементами
• Удобная длина - одна бухта на 100 м экономит время на стыковке и сводит к минимуму количество соединений
• Встроенная протяжка - ускоряет монтаж и снижает риск повреждения кабеля

Ограничения применения

• Не предназначен для прямого погружения в воду - IP66 не обеспечивает герметичность при длительном контакте с жидкостью
• Отсутствие уплотнения - требует дополнительной герметизации на входах/выходах
• Не рекомендуется для частых динамических изгибов - лучше использовать в стационарных трассах
• Не подходит для прокладки в местах с постоянным воздействием открытого пламени - хотя не поддерживает горение, он не является огнеупорным
• Запрещено использование с кабелями, имеющими наружный диаметр более 12 мм - риск перегрузки и повреждения оболочки

Примеры использования

• Прокладка кабелей питания и управления в холодильных установках торгового оборудования
• Защита проводов на конвейерах в пищевой промышленности с частой мойкой
• Монтаж сигнализационных линий на ледниках, холодильных складах, рыбоперерабатывающих заводах
• Прокладка кабелей на улице - например, между зданием и холодильным модулем
• Использование в автономных энергоносителях и системах охлаждения на железнодорожных платформах

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава (13.9 мм) был больше суммарного диаметра всех кабелей - допуск 10–15% свободного пространства увеличит срок службы
• При резке используйте специальные ножницы для металлорукавов - обычные клещи могут сплющить стенки
• На концах обязательно установите защитные колпачки или переходники - предотвращают повреждение изоляции кабелей
• При прокладке в местах с высокой влажностью - применяйте герметичные вводы с уплотнителем, так как сам рукав не герметичен
• Артикул pr04.0504 хорошо сочетается с фитингами других производителей, если они подходят по диаметру 15 мм - проверяйте соответствие по наружному диаметру 18.9 мм
• Храните бухты в сухом месте, избегая прямого солнечного света - даже устойчивый ПВХ со временем теряет эластичность при UV-экспозиции
