Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-32 с протяжкой (уп.25м) Промрукав PR04.0509 Строитель

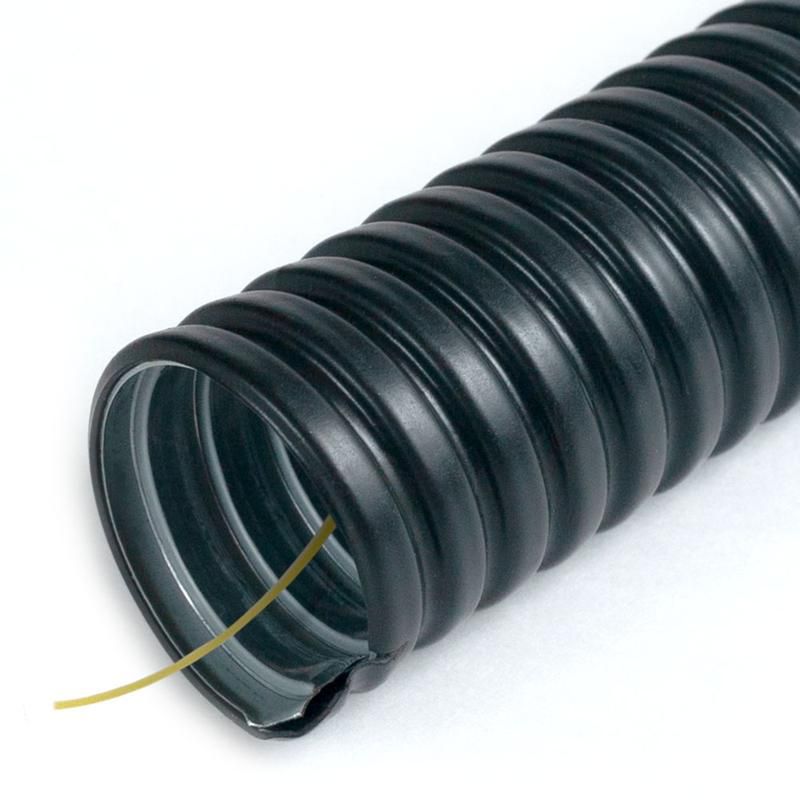

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-32 с защитой от механических повреждений (25м/упаковка) от бренда ПРОМРУКАВ - это защищённый проводник для прокладки кабелей в условиях повышенной опасности механических ударов, перепадов температур и влажности. Артикул pr04.0509 подходит для стационарной и временной фиксации в промышленных системах, особенно там, где важна надёжность и безопасность.

Назначение и область применения

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-32 используется для защиты силовых и контрольных кабелей от внешних повреждений, влаги, пыли и химического воздействия. Подходит для монтажа в помещениях и на улице, в том числе в зонах с экстремально низкими температурами. Часто применяется в холодильных установках, морозильных камерах, на производственных линиях, в цехах с агрессивной средой и на объектах энергетики.

Технические характеристики

• Номинальный диаметр: 32 мм - позволяет пропускать кабели до 2–3 жил сечением до 16 мм2
• Наружный диаметр: 38 мм - учтите при проходе через отверстия и крепления
• Внутренний диаметр: 30,4 мм - свободное пространство для прокладки кабеля
• Материал корпуса: оцинкованная сталь - обеспечивает коррозионную стойкость
• Изоляция: ПВХ - эластичная, устойчивая к УФ-излучению и открытом пламени
• Степень защиты IP66 - полная защита от пыли и мощных струй воды
• Температурный диапазон: от –50 C до +70 C - работает даже в суровых климатах
• Статический радиус изгиба: 325 мм - минимальный допустимый радиус при прокладке
• Разрывное усилие: 750 Н - выдерживает значительные осевые нагрузки
• Длина бухты: 25 метров - удобно для транспортировки и раскроя
• Наличие протяжки: да - упрощает затяжку кабелей внутри рукава
• Цвет: чёрный - маскирует загрязнения, соответствует промышленным нормам
• Климатическое исполнение: УХЛ 1 - предназначено для работы в умеренно-холодном климате

Совместимость и монтаж

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-32 совместим со стандартными фитингами и муфтами для металлорукавов. Для герметизации соединений требуется использовать отдельные уплотнители - сам рукав не имеет встроенной уплотнительной системы. Протяжка уже встроена, поэтому кабель можно заводить без дополнительного оборудования. При монтаже соблюдайте минимальный радиус изгиба 325 мм - иначе возможна деформация внутренней спирали. Крепление выполняйте с шагом не более 1,5 м, чтобы избежать провисания.

Безопасность и стандарты

• Соответствует ГОСТ 20.57.406-81 - устойчивость ПВХ к солнечному излучению
• Соответствует ГОСТ Р 53313-2009 - негорючесть, не поддерживает горение при одиночной и групповой прокладке
• Выдерживает ударную нагрузку 2 Дж по ГОСТ Р МЭК 61386.1 - устойчив к случайным ударам
• Степень защиты IK07 по ГОСТ IEC 62262-2015 - выдерживает удары энергией до 2 Дж (эквивалент 0,5 кг, падающего с 40 см)
• Электроизоляционные свойства - ПВХ слой предотвращает пробой тока на корпус

Преимущества

• Высокая механическая прочность - превосходит гофрированные трубы по устойчивости к сдавливанию и ударам
• Устойчивость к низким температурам - не становится хрупким при –50 C
• Защита от пыли и водных струй - IP66 обеспечивает работу в сырых и запылённых местах
• Не поддерживает горение - снижает риск возгорания при аварии
• Встроенная протяжка - экономит время при прокладке кабелей
• Оцинкованная сталь - долговечность в агрессивной среде

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равен IP68
• Отсутствие уплотнения - требует дополнительной герметизации на входах/выходах
• Не рекомендован для частого изгибания в движущихся механизмах - ограниченная усталостная прочность
• Запрещено применять при температурах выше +70 C - ПВХ теряет форму
• Не подходит для прокладки в контакте с растворителями, кислотами и щелочами - ПВХ может разрушаться

Примеры использования

• Прокладка кабелей питания в холодильных камерах на пищевых предприятиях
• Защита сигнальных линий на конвейерах в металлообработке
• Подключение датчиков в зимних условиях на нефтепромыслах
• Монтаж электропроводки в производственных цехах с высокой влажностью
• Временная прокладка на стройплощадках с риском механических повреждений

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 30,4 мм достаточен для вашего кабеля - не забудьте про изоляцию и оболочку
• При резке используйте ножницы по металлу - острые края могут повредить кабель
• На выходах рукава обязательно установите пластиковые или резиновые втулки - они защитят кабель от перетирания
• Для длинных трасс с несколькими изгибами рассчитывайте запас длины - 10–15% сверх расчетного значения
• Артикул pr04.0509 - выбирайте именно этот вариант, если нужна максимальная защита от ударов и низких температур; для менее агрессивных условий подойдут более лёгкие модели
