Металлорукав в ПВХ изоляции Р3-ЦПнг-18 (50 м) с протяжкой | zeta44704 ГОФРОМАТИК ЗЭТА

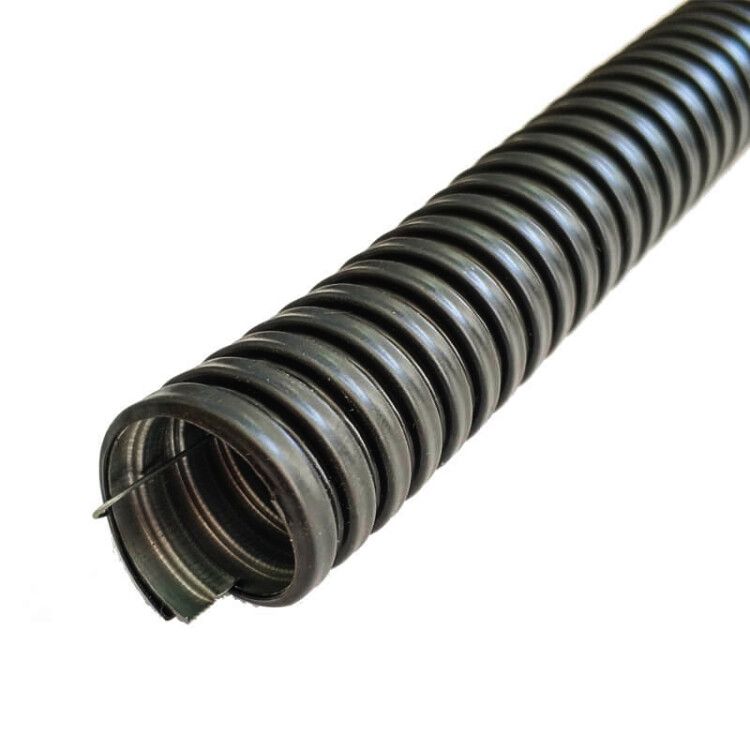

Металлорукав в ПВХ изоляции РЗ-ЦПнг-18 (50 м) с протяжкой - это гибкий, герметичный и огнеупорный кабельный канал из оцинкованной стали с ПВХ-оболочкой, предназначенный для прокладки проводов и кабелей в сложных условиях: влажных, пыльных, агрессивных средах. Бренд ЗЭТА Новосибирск и артикул zeta44704 обеспечивают соответствие требованиям промышленной электромонтажной практики.

Назначение и область применения

Металлорукав в ПВХ изоляции РЗ-ЦПнг-18 (50 м) с протяжкой используется для прокладки электрических кабелей и проводов на криволинейных участках трасс, где невозможна установка жестких труб. Подходит для внутренней и наружной прокладки в помещениях и на открытых площадках. Применяется на заводах, в цехах, на транспорте, в энергоустановках, в местах с высокой влажностью, пылью или риском механических повреждений.

Технические характеристики

• Наружный диаметр: 21 мм
• Внутренний диаметр: 16,9 мм - позволяет пропускать кабели до 16 мм2 сечением
• Материал корпуса: оцинкованная сталь - устойчива к коррозии
• Изоляция: ПВХ пластикат - не поддерживает горение, защищает от влаги и химических веществ
• Длина бухты: 50 метров - удобна для крупных объектов
• Степень защиты IP67 - полностью защищен от пыли и временного погружения в воду до 1 м
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку при затяжке
• Статический радиус изгиба: 72 мм - минимальный допустимый радиус изгиба при монтаже
• Температура эксплуатации: до +40 C - не предназначен для работы при более высоких температурах
• Цвет: черный - снижает влияние УФ-излучения, маскирует загрязнения
• Протяжка: есть - встроенный стальной трос для легкого введения кабеля
• Уплотнение: отсутствует - требует дополнительной герметизации на концах

Совместимость и монтаж

Металлорукав в ПВХ изоляции РЗ-ЦПнг-18 (50 м) с протяжкой совместим со всеми типами силовых и контрольных кабелей, соответствующими внутреннему диаметру. Для монтажа используйте фитинги с зажимными кольцами или муфты с уплотнителем. Крепление выполняйте через каждые 1–1,5 м с помощью хомутов. Протяжка позволяет легко ввести кабель без предварительной раскрутки - достаточно закрепить один конец и потянуть за трос. Обратите внимание: уплотнение на концах не предусмотрено - необходимо использовать отдельные герметичные вводы или термоусадочные трубки.

Безопасность и стандарты

Металлорукав в ПВХ изоляции РЗ-ЦПнг-18 (50 м) с протяжкой изготовлен в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ. ПВХ-оболочка не поддерживает горение, что делает продукт безопасным для использования в зонах с повышенной пожарной опасностью. Защита IP67 гарантирует надежную работу даже при попадании воды. Электрическая изоляция ПВХ исключает риск поражения током при случайном контакте с рукавом.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали и усиленной ПВХ-оболочке
• Гибкость позволяет прокладывать трассы с поворотами без дополнительных соединителей
• Встроенная протяжка экономит время при прокладке кабелей
• IP67 обеспечивает долгую службу в сырых и запыленных условиях
• Не поддерживает горение - безопасен для помещений с высокой плотностью кабельных трасс
• Устойчив к агрессивным средам: масла, щелочи, кислоты в малых концентрациях

Ограничения применения

• Не рекомендуется применять при температуре выше +40 C - ПВХ оболочка теряет эластичность
• Отсутствие уплотнения на концах требует обязательной герметизации при использовании во влажных зонах
• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не следует перегибать радиусом менее 72 мм - возможна деформация и повреждение внутренних проводников
• Не подходит для прямой прокладки под дорогами или в местах с высоким давлением - требуется дополнительная защита

Примеры использования

• Прокладка кабелей управления между станками на сборочных линиях
• Подключение датчиков и исполнительных механизмов на конвейерах с частыми перемещениями
• Монтаж освещения в холодильных камерах и пищевых цехах
• Прокладка сигнальных кабелей в подземных коллекторах и канализационных шахтах
• Обвязка оборудования в химических производствах с агрессивной средой

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 16,9 мм был достаточен для вашего кабеля - учтите толщину изоляции
• При необходимости герметизации концов используйте ПВХ-муфты с резиновым уплотнением или термоусадочные трубки с клеем
• Не растягивайте протяжку слишком сильно - она рассчитана на 500 Н, превышение может вызвать обрыв
• Храните бухту в сухом месте, избегайте длительного воздействия прямого солнечного света
• При прокладке длинных трасс используйте несколько человек - протяжка работает лучше при равномерном натяжении
• Для многократных изгибов в одном месте замените участок на более гибкий вариант - металлорукав не предназначен для постоянной деформации
