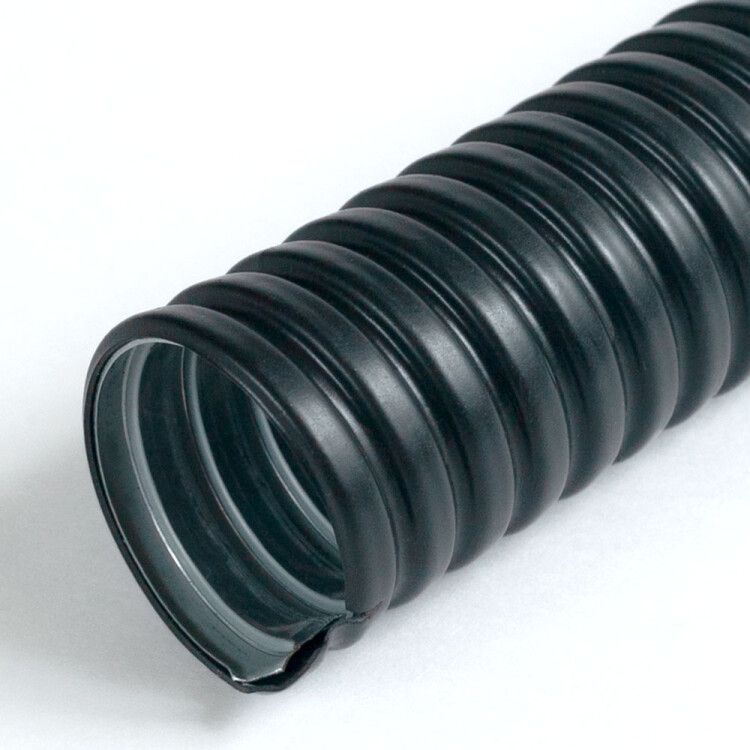

Строитель Металлорукав в ПВХ оболочке МРПИ-НГ-10 (100м/уп) | PR.09103

Металлорукав в ПВХ оболочке МРПИ-НГ-10 (100м/упаковка) от брендов Строитель и Промрукав - гибкая защищённая трубка из стальной ленты с ПВХ-оболочкой, предназначенная для прокладки кабелей и проводов в условиях повышенной опасности механических повреждений и агрессивной среды. Артикулы 09103 и pr.09103 соответствуют требованиям пожарной безопасности и подходят для стационарной электромонтажной прокладки.

Назначение и область применения

Металлорукав в ПВХ оболочке МРПИ-НГ-10 (100м/упаковка) используется для защиты кабелей и изолированных проводов от ударов, перегибов, влаги, химических веществ и солнечного излучения. Подходит для внутренней и наружной прокладки в помещениях и на открытом воздухе. Часто применяется в электромонтажных работах: на заводах, в цехах, на транспорте, в системах автоматизации, в распределительных щитах и при прокладке силовых и слаботочных линий.

Технические характеристики

• Тип: металлорукав из стальной ленты с ПВХ-оболочкой
• Наружный диаметр: 13,9 мм
• Внутренний диаметр: 9,5 мм - позволяет протянуть кабели до Ø 8–9 мм
• Номинальный диаметр: 10 мм - условный размер для подбора компонентов
• Длина бухты: 100 метров - оптимальна для крупных объектов
• Материал оболочки: ПВХ пластикат пониженной горючести (класс НГ)
• Степень защиты IP66: полностью герметичен против пыли и мощных струй воды
• Температурный диапазон: от –30 C до +60 C - работает в холодных и жарких условиях
• Статический радиус изгиба: 85 мм - минимальный допустимый радиус при фиксированном изгибе
• Разрывное усилие: 150 Н - выдерживает нагрузку до 15 кг при растяжении
• Цвет: черный - устойчив к УФ-излучению
• Электрические свойства: имеет электроизоляционные характеристики - не требует дополнительной изоляции
• Уплотнение: отсутствует - требуется использование фитингов или муфт для герметизации концов
• Производство: по ТУ 25.99.29-002-52715257-2017

Совместимость и монтаж

Металлорукав в ПВХ оболочке МРПИ-НГ-10 (100м/упаковка) совместим со стандартными фитингами, переходниками и зажимами для металлорукавов с наружным диаметром 14 мм. Для монтажа используйте специальные затяжки, клеммы или обжимные муфты - сам рукав не имеет уплотнений, поэтому концы должны быть герметично закрыты. Кабель протягивается через внутреннее пространство без предварительной подготовки. Рукав легко гнётся, но не следует перегибать его менее чем на 85 мм радиуса - это снижает прочность и может повредить изоляцию внутри.

Безопасность и стандарты

Оболочка выполнена из ПВХ с пониженной горючестью (НГ), что обеспечивает соответствие требованиям пожарной безопасности по ГОСТ Р 53313-2009. Металлорукав в ПВХ оболочке МРПИ-НГ-10 (100м/упаковка) не поддерживает горение и не способствует распространению огня даже при групповой прокладке нескольких рукавов. Степень защиты IP66 гарантирует безопасную работу в сырых, запылённых и агрессивных средах.

Преимущества

• Высокая механическая прочность благодаря стальному плетению
• Устойчивость к коррозии - стальная лента лужёная
• ПВХ-оболочка не трескается при низких температурах
• Не требует внешнего кожуха - сочетание металла и ПВХ даёт двойную защиту
• Подходит для длительной эксплуатации в условиях влажности и химического воздействия
• Гибкость и эластичность позволяют прокладывать в труднодоступных местах

Ограничения применения

• Не предназначен для частых динамических изгибов - не подходит для мобильных механизмов или кабель-каналов с постоянным движением
• Отсутствие уплотнений требует обязательного использования фитингов на концах - нельзя использовать как самостоятельную герметичную систему
• Не рекомендуется для прямого контакта с открытыми источниками тепла выше +60 C
• Не подходит для прокладки в земле без дополнительной защиты - риск повреждения при давлении грунта
• Не является заменой полноценной кабельной оболочки - служит исключительно как защитный корпус

Примеры использования

• Прокладка силового кабеля от щита к станку в цеху с высокой запылённостью
• Защита сигнальных проводов в системах автоматизации на пищевых производствах
• Монтаж освещения на улице - например, в светильниках на фасадах зданий
• Прокладка кабелей в шахтах, коллекторах, каналах с возможным попаданием воды
• Использование в системах видеонаблюдения на открытых площадках

Практические советы

• Перед монтажом проверьте внутренний диаметр - он составляет 9,5 мм; не протягивайте кабели с наружным диаметром более 8–9 мм
• При резке используйте ножницы по металлу - острые края могут повредить изоляцию кабеля
• На концах всегда устанавливайте термоусадочные или металлические наконечники с уплотнением - иначе влага и пыль попадут внутрь
• При прокладке вдоль стен или потолка фиксируйте рукав каждые 1–1,5 метра с помощью хомутов
• Для длинных участков (>50 м) учитывайте возможность увеличенного сопротивления при протяжке - лучше применять смазку для кабелей
• Артикулы 09103 и pr.09103 - один и тот же продукт от разных брендов; выбирайте по доступности, качество и параметры идентичны
