Металлорукав в ПВХ оболочке Р3-ЦП-НГ-100 (8м/уп) | PR.081003 Промрукав Строитель

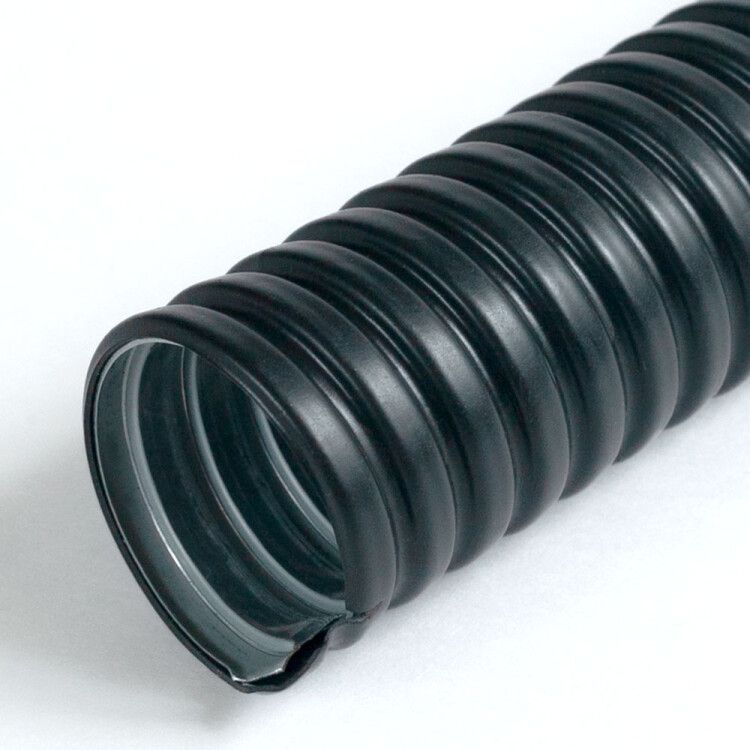

Металлорукав в ПВХ оболочке Р3-ЦП-НГ-100 от ПРОМРУКАВ - гибкая защищённая труба из оцинкованной стали с ПВХ-покрытием, предназначенная для прокладки кабелей в условиях повышенной механической нагрузки и агрессивной среды. Артикул 081003 рассчитан на монтаж в промышленных объектах, где важна надёжность и долговечность.

Назначение и область применения

Металлорукав Р3-ЦП-НГ-100 используется для защиты силовых и контрольных кабелей от повреждений, влаги, пыли и внешних воздействий. Подходит для прокладки в помещениях и на открытом воздухе - например, на заводах, в цехах, на транспортерных линиях, возле оборудования с высокими уровнями вибраций. Применяется там, где требуется сочетание прочности металла и химической стойкости ПВХ-оболочки.

Технические характеристики

• Номинальный диаметр: 100 мм - позволяет пропускать крупные пучки кабелей или несколько одиночных проводов большего сечения;
• Материал корпуса: оцинкованная стальная лента - обеспечивает коррозионную стойкость и механическую жесткость;
• Оболочка: ПВХ пластикат черного цвета - защищает от УФ-излучения, масел, растворителей и атмосферных осадков;
• Степень защиты: IP66 - полностью герметична против пыли и мощных струй воды с любого направления;
• Рабочая температура: от –30 C до +70 C - выдерживает суровые зимние условия и нагрев рядом с оборудованием;
• Прочность на разрыв: 2000 Н - способна выдерживать значительные растягивающие усилия при монтаже;
• Радиус изгиба (статический): 780 мм - требует осторожного изгибания, чтобы не повредить внутреннюю структуру;
• Длина бухты: 8 метров - удобна для транспортировки и раскроя на объекте;
• Электроизоляция: ПВХ-оболочка обеспечивает дополнительную изоляцию между рукавом и кабелями внутри;
• Прочность при изгибе: эластичный и податливый материал - легко формируется вокруг препятствий без специальных инструментов;
• Производство: соответствует ТУ 25.99.29-002-52715257-2017.

Совместимость и монтаж

Металлорукав Р3-ЦП-НГ-100 совместим со стандартными фитингами и муфтами для металлорукавов того же диаметра. Для установки используются зажимы, переходники и компенсаторы с внутренним диаметром 100 мм. Не требует сварки или пайки - крепится с помощью хомутов или кронштейнов. При монтаже важно соблюдать минимальный радиус изгиба 780 мм - меньший угол может деформировать спираль и нарушить целостность оболочки. Открытые концы рекомендуется закрывать заглушками, так как уплотнение в изделии отсутствует.

Безопасность и стандарты

• Степень защиты IP66 - соответствует ГОСТ 14254-2015;
• Ударная стойкость IK07 - защищено от ударов до 2 Дж при температуре –10 C согласно ГОСТ Р МЭК 61386.1;
• Сопротивление сжатию ≥750 Н - сохраняет форму под давлением;
• Климатическое исполнение У1 - предназначено для умеренного климата с возможностью эксплуатации при колебаниях температуры и влажности;
• Не распространяет горение - материал самозатухающий, что соответствует требованиям НГ (не поддерживающий горение).

Преимущества

• Высокая механическая прочность благодаря стальному основанию и оцинковке - выдерживает давление, удары и перегрузки;
• ПВХ-оболочка предотвращает контакт с агрессивными веществами и снижает риск коррозии;
• Гибкость позволяет прокладывать трассы даже в сложных конфигурациях без дополнительных элементов;
• Подходит для длительной эксплуатации в условиях повышенной запылённости и сырости;
• Чёрный цвет облегчает визуальный контроль состояния оболочки и снижает нагрев от солнца по сравнению с светлыми аналогами.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не гарантирует герметичность при длительном контакте с жидкостью;
• Не следует использовать при температурах ниже –30 C - материал становится хрупким и теряет эластичность;
• Отсутствие уплотнения требует дополнительной герметизации на входах/выходах кабелей;
• Не применяется в взрывоопасных зонах - не имеет сертификата взрывозащиты Ex;
• Не рекомендован для частых динамических изгибов - только статическая прокладка; при движении механизмов лучше выбрать гофрированный шланг.

Примеры использования

• Защита кабелей питания на конвейерных линиях пищевых заводов;
• Прокладка сигнальных линий в автоматизированных системах управления на машиностроительных предприятиях;
• Монтаж кабельных трасс в холодильных камерах и наружных электрощитовых;
• Защита проводов от механических повреждений в зонах с перемещаемым оборудованием - например, на автопарках или складах с погрузчиками.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен позволять свободно протянуть все кабели с учётом запаса на изгибы;
• При необходимости резки используйте ножницы по металлу - рез должен быть ровным, без заусенцев, которые могут повредить изоляцию кабелей;
• На концах рукава обязательно установите защитные втулки или заглушки, особенно если кабели проходят через металлические конструкции;
• При прокладке в местах с высокой вибрацией используйте демпфирующие опоры - это продлит срок службы и предотвратит усталостное разрушение;
• Артикул 081003 выпускается в бухтах по 8 м - планируйте участки трассы заранее, чтобы минимизировать количество стыков.
