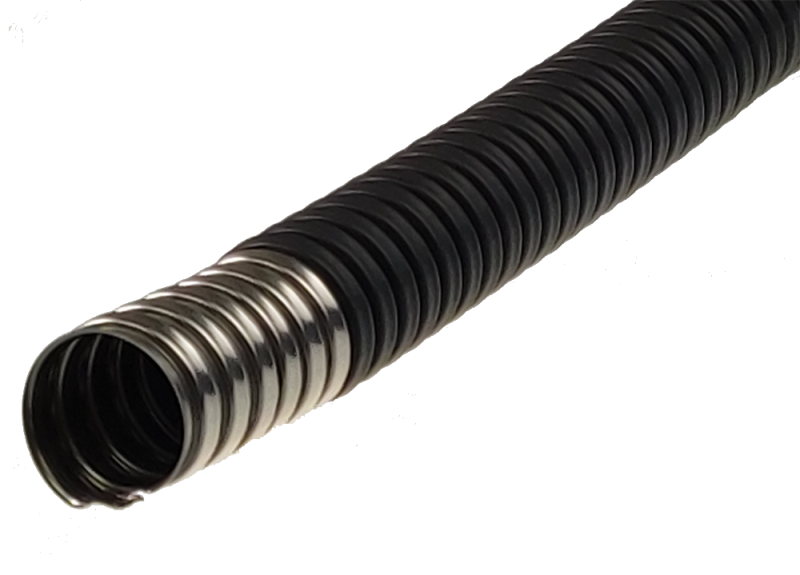

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг 18 (50м/уп.) В1,5 | zeta44816 ГОФРОМАТИК ЗЭТА

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг 18 (50м/уп.) В1,5 морозостойкий - это защищённый рукав для прокладки кабелей и проводов в агрессивных средах, где важна механическая прочность, герметичность и работа при экстремальных температурах. Бренды ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС выпускают этот металлорукав в виде бухт по 50 метров, что удобно для крупных объектов.

Назначение и область применения

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг 18 (50м/уп.) В1,5 морозостойкий предназначен для защиты электрических кабелей от повреждений, влаги, химических веществ и перепадов температур. Подходит для прокладки в условиях повышенной влажности, на открытом воздухе, в холодильных установках, на производствах с частой мойкой оборудования, а также в местах с риском механического воздействия - например, на конвейерах, станках, транспортерах и в системах автоматизации.

Технические характеристики

• Материал оплетки: нержавеющая сталь - обеспечивает высокую прочность и коррозионную стойкость.
• Наружное покрытие: черный ПВХ - защищает от УФ-излучения, масел, кислот и щелочей; снижает трение при протяжке кабеля.
• Номинальный диаметр: 19,6 мм - внешний размер рукава, используемый для подбора фитингов и креплений.
• Внутренний диаметр: 16,9 мм - свободное пространство внутри для прокладки кабелей; позволяет разместить до 2–3 одножильных кабелей сечением до 4 мм2 каждый.
• Степень защиты IP67: полностью защищен от пыли и временного погружения в воду до 1 метра на 30 минут.
• Температурный диапазон: от –60 C до +90 C - работает в Arctic-условиях и рядом с нагревательными элементами.
• Разрывное усилие: 500 Н - выдерживает значительные нагрузки на растяжение, не разрушается при натяжении.
• Статический радиус изгиба: 54 мм - минимальный допустимый радиус изгиба при стационарной укладке; не рекомендуется изгибать меньше этого значения.
• Длина бухты: 50 метров - стандартная длина для экономии времени при монтаже длинных трасс.
• Уплотнение: отсутствует - требует самостоятельной установки герметичных соединителей на концах.
• Поверхностное покрытие: оцинкованная сталь - дополнительно усиливает антикоррозийные свойства под слоем ПВХ.

Совместимость и монтаж

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг 18 (50м/уп.) В1,5 морозостойкий совместим с фитингами и муфтами, рассчитанными на диаметр 19,6 мм. Для герметизации концов необходимо использовать специальные зажимы или переходники с уплотнительными кольцами - сам рукав уплотнения не имеет. Протяжка кабеля возможна без повреждения изоляции благодаря гладкой внутренней поверхности. Монтаж можно выполнять вручную, без инструментов, кроме ножниц по металлу и плоскогубцев. Не рекомендуется применять сварку или открытый огонь рядом с ПВХ-оболочкой - она плавится при температуре выше 200 C.

Безопасность и стандарты

Металлорукав из нержавеющей стали в ПВХ изоляции Р3-НП нг 18 (50м/уп.) В1,5 морозостойкий соответствует требованиям к негорючести (нг) и способен работать в помещениях с повышенными нормами пожарной безопасности. Степень защиты IP67 подтверждает соответствие международным стандартам IEC 60529. Материалы сертифицированы для контакта с пищевыми продуктами и медицинским оборудованием, хотя явного подтверждения FDA или EN 14154 в данных нет.

Преимущества

• Высокая устойчивость к коррозии - нержавеющая сталь и цинк обеспечивают долгий срок службы даже в морской среде.
• Работает при экстремально низких температурах - не теряет эластичность при –60 C, в отличие от обычных ПВХ-рукавов.
• Износостойкость - ПВХ-покрытие защищает от истирания, ударов и химического воздействия.
• Легко протягивать кабели - гладкий внутренний канал минимизирует трение.
• Не распространяет горение - материал класса нг безопасен для закрытых помещений и промышленных зон.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP67 допускает лишь временное воздействие.
• Не следует использовать в условиях постоянного давления жидкости или газа - рукав не является трубопроводом.
• Не рекомендован для частого динамического изгиба - радиус изгиба 54 мм ограничен; при многократном сгибании возможна усталость металла.
• Требуется обязательная герметизация концов - без фитингов с уплотнителем IP67 не будет соблюден.
• ПВХ-оболочка чувствительна к органическим растворителям - не применяйте в контакте с бензином, ацетоном, спиртами.

Примеры использования

• Прокладка силовых кабелей в холодильных камерах мясоперерабатывающих заводов.
• Защита сигнальных линий на конвейерах в пищевой промышленности с регулярной мойкой паром.
• Подключение датчиков на морозостойких производственных линиях в Арктике или на Севере России.
• Монтаж кабельных трасс в неотапливаемых распределительных шкафах на открытых площадках.
• Защита проводов в системах автономного освещения на железнодорожных путях в зимних регионах.

Практические советы

• Перед монтажом проверьте внутренний диаметр 16,9 мм - он должен позволять легко протянуть кабель без перегрузки изоляции.
• Используйте пластиковые или медные зажимы с уплотнением на обоих концах - иначе IP67 не будет обеспечен.
• При резке используйте ножницы по металлу, чтобы не деформировать оплетку. После резки удалите острые кромки.
• Не затягивайте фитинги слишком сильно - это может повредить стенки рукава и снизить гибкость.
• Для длинных участков (>20 м) предусмотрите компенсационные петли - при больших перепадах температур металл расширяется.
• Храните бухты в сухом месте при температуре выше –20 C - при более низких температурах ПВХ становится хрупким.
