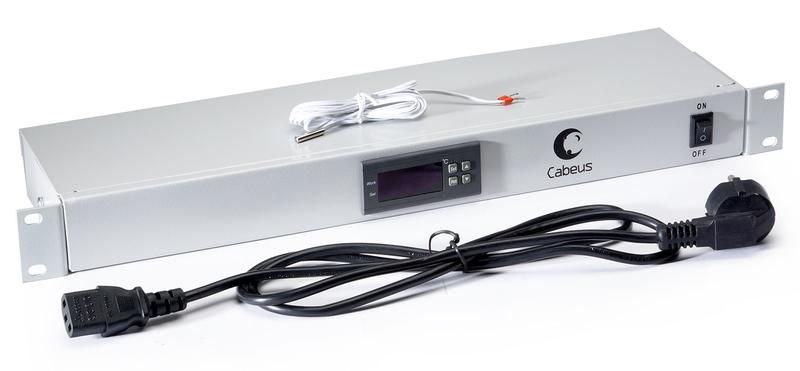

Панель контрольная микропроцессорная со встроенным термостатом Cabeus 7321c

Микропроцессорная контрольная панель Cabeus 7321c с встроенным термостатом обеспечивает автоматическое управление двумя вентиляторами для поддержания стабильной температуры в телекоммуникационных шкафах. Устройство совмещает функции контроля, защиты и коммутации в одном компактном решении.

Назначение и область применения

Микропроцессорная контрольная панель Cabeus 7321c используется для автоматического регулирования работы двух вентиляторов в зависимости от температуры внутри шкафа. Подходит для установки в 19-дюймовые телекоммуникационные и серверные шкафы, где требуется точный тепловой контроль - например, в центрах обработки данных, распределённых узлах связи или системах передачи сигналов.

Технические характеристики

• Количество подключаемых вентиляторов: 2
• Тип питания: 220 В, 50 Гц
• Источник питания: шнур CEE 7/7–C13 (в комплекте, длина 1,5 м)
• Разъём для подключения питания: IEC-60320 C14
• Разъёмы для вентиляторов: два IEC-60320 C13
• Разъём для внешнего температурного датчика: есть
• Корпус: сталь, покрытие - ударопрочная порошковая краска RAL 7035 (серый)
• Установка: крепление на 19-дюймовые направляющие через встроенные кронштейны
• Управление: встроенный термостат с ручной настройкой температуры
• Переключатель: кнопка включения/выключения на лицевой панели

Совместимость и монтаж

Микропроцессорная контрольная панель Cabeus 7321c монтируется в стандартные 19-дюймовые шкафы с использованием встроенных кронштейнов. Для подключения:

• Шнур питания (CEE 7/7–C13) подключается к разъёму C14 на задней стенке.
• Вентиляторы с разъёмом C13 подключаются напрямую к соответствующим выходам.
• Температурный датчик (не входит в комплект) подключается к отдельному разъёму - рекомендуется использовать датчики с аналоговым выходом 0–10 В или NTC-термисторы совместимого типа.

Не требует программирования - все настройки выполняются механическим термостатом на лицевой панели. Монтаж занимает менее 10 минут при наличии готового шкафа и подключённых вентиляторов.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для оборудования, работающего в сетях переменного тока 220 В. Разъёмы IEC-60320 обеспечивают надёжное и стандартизированное подключение. Корпус выполнен из стали с защитным покрытием, что снижает риск повреждений при эксплуатации в условиях повышенной вибрации или случайных ударов.

Преимущества

• Автоматическая работа без необходимости постоянного контроля - система сама включает/выключает вентиляторы при достижении пороговой температуры.
• Стандартные разъёмы C13/C14 позволяют легко заменить вентиляторы или шнур питания без специальных инструментов.
• Крепление на 19-дюймовые направляющие исключает необходимость сверления или доработки шкафа.
• Порошковое покрытие корпуса устойчиво к коррозии и механическим воздействиям.
• Простота обслуживания: нет сложной электроники, доступна ручная настройка температуры.

Ограничения применения

• Не предназначен для работы при температурах ниже 0 C или выше +50 C окружающей среды - возможна потеря точности термостата.
• Не имеет защиты от перегрузки по току - максимальная нагрузка на каждый канал C13 должна соответствовать мощности используемых вентиляторов (обычно до 10 А).
• Не поддерживает удалённый мониторинг или интеграцию в системы управления (например, SNMP, Modbus).
• Температурный датчик не входит в комплект - необходимо приобрести отдельно.
• Не рассчитана на работу во взрывоопасных зонах или в помещениях с высокой влажностью (>85 % RH).

Примеры использования

• Поддержание оптимальной температуры в шкафах с оборудованием GSM-базовых станций.
• Охлаждение серверных стоек в малых офисных центрах обработки данных.
• Контроль микроклимата в распределительных щитах с активной аппаратурой.
• Аварийное охлаждение в устройствах связи, установленных вне помещений (при условии герметичного исполнения шкафа).

Практические советы

• Выбирайте вентиляторы с суммарной потребляемой мощностью не более 150–200 Вт - чтобы не перегружать выходы C13.
• Для точного контроля температуры размещайте внешний датчик ближе к нагревающимся элементам (процессоры, блоки питания), а не на входе воздуха.
• Проверьте, что шнур питания CEE 7/7–C13 плотно зафиксирован в разъёме C14 - плохой контакт вызывает перегрев.
• При установке в шкаф с несколькими панелями - соблюдайте минимальный зазор 5 см между устройствами для обеспечения естественной вентиляции.
• Регулярно проверяйте состояние разъёмов и контактов - пыль и окислы могут нарушить работу термостата.
