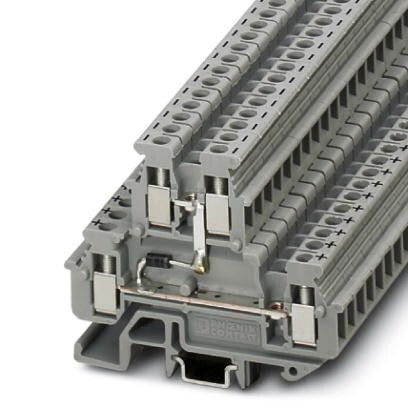

Мини-клемма проходная MBKKB 2.5-DIO/U-O Phoenix Contact 2800570

Мини-клемма проходная 2.5-DIO/U-O от Phoenix Contact - компактный элемент для надёжного соединения проводов в распределительных шкафах, особенно там, где важна плотная упаковка и простота обслуживания. Артикул 2800570 подходит для слаботочных цепей с током до 2,5 А.

Назначение и область применения

Мини-клемма проходная 2.5-DIO/U-O используется для передачи сигнала или питания между двумя точками без разрыва цепи. Простой проходной контакт позволяет подключить входной и выходной провод без переключений. Подходит для сборки панелей управления, автоматизации, систем сбора данных и других устройств, где требуется компактное и надёжное соединение.

Технические характеристики

• Номинальный ток: 2,5 А
• Номинальное напряжение: 250 В
• Сечение провода: до 1,5 мм2 (медный одножильный или многожильный)
• Тип контакта: проходной, без переключателя
• Размер: мини-формат, оптимизирован для плотной установки
• Материал корпуса: полиамид (UL94 V-0)
• Цвет: серый

Совместимость и монтаж

Мини-клемма проходная 2.5-DIO/U-O устанавливается на DIN-рейку шириной 35 мм. Крепление фиксируется защёлкой - достаточно прижать клемму к рейке до характерного щелчка. Для подключения используйте отвертку с плоским жалом. Зажимной винт затягивается до упора, но без излишнего усилия - чтобы не повредить провод. Убедитесь, что зачищенная часть провода не длиннее 8–10 мм.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и имеет класс защиты UL94 V-0 - материал самозатухающий, не поддерживает горение. Напряжение 250 В обеспечивает безопасную работу в бытовых и промышленных сетях переменного тока.

Преимущества

• Компактный размер - экономит место в шкафу, удобен для высокой плотности монтажа
• Надёжный зажим - предотвращает ослабление соединения даже при вибрациях
• Легкий доступ к винтам - не требует специальных инструментов
• Устойчив к механическим нагрузкам и температурным колебаниям

Ограничения применения

Не предназначена для работы с токами выше 2,5 А - использование при больших нагрузках вызывает перегрев и риск возгорания. Не рекомендуется для подключения алюминиевых проводов или проводов сечением более 1,5 мм2. Также не следует применять в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал корпуса не рассчитан на такие условия.

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях автоматики
• Связь между модулями ввода/вывода в контроллерах PLC
• Разветвление сигналов в системах контроля температуры или уровня
• Объединение проводов в распределительных коробках на производстве

Практические советы

• Перед монтажом проверьте соответствие сечения провода - лучше использовать 0,5–1,0 мм2 для лучшей фиксации
• Не забудьте пометить провода - проходные клеммы часто используются в многочисленных цепях, путаница усложняет диагностику
• При замене клеммы 2800570 убедитесь, что новая также является моделью DIO/U-O - другие варианты могут отличаться по форме или глубине зажима
• Для частого обслуживания выбирайте места с достаточным свободным пространством вокруг клеммы - так легче работать отверткой
