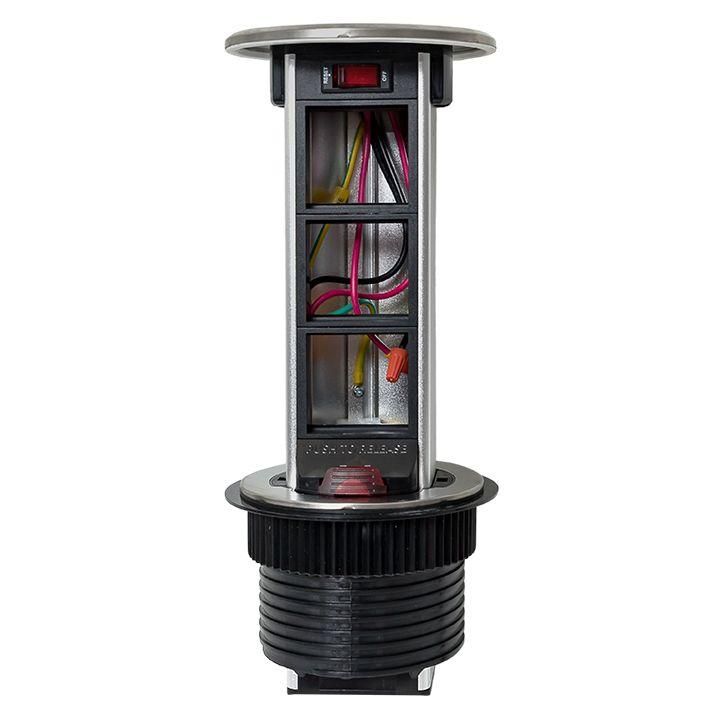

Мини-колонна встраиваемая 6 модулей C-Line EKF cl-vmk-6-s

Встраиваемая мини-колонна EKF PROxima C-Line с шестью модульными местами - это компактное решение для организации точек подключения на рабочих поверхностях. Выдвижной механизм позволяет легко получить доступ к модулям, а алюминиевый корпус обеспечивает прочность и долговечность. Подходит для установки в столешницы, верстаки и другие горизонтальные поверхности в производственных и офисных помещениях.

Назначение и область применения

Встраиваемая мини-колонна EKF PROxima C-Line предназначена для удобного размещения электроустановочных изделий (ЭУИ) формата 45×45 мм прямо на поверхности стола, верстака или рабочего места. Благодаря выдвижному механизму, все модули остаются скрытыми до момента необходимости - это снижает риск повреждений и сохраняет эстетичный вид поверхности. Применяется в мастерских, производственных участках, лабораториях, офисах и других зонах, где требуется быстрый доступ к розеткам, USB-портам, коммутационным устройствам или другим элементам управления.

Технические характеристики

• Тип изделия: мини-колонна с выдвижным механизмом
• Количество модульных мест: 6 (стандарт 45×45 мм)
• Диаметр корпуса: 101 мм
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Материал корпуса: алюминий
• Цвет: серебристый
• Длина сетевого кабеля: 2 м
• Допустимая толщина монтируемой поверхности: 10–45 мм
• Диаметр отверстия для монтажа: 95–100 мм
• Дополнительные кабельные вводы: 2 шт. в нижней крышке

Совместимость и монтаж

Встраиваемая мини-колонна EKF PROxima C-Line устанавливается в заранее просверленное отверстие диаметром 95–100 мм. Для надежной фиксации используется зажимной механизм внутри корпуса - он плотно прилегает к краям отверстия при затяжке. Кабель питания уже подключен и имеет длину 2 метра - его можно протянуть через одно из двух дополнительных вводов в нижней части колонны. Убедитесь, что толщина поверхности соответствует требованиям (не менее 10 мм и не более 45 мм). После установки колонна должна свободно выдвигаться и возвращаться в исходное положение без перекосов.

Безопасность и стандарты

Защита IP54 гарантирует работу устройства в условиях повышенной запыленности и возможных брызг воды - например, на производстве или в мастерской. Корпус изготовлен из алюминия, который не поддерживает горение и хорошо рассеивает тепло. Колонна соответствует требованиям безопасности для оборудования, используемого в помещениях с нормальными условиями эксплуатации. Однако не предназначена для постоянного воздействия потока воды или погружения.

Преимущества

• Выдвижной механизм обеспечивает легкий доступ к модулям без необходимости открывать крышку или снимать декоративную рамку
• Алюминиевый корпус устойчив к механическим нагрузкам и коррозии
• IP54 - допускает использование в средах с пылью и случайными брызгами
• Два дополнительных кабельных ввода позволяют организовать вывод силового и слаботочного кабеля отдельно
• Компактный диаметр (101 мм) экономит место на поверхности
• Готовый кабель питания 2 м ускоряет монтаж и исключает необходимость самостоятельной прокладки провода

Ограничения применения

• Не рекомендуется использовать в условиях постоянного контакта с водой, паром или химически активными жидкостями
• Подходит только для твердых поверхностей толщиной 10–45 мм - слишком тонкая или слишком толстая плита не позволит правильно закрепить колонну
• Не предназначена для наружной установки или помещений с высокой влажностью (например, банях, душевых)
• Работает только с ЭУИ формата 45×45 мм - несовместима с другими типами модулей

Примеры использования

• Производственный станок: розетки и кнопки управления находятся в пределах досягаемости оператора
• Сборочный верстак: USB-порты и розетки для инструментов спрятаны до момента работы
• Лаборатория: возможность подключить измерительные приборы без лишних проводов на столе
• Офисный стол: скрытые точки питания для ноутбука, телефона, светильника
• Автомастерская: доступ к питанию и инструментам без риска попадания масла и пыли внутрь

Практические советы

• Перед сверлением проверьте, что под поверхностью нет коммуникаций - особенно важно в старых зданиях
• При монтаже в деревянную столешницу используйте усиливающую пластину под отверстием для равномерного распределения нагрузки
• Не забудьте оставить запас кабеля между колонной и источником питания - это упростит замену или обслуживание
• Чистите корпус мягкой тканью - алюминий не требует специальных средств, но жесткие щетки могут поцарапать покрытие
• Если вы планируете использовать модули с высокой мощностью - убедитесь, что сеть и автоматика на входе рассчитаны на нагрузку
