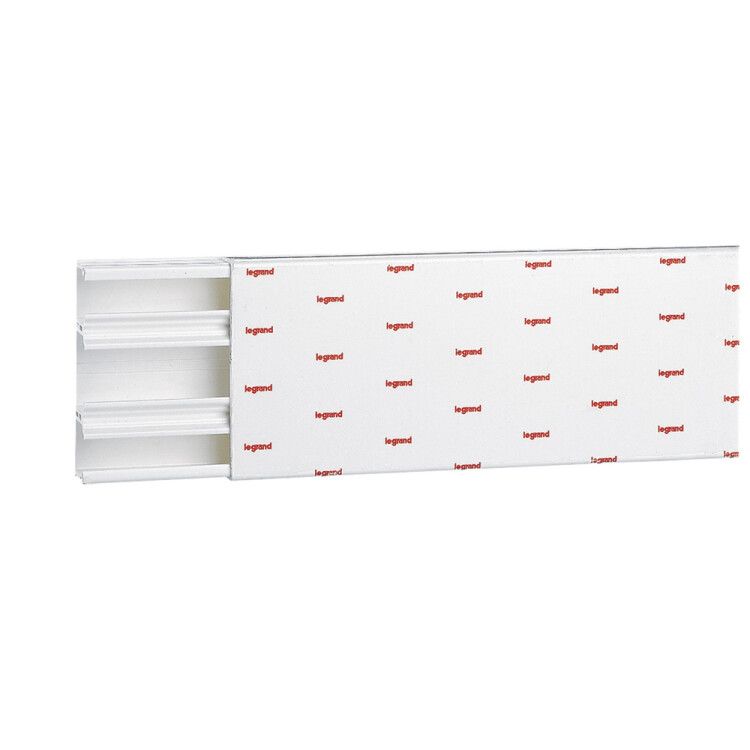

Кабель-канал 40*16 (L=3м) DLPlus | 033322 Legrand

Кабель-канал 40x16 мм, длина 3 м, пластик от Legrand (артикул 033322) предназначен для открытой прокладки проводов и кабелей в помещениях. Его компактная форма, прочный корпус из PVC и встроенный кабельный зажим делают его удобным решением для монтажа в жилых, офисных и промышленных объектах.

Назначение и область применения

Этот кабель-канал используется для защиты и организации электропроводки на стенах, потолках и других поверхностях. Подходит для прокладки слаботочных и силовых кабелей до 1000 В. Часто применяют в квартирах, школах, административных зданиях и на производствах, где нужна видимая, но аккуратная прокладка проводов.

Технические характеристики

• Размеры: 40×16 мм - ширина и высота канала
• Длина: 3 метра за элемент
• Материал: поливинилхлорид (PVC) - устойчив к влаге, химически инертен, не поддерживает горение
• Полезное сечение: 380 мм2 - позволяет разместить до 5–7 одножильных кабелей сечением до 2,5 мм2 каждый
• Количество секций: две - основание и свободная крышка
• Количество перегородок: одна - разделяет канал на два отделения для разделения цепей (например, питание и сигнал)
• Тип крышки: свободная - легко открывается и закрывается без инструментов
• Тип крепления: перфорация основания - отверстия через каждые 20–25 см для фиксации саморезами или дюбелями
• Кабельный зажим: да - внутренние фиксаторы удерживают кабели, предотвращая их перемещение
• Цвет: чисто-белый - сочетается с большинством интерьеров
• Покрытие: необработанное - матовая поверхность без глянца, не требует дополнительной обработки

Совместимость и монтаж

Кабель-канал 40x16 мм, длина 3 м, пластик совместим со всеми стандартными крепежами для пластиковых каналов: саморезы 3×20 мм, дюбели-гвозди 4 мм. Монтировать можно на бетон, кирпич, ГКЛ, дерево. Для соединения двух участков используйте углы, тройники и соединители серии DLP от Legrand. Крышка фиксируется просто: вставьте её в пазы и надавите до щелчка. Перед установкой проверьте, чтобы кабели помещались в сечение 380 мм2 - не перегружайте канал.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях. Материал PVC имеет класс горючести G1 (слабогорючий) и не выделяет токсичных веществ при нормальной температуре. Применяется в соответствии с ПУЭ и ГОСТ Р 50571.15. Условия эксплуатации: температура от –10C до +40C, влажность до 90%. Не использовать в условиях постоянного воздействия прямого солнечного света или экстремальных температур.

Преимущества

• Встроенная перегородка позволяет разделять цепи - например, освещение и розетки - без дополнительных разделителей
• Кабельный зажим снижает риск повреждения изоляции при движении кабелей
• Свободная крышка обеспечивает быстрый доступ к проводам для обслуживания
• Пластиковый корпус не проводит ток, не ржавеет и не требует окраски
• Стандартный белый цвет легко маскируется под потолок или стену

Ограничения применения

• Не предназначено для наружной установки - материал не устойчив к УФ-излучению
• Не рекомендовано применение в местах с частыми механическими ударами (например, на производстве с тяжёлым оборудованием)
• Запрещён монтаж в сырых помещениях без дополнительной герметизации (ванная, баня, подвалы с протечками)
• Не подходит для кабелей с внешним диаметром более 10 мм - возможен перегрев и затруднённый монтаж

Примеры использования

• Прокладка проводов от распределительной коробки к розеткам в новостройке
• Обустройство сети Ethernet и телефонных кабелей в офисе
• Подключение сигнализации и видеонаблюдения в жилом доме
• Временная прокладка кабелей на стройплощадке перед замоноличиванием

Практические советы

• При монтаже на бетонную стену сверлите отверстия точно по перфорации - шаг 20–25 см достаточен для надёжной фиксации
• Если кабели плотно заполняют сечение, оставьте запас 10–15% - это снижает нагрев и упрощает будущую замену
• Для длинных трасс используйте соединители Legrand DLP - они обеспечивают герметичность и сохраняют целостность канала
• Не используйте этот кабель-канал как основание для крепления тяжёлых устройств - он рассчитан только на нагрузку от проводов
• При необходимости резки - используйте ножницы по металлу или ножовку по пластику; после резки зачистите острые края
