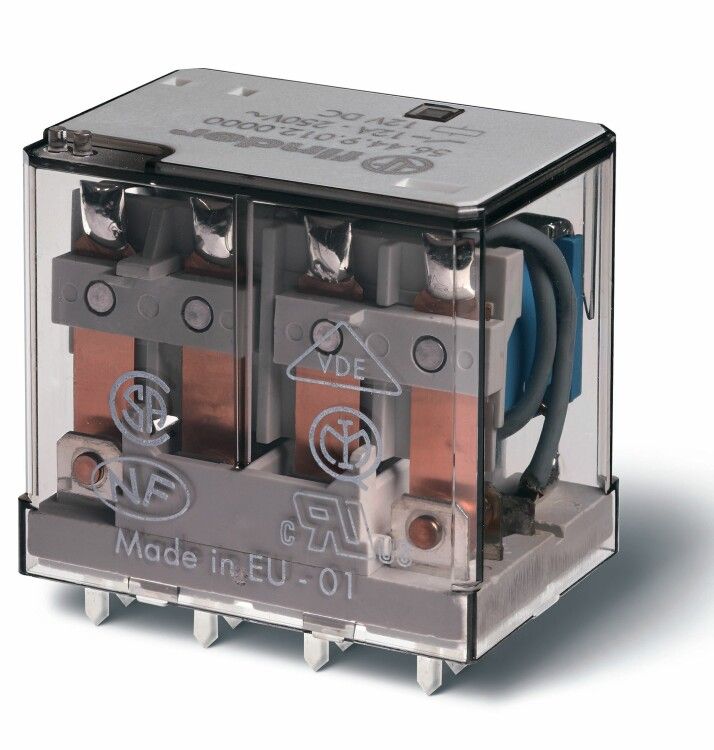

Миниатюрное силовое электромеханическое реле; монтаж на печатную плату; 4CO 12A; контакты AgNi; катушка 230В AC | 564482300000 Finder 56.44.8.230.0000

Электромеханическое реле Finder 56 564482300000 - компактное промежуточное реле с четырьмя переключающими контактами, рассчитанное на управление нагрузкой до 12 А при напряжении 230 В переменного тока. Подходит для установки на печатную плату в автоматизированных системах, где важна надёжность и плотная упаковка компонентов.

Назначение и область применения

Реле Finder 56 564482300000 используется для коммутации слаботочных сигналов в мощные нагрузки. Его применяют в устройствах автоматизации: панелях управления, контроллерах, промышленной электронике, системах освещения и малых станках. Благодаря разъемному подключению, реле легко заменяется без пайки, что удобно при обслуживании и ремонте.

Технические характеристики

• Напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток контактов: 12 А
• Количество контактов: 4 переключающих (4CO - четыре переключаемые группы)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Способ монтажа: монтаж на печатную плату (SMD-тип, штепсельное подключение)
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Сертификация: соответствует EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 56 564482300000 имеет стандартизованный штепсельный разъём, совместимый с базами серии 90. Для монтажа требуется PCB с отверстиями под выводы и гнездо для фиксации. Не требует пайки - достаточно вставить реле в панель. Убедитесь, что шаг выводов соответствует 2,5 мм. Катушка активируется при 230 В AC +-10%, несовместима с постоянным током. Максимальная плотность установки - до 4 реле на 1 см² при хорошем теплоотводе.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1 (базовые требования), EN 61810-2 (требования к контактам) и EN 61810-7 (тестирование на долговечность). Сертифицировано для работы в промышленных условиях. Отсутствие защиты от пыли и влаги (IP20) делает его непригодным для открытых площадок или сырых помещений.

Преимущества

• Высокая коммутационная способность: 12 А при 230 В AC - подходит для большинства бытовых и промышленных нагрузок
• Контакты из AgNi обеспечивают длительный срок службы даже при частых включениях
• Штепсельное подключение позволяет менять реле за секунды без инструментов
• Миниатюрный форм-фактор экономит место на плате
• Поддерживает высокую плотность сборки благодаря компактным габаритам

Ограничения применения

• Не предназначено для работы в условиях пыли, влаги или агрессивной среды - IP20 недостаточен для улицы или цехов с брызгами
• Только переменный ток: нельзя использовать с источниками постоянного тока
• Максимальная рабочая температура +40C; при более высоких температурах возможен снижение срока службы
• Нет нормальных замкнутых контактов (НО): все 4 контакта - переключающие, что важно учитывать при проектировании схем

Примеры использования

• Управление двигателями насосов в системах HVAC через PLC
• Коммутация нагревательных элементов в термоконтроллерах
• Переключение режимов работы конвейеров в автоматических линиях
• Релейные модули в распределительных щитах с микроконтроллерами

Практические советы

• При проектировании платы учтите зазор между соседними реле - рекомендуется 3–5 мм для лучшей вентиляции
• Для нагрузок выше 8 А используйте радиаторы или обеспечьте свободный поток воздуха вокруг реле
• Проверяйте соответствие напряжения сети: скачки выше 250 В могут повредить катушку
• При замене всегда выключайте питание - даже при отключенном сигнале, контакты могут находиться под напряжением
• Для частого переключения (более 1000 циклов/час) проверяйте износ контактов каждые 6 месяцев
