Миниатюрное универсальное электромеханическое реле; монтаж в розетку; 3CO 10A; контакты AgNi; катушка 24В DC | 553390240090 Finder 55.33.9.024.0090

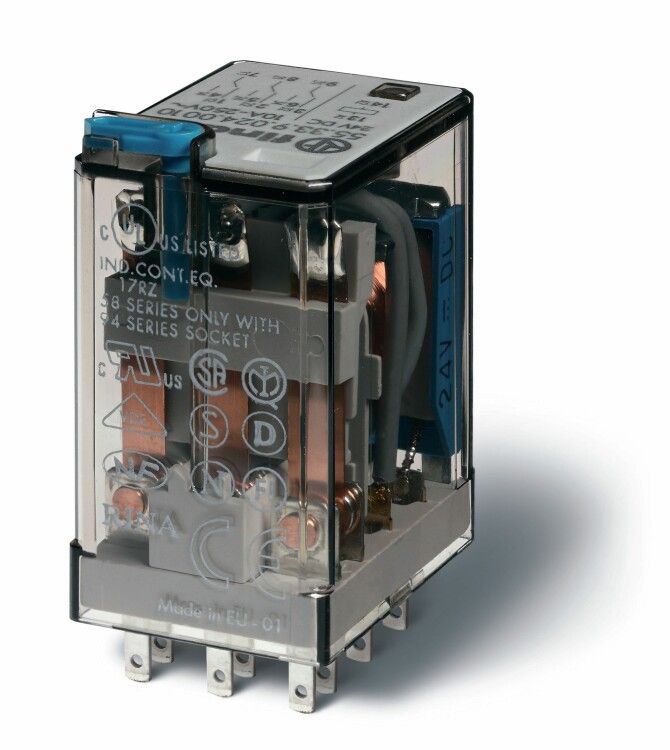

Реле миниатюрное универсальное электромеханическое Finder 55.33.9.024.0090 - компактное промежуточное реле с штепсельным подключением, предназначенное для коммутации нагрузок до 10 А постоянного тока. Устройство устанавливается в стандартную розеточную платформу, что упрощает замену и обслуживание. Подходит для автоматизации оборудования, систем управления и промышленной электроники.

Назначение и область применения

Реле Finder 55.33.9.024.0090 используется для управления цепями высокой мощности с помощью слаботочных сигналов. Благодаря трём переключающим контактам типа CO (перекидному), оно позволяет одновременно коммутировать три независимые цепи: одну нормально замкнутую, одну нормально разомкнутую и одну общую. Применяется в системах автоматического управления, на станках, конвейерах, в распределительных щитах и устройствах безопасности.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 24 В DC
• Номинальный ток контактов: 10 А
• Количество контактов: 3 (1NO + 1NC + 1COM - один набор перекидных контактов)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Индикация: встроенный светодиод показывает состояние активации катушки
• Функциональные опции: кнопка ручного тестирования и встроенный демпферный диод для гашения ЭДС самоиндукции
• Материал корпуса: термостойкий пластик
• Подключение: штепсельное - через стандартный 10-контактный разъём
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 55.33.9.024.0090 совместимо с розетками серии FINDER 55.00.xxxx. Монтаж осуществляется путём вставки в соответствующий пластины с контактными площадками - без пайки. Разъём обеспечивает быстрый доступ и замену без инструментов. Катушка имеет определённую полярность: "+" и "-" должны соблюдаться при подключении 24 В DC. Неправильная полярность не повредит устройство, но светодиод не будет светить.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1 (базовые требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование с учётом опций). Интегрированный диод защищает схему управления от импульсов обратной ЭДС при отключении катушки. Сертифицировано для работы в условиях промышленной среды с уровнем загрязнения 2.

Преимущества

• Штепсельное подключение - замена занимает менее 1 минуты, не требует отсоединения проводов
• Контакты из AgNi - долгий срок службы даже при переключении индуктивных нагрузок
• LED-индикация - наглядно показывает рабочее состояние без внешних приборов
• Кнопка теста - позволяет проверить работоспособность реле без подачи сигнала управления
• Встроенный диод - снижает риск повреждения контроллеров и PLC
• Компактный форм-фактор - экономит место в щитах и модульных конструкциях

Ограничения применения

• Не предназначено для установки во влажных или запылённых помещениях - степень защиты IP20 не обеспечивает защиту от брызг и пыли
• Запрещено использовать для переменного тока - катушка рассчитана только на 24 В DC
• Максимальная коммутируемая мощность - 240 Вт при 24 В DC; при более высоких напряжениях ток должен быть снижен
• Не рекомендуется для частого включения/выключения (>1000 циклов/час) при максимальном токе - возможен износ контактов
• Не поддерживает монтаж на DIN-рейку - требуется специальная розетка

Примеры использования

• Управление двигателем постоянного тока в конвейерной ленте через PLC
• Переключение режимов работы станка (быстрая / медленная скорость)
• Аварийное отключение освещения при срабатывании датчика давления
• Коммутация сигнализационных цепей в системах безопасности
• Резервное питание насоса при отказе основного источника

Практические советы

• При подключении катушки всегда используйте предохранитель на 1–2 А последовательно - защитит контроллер от пробоя
• Проверьте соответствие розетки типу 55.00.xxx перед установкой - не все розетки подходят
• Если светодиод не горит, проверьте полярность подключения и целостность диода
• При использовании с индуктивными нагрузками (катушки, двигатели) убедитесь, что встроенного диода достаточно - при больших энергиях добавьте внешний демпфер
• Часто меняйте реле при работе с током выше 7 А - увеличит срок службы всей системы
• Храните реле в сухом месте - даже при UHL4 влажность может вызвать коррозию контактов при длительном хранении
