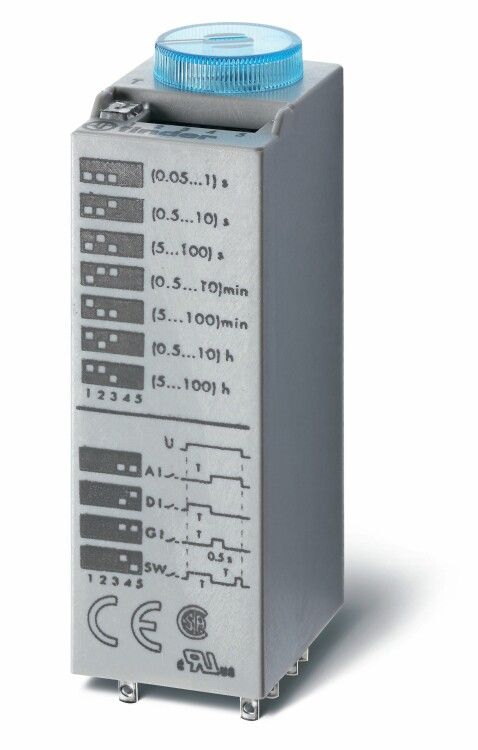

Миниатюрный мультифункциональный таймер (AI, DI, SW, GI); монтаж в розетку; питание 125В АС/DC; 3CO 10A | 850301250000 Finder 85.03.0.125.0000

Таймер мультифункциональный миниатюрный Finder 85.03.0.125.0000 - компактное устройство для автоматического управления нагрузками с точной настройкой временных интервалов. Устанавливается прямо в розетку, работает от сети 125 В переменного или постоянного тока, имеет три коммутируемых контакта на 10 А и подходит для задач, где важна надёжная фиксация и быстрый монтаж.

Назначение и область применения

Таймер мультифункциональный миниатюрный Finder 85.03.0.125.0000 предназначен для автоматизации процессов, требующих точного контроля времени включения, выключения или импульсного воздействия. Подходит для использования в системах управления освещением, вентиляцией, насосами, конвейерами, маломощными станками и другим оборудованием, где требуется автономное управление без внешнего контроллера.

Технические характеристики

• Напряжение питания: 125 В AC/DC - совместим с большинством промышленных и бытовых сетей;
• Коммутируемый ток: до 10 А на каждый из трёх контактов - позволяет управлять нагрузками мощностью до 2,3 кВт при 230 В;
• Диапазон времени: от 0,05 секунды до 100 часов - поддерживает как микросекундные импульсы, так и длительные циклы;
• Количество переключающих контактов: 3 CO (перекидных) - каждый контакт может замыкать и размыкать цепь;
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли;
• Подключение: разъёмное - через встроенный штепсельный разъём, что исключает необходимость в проводах;
• Материал корпуса: пластик - лёгкий, устойчивый к механическим повреждениям;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C;
• Нормативный документ: EN 61812-1 - соответствует европейскому стандарту на реле и таймеры.

Совместимость и монтаж

Таймер мультифункциональный миниатюрный Finder 85.03.0.125.0000 устанавливается напрямую в стандартную розетку. Он имеет встроенное штепсельное гнездо - достаточно вставить его в розетку, а затем подключить нагрузку в сам таймер. Комплектуется металлической клипсой 094.81 для фиксации устройства на DIN-рейке или другой поверхности. Монтаж занимает менее минуты, не требует инструментов. Обязательно проверьте соответствие типоразмера вашей розетки - устройство предназначено для стандартных евроконнекторов.

Безопасность и стандарты

Таймер соответствует стандарту EN 61812-1, который гарантирует безопасность работы с электрическими реле. Класс защиты IP40 предотвращает попадание твердых частиц размером более 1 мм, но не обеспечивает защиту от влаги - не используйте в сырых помещениях, на улице или рядом с источниками воды. Напряжение 125 В - ниже опасного порога, однако работа с любым током требует соблюдения правил электробезопасности.

Преимущества

• Миниатюрный размер - экономит место в распределительных щитках и на панелях;
• Три перекидных контакта - позволяют реализовать сложные логические сценарии без дополнительных реле;
• Гибкие функции: задержка на включение, импульсный режим, формирование импульсов - всё в одном устройстве;
• Штепсельное подключение - исключает ошибки при подключении проводов и ускоряет замену;
• Работа от AC/DC - универсальность для различных типов сетей;
• Металлическая клипса в комплекте - удобная фиксация даже при вибрациях.

Ограничения применения

• Не допускается установка во влажных средах - IP40 не защищает от брызг и пара;
• Напряжение питания строго 125 В - нельзя использовать в сетях 220–240 В без преобразователя;
• Нет встроенной индикации состояния - невозможно визуально определить, активирован ли таймер;
• Не рекомендован для частых включений свыше 10 000 циклов в час - возможен износ контактов;
• Запрещена установка в местах с высокой запылённостью - пыль может забивать механизм регулировки.

Примеры использования

• Освещение в цеху: включается на 10 минут после начала рабочего дня, потом отключается;
• Вентилятор в помещении: работает импульсами каждые 15 минут по 30 секунд;
• Автоматический полив: насос включается на 2 минуты через 1 час после старта системы;
• Конвейер: после получения сигнала запуска, таймер даёт импульс 0,5 сек на соленоид, чтобы сместить деталь;
• Аварийная система: при срабатывании датчика - таймер включает звуковой сигнал на 30 секунд, затем отключает.

Практические советы

• Проверяйте совпадение типа розетки перед установкой - устройство не подходит для американских или штыревых разъёмов;
• При использовании в условиях вибраций закрепите таймер металлической клипсой 094.81 - это снижает риск отсоединения;
• Настройку времени выполняйте при отключенном питании - изменение параметров под напряжением может вызвать сбои;
• Для долгой службы не нагружайте контакты выше 10 А - даже кратковременные перегрузки сокращают срок службы;
• Если нужна защита от влаги - используйте таймер внутри герметичного корпуса или в сухом щите;
• При замене аналога - учтите, что Finder 85.03.0.125.0000 отличается от других моделей наличием именно трёх перекидных контактов и штепсельного входа.
