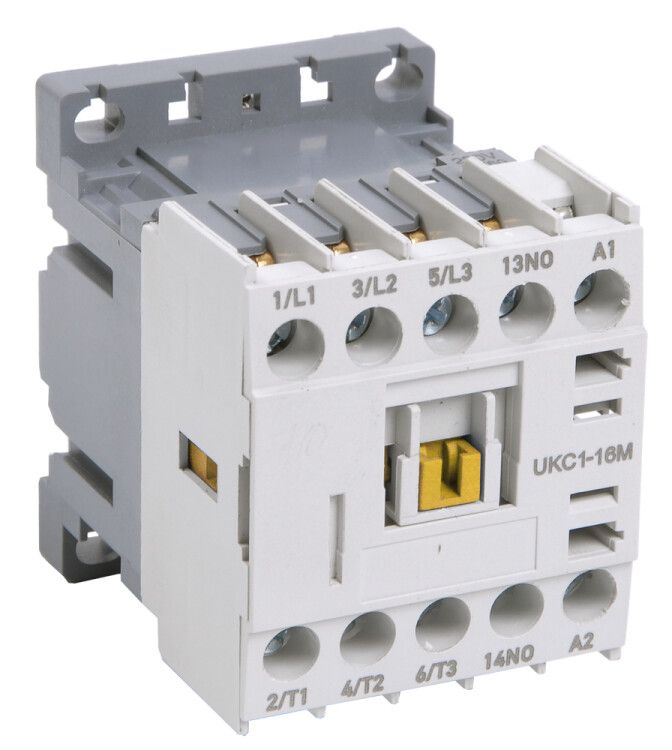

Миниконтактор МКИ-11611 16А 230В/АС3 1Н3 KARAT IEK KMM11-016-230-01

Миниконтактор МКИ-11611 16А 230В/АС3 1Н3 от IEK - компактное устройство для дистанционного включения и отключения электрических нагрузок, особенно подходящее для управления двигателями и нагревательными элементами. Артикул kmm11-016-230-01 относится к серии МКИ и рассчитан на работу в системах автоматизации с DIN-рейкой.

Назначение и область применения

Миниконтактор МКИ-11611 16А 230В/АС3 1Н3 используется для коммутации силовых цепей переменного тока в системах управления. Подходит для управления электродвигателями мощностью до 5 кВт (категория АС3) и нагревательными приборами (категория АС1). Часто применяется в панелях управления станков, конвейеров, насосов, вентиляции и других промышленных установках.

Технические характеристики

• Номинальный ток: 16 А (при AC3 - управление двигателями)
• Напряжение катушки управления: 230 В переменного тока
• Число силовых полюсов: 3 - позволяет коммутировать три фазы
• Дополнительные контакты: 1 нормально закрытый (НЗ) и 3 нормально открытых (НО)
• Мощность потребления катушки: 3 Вт - низкий расход энергии
• Максимальное сечение провода: 4 мм2 - совместим с распространённой медной проводкой
• Степень защиты: IP20 - защищает от прикосновений и крупных частиц, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температурах от -25C до +50C, устойчив к влажности и перепадам
• Срок службы: 10 лет (электрическая износостойкость), механическая - 12 млн циклов
• Подключение: винтовые зажимы
• Монтаж: на DIN-рейку 35 мм
• Нормативы: соответствие ГОСТ Р 50030.4.1 и ГОСТ 14254, ГОСТ 15150

Совместимость и монтаж

Миниконтактор МКИ-11611 16А 230В/АС3 1Н3 легко устанавливается на стандартную DIN-рейку. Для подключения входящих и выходящих проводов используются винтовые зажимы - достаточно затянуть кабель сечением до 4 мм2. Катушка управления питается от 230 В переменного тока, что типично для промышленных сетей. Дополнительные контакты можно использовать для сигнализации состояния (например, “работает” или “отключено”) в пульте управления. Совместим с другими изделиями серии МКИ и контактными модулями IEK.

Безопасность и стандарты

Миниконтактор МКИ-11611 16А 230В/АС3 1Н3 соответствует требованиям ГОСТ Р 50030.4.1, который регламентирует безопасность аппаратов управления. Сертифицирован по системе С-СN.AВ28.В15019. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не предназначен для работы во влажных средах или на улице. Климатическое исполнение УХЛ4 гарантирует надёжную работу в неотапливаемых помещениях с высокой влажностью, таких как цеха, склады, тепличные хозяйства.

Преимущества

• Компактный размер - экономит место в распределительных щитах
• Низкое энергопотребление катушки (3 Вт) снижает нагрузку на источник управления
• Наличие трёх силовых полюсов позволяет работать с трёхфазными нагрузками без внешних реле
• Работает в широком диапазоне температур - подходит для холодных и жарких условий
• Высокая механическая износостойкость - 12 миллионов операций
• Простая замена - совместим с аналогичными изделиями других производителей по габаритам

Ограничения применения

• Не предназначен для постоянного подключения к сети 380 В - только 230 В на катушку
• Защита IP20 запрещает использование в сырых, пыльных или наружных условиях
• Не поддерживает реверсирование - нельзя применять для изменения направления вращения двигателя
• Максимальная мощность нагрузки ограничена 5 кВт при AC3; для больших двигателей требуется более мощный контактор
• Не имеет встроенной защиты от перегрузки - требует внешней термической защиты (тепловое реле)

Примеры использования

• Управление трехфазным асинхронным двигателем насоса в системе водоснабжения
• Включение группы индукционных печей через сигнал от PLC
• Автоматический запуск вентилятора при достижении заданной температуры
• Коммутация светильников в промышленном освещении с использованием одного из НО контактов для индикации

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает перегрев
• Убедитесь, что напряжение на катушке точно 230 В +-10%; завышенное напряжение сокращает срок службы
• Для защиты от скачков напряжения рекомендуется установить варистор параллельно катушке
• При работе с двигателями обязательно используйте внешнее тепловое реле - сам контактор не защищает от перегрузки
• При замене старого контактора сверьте количество и тип дополнительных контактов - МКИ-11611 имеет 1НЗ+3НО, что часто бывает достаточным
• Проверяйте посадочные размеры перед заказом - хотя стандарт DIN-рейки универсальный, габариты могут отличаться у конкурентов
