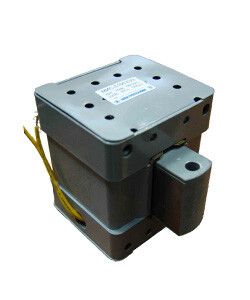

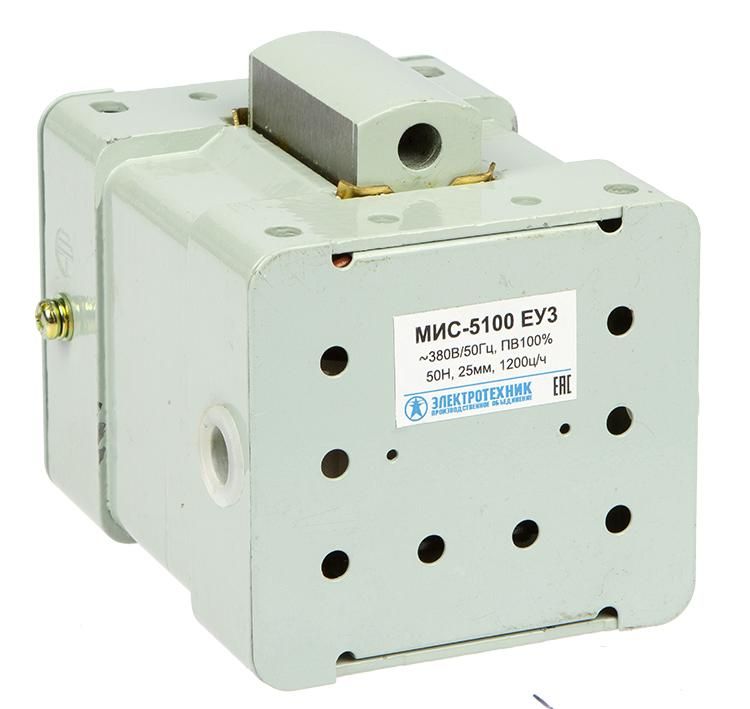

Электромагниты МИС-5100 МУ3, 380В, тянущее исполнение, ПВ 100%, IP20, с гибкими выводами, электромагнит (ЭТ) | ET008582 Электротехник

Электромагнит МИС-5100 МУ3 - устройство для дистанционного управления механическими механизмами через электромагнитное притяжение. Бренд Электротехник предлагает эту модель с питанием 380 В, тянущим действием и гибкими выводами, что делает её удобной для установки в плотных или сложных конструкциях.

Назначение и область применения

Электромагнит МИС-5100 МУ3 используется для удалённого включения и выключения исполнительных механизмов - например, замков, заслонок, клапанов, фиксаторов или рычажных систем. Подходит для промышленного оборудования: автоматических линий, конвейеров, станков, систем безопасности. Также применяется в бытовых устройствах с дистанционным управлением. Работает только в вертикальном положении.

Технические характеристики

• Напряжение питания: 380 В переменного тока (частота 50/60 Гц)
• Тип действия: тянущее - сердечник перемещается внутрь катушки при включении
• Рабочий ток: 1,4–16 А - соответствует нагрузкам от малых до средних
• Постоянная нагрузка: ПВ 100% - можно включать постоянно без перегрева
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды
• Температурный диапазон: от –40 C до +40 C
• Выходы: гибкие провода - упрощают подключение и компоновку

Совместимость и монтаж

Электромагнит МИС-5100 МУ3 совместим со всеми устройствами, которые требуют тянущего усилия и работают от сети 380 В. Для монтажа важно обеспечить прочную фиксацию корпуса и правильное направление движения якоря - он должен свободно двигаться вдоль оси без заклинивания. Гибкие выводы позволяют легко подсоединить провода даже при ограниченном доступе. Убедитесь, что сечение проводов соответствует току нагрузки (до 16 А).

Безопасность и стандарты

Электромагнит соответствует требованиям к оборудованию для работы в промышленных сетях переменного тока. Отсутствие защиты от пыли и влаги (IP20) требует установки внутри закрытых щитов или помещений. Не предназначен для открытой эксплуатации или агрессивных сред.

Преимущества

• ПВ 100% позволяет использовать устройство без пауз - идеально для постоянной работы
• Гибкие выводы снижают риск повреждения при сборке и обслуживании
• Широкий диапазон входных напряжений в серии МИС даёт возможность замены в случае изменения сети
• Механизм тянущего типа надёжен и часто предпочтителен для систем с пружинным возвратом

Ограничения применения

• Не работает в условиях повышенной запылённости или влажности - IP20 недостаточно для таких сред
• Обязательна вертикальная установка; горизонтальное или перевёрнутое положение нарушает работу
• Подходит только для переменного тока - нельзя подключать к постоянному напряжению
• Не предназначен для частого циклического включения/выключения свыше 60 раз в минуту - возможен перегрев

Примеры использования

• Фиксация дверей шкафов в производственных помещениях
• Управление воздушными заслонками в системах вентиляции
• Активация тормозных механизмов на конвейерах
• Запирание технологических люков на станках
• Автоматическое открытие/закрытие клапанов в пищевой промышленности

Практические советы

• Проверьте посадочные размеры перед установкой - сердечник должен точно попадать в направляющую механизма
• Используйте защитные диоды или RC-цепочки при коммутации - продлевают срок службы контактных элементов
• Не затягивайте гибкие выводы слишком сильно - это может повредить изоляцию или вызвать обрыв
• Если требуется защита от внешней среды - поместите электромагнит МИС-5100 МУ3 в герметичный корпус или щит с классом защиты IP54+
• Для замены аналогов проверьте соответствие типов исполнения: МИС-Х1ХХ - тянущее, МИС-Х2ХХ - толкающее
