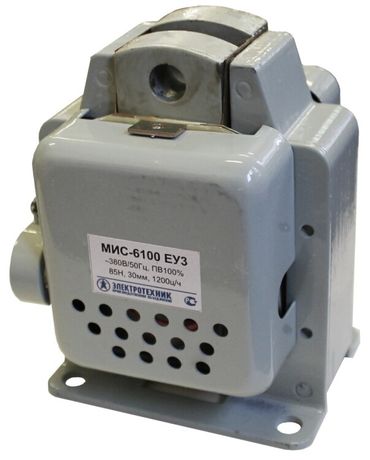

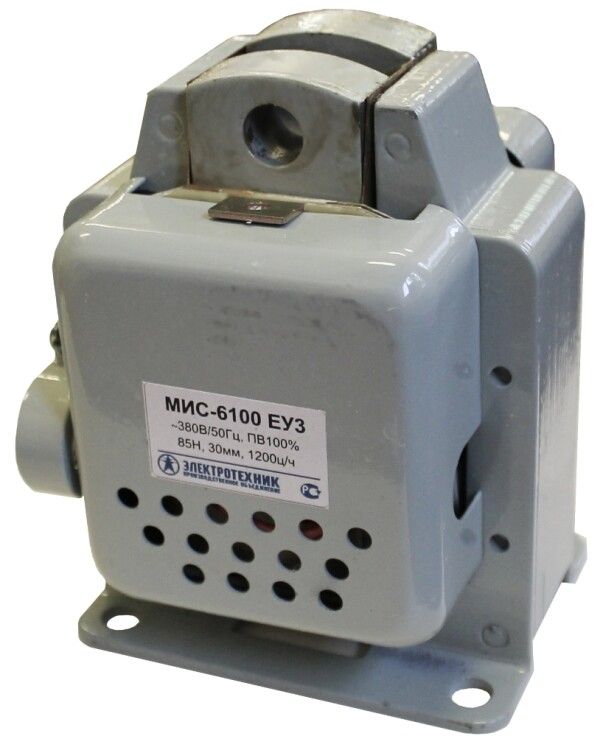

Электромагниты МИС-6100 ЕУ3, 220В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) | ET053661 Электротехник МИС 6100 220В 50Гц

Электромагнит МИС-6100 ЕУ3, 220В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами - это надёжное устройство для дистанционного управления механическими системами в промышленной автоматике. Бренд Электротехник выпускает эту модель в сериях, где каждый элемент продуман для устойчивой работы в условиях постоянной нагрузки.

Назначение и область применения

Электромагнит МИС-6100 ЕУ3 предназначен для дистанционного включения и выключения исполнительных механизмов - например, замков, заслонок, клапанов, тормозов. Подходит для установки в системах автоматизации станков, конвейеров, ленточных транспортеров, оборудования пищевой и фармацевтической промышленности. Работает в цепях переменного тока, обеспечивая точное и быстрое перемещение механизма за счёт тянущего усилия.

Технические характеристики

• Напряжение питания: 220 В переменного тока (частота 50/60 Гц)
• Тип действия: тянущее - якорь движется внутрь катушки при включении
• Рабочий ток: 1,2–27 А (зависит от модели и нагрузки)
• Постоянный режим работы: ПВ 100% - можно включать постоянно без перегрева
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от пыли и воды
• Температурный диапазон: от –40 C до +40 C
• Выводы: жесткие - провода выходят прямо из корпуса, без гибких кабельных соединений
• Монтажное положение: только вертикальное - установленная горизонтально может снижать эффективность

Совместимость и монтаж

Электромагнит МИС-6100 ЕУ3 совместим с любыми устройствами, требующими тянущего усилия и работающими от сети 220 В. Жесткие выводы позволяют подключить его напрямую через клеммы или шины, что исключает необходимость в дополнительных разъёмах. Для монтажа требуется закрепление на металлической поверхности - корпус работает как часть магнитной цепи. Убедитесь, что посадочное место соответствует габаритам устройства, и соблюдайте вертикальную ориентацию. Нельзя использовать с удлинителями или сетями с высоким уровнем помех - это вызывает перегрев и отказ.

Безопасность и стандарты

Электромагнит МИС-6100 ЕУ3 соответствует требованиям к оборудованию для промышленного использования. Степень защиты IP20 предполагает работу внутри щитов, панелей или закрытых корпусов - не предназначен для открытой установки на улице или во влажных помещениях. Применяется в соответствии с нормами безопасности для электрооборудования низкого напряжения (IEC 60947-5-1).

Преимущества

• ПВ 100% - возможность длительной работы без пауз, без риска перегрева
• Жесткие выводы - минимизация числа соединений, повышение надёжности
• Широкий диапазон входного напряжения - совместим с сетями 110–500 В, хотя данная модель оптимизирована под 220 В
• Высокая механическая прочность корпуса - устойчив к вибрациям и ударным нагрузкам
• Простота замены - взаимозаменяем с другими моделями серии МИС при одинаковом типе исполнения

Ограничения применения

• Не допускается использование вне закрытых помещений - IP20 не защищает от пыли, влаги, брызг
• Запрещён горизонтальный монтаж - снижается усилие и срок службы
• Не подходит для частого включения-выключения более 120 раз в час - возможен перегрев катушки
• Не используется в средах с агрессивными химическими веществами - корпус не имеет специального покрытия
• Требуется наличие ферромагнитной поверхности для крепления - на пластике или алюминии не будет работать

Примеры использования

• Автоматические двери в производственных цехах - удержание и освобождение запора
• Тормозные системы на ленточных конвейерах - моментальное торможение при отключении питания
• Клапаны в системах подачи воздуха - управление потоком газа
• Запирающие устройства в автоматических линиях сборки
• Системы аварийного отключения на станках с ЧПУ

Практические советы

• Проверьте силу тяги перед установкой - она зависит от материала и толщины магнитопровода
• Подключайте через автоматический выключатель с характеристикой C или D - чтобы избежать ложных срабатываний при пусковых токах
• Не используйте этот электромагнит МИС-6100 ЕУ3 рядом с мощными источниками радиопомех - может возникнуть самопроизвольное срабатывание
• При замене старого устройства сверьте тип исполнения: тянущее (МИС-Х1ХХ) против толкающего (МИС-Х2ХХ) - они не взаимозаменяемы
• Если нужна защита от внешней среды - выбирайте аналогичную модель с IP65 или IP67, а не этот вариант
