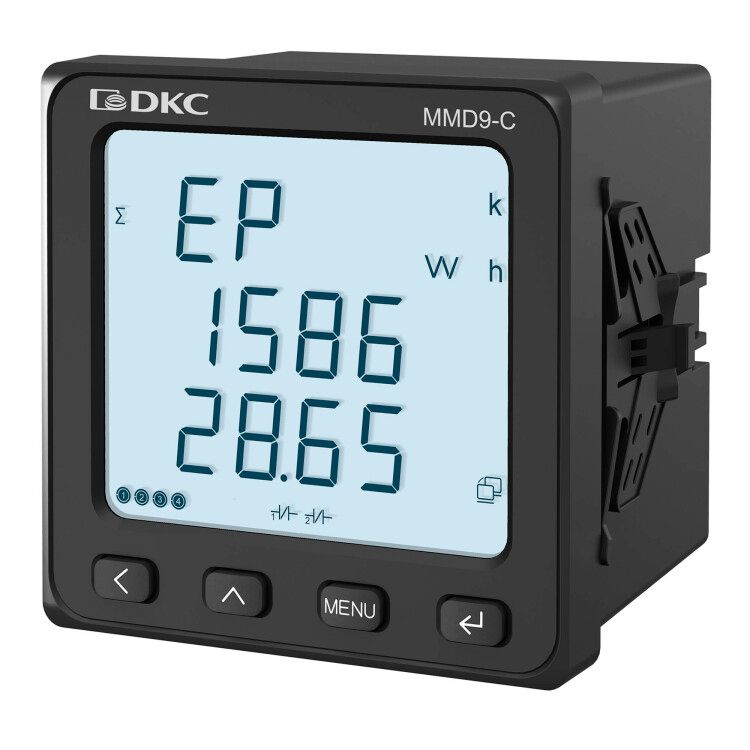

Многофункциональное измерительное устройство MMD9-C, LCD дисплей | MMD9-C-RSDA DKC ДКС

Устройство измерительное многофункциональное MMD9-C от DKC - это компактный прибор для точного измерения и передачи параметров электросети, включая реактивную мощность, напряжение, ток и энергию. Модель с интерфейсом RS-485 и Modbus подходит для автоматизированных систем учета и контроля на промышленных объектах.

Назначение и область применения

Устройство измерительное многофункциональное MMD9-C предназначено для постоянного мониторинга и записи ключевых параметров электрической сети. Его используют там, где требуется сбор данных для анализа эффективности потребления энергии, выявления перегрузок или интеграция в системы АСКУЭ. Подходит для установки на щитах управления, в распределительных пунктах, на участках с высокими требованиями к точности учёта - например, на производствах, в ТЭЦ, на конвейерах и насосных станциях.

Технические характеристики

• Основная функция: измерение реактивной мощности
• Дисплей: ЖК-экран для наглядного отображения текущих значений
• Интерфейс связи: RS-485 с протоколом Modbus RTU
• Поддерживаемые параметры: напряжение, ток, частота, активная/реактивная/полная мощность, коэффициент мощности, энергия в двух направлениях, гармонические составляющие
• Работает в сетях переменного тока 50–60 Гц
• Не имеет встроенных реле или импульсных выходов - только цифровая связь

Совместимость и монтаж

Устройство измерительное многофункциональное MMD9-C устанавливается в шкафы управления или DIN-рейку (стандарт 35 мм). Для работы необходим внешний источник питания 220 В AC или 24 В DC - тип питания указан в документации производителя. Кабели связи RS-485 должны быть экранированными, с правильным подключением A/B (+-) и заземлённой экраном одной стороны. Протокол Modbus RTU позволяет подключить до 247 устройств на одну шину, но рекомендуется не более 15–20 при длинных трассах. Настраивается через ПО DKC или любую SCADA-систему, поддерживающую Modbus.

Безопасность и стандарты

Производитель DKC указывает соответствие нормам безопасности IEC 61010-1 (для электрооборудования измерения) и EMC-совместимости. Устройство классифицируется как оборудование класса защиты II - не требует заземления корпуса. Работает в температурном диапазоне от –10C до +55C. Безопасно применять в помещениях с уровнем загрязнения 2 и степенью защиты IP20.

Преимущества

• Один прибор заменяет несколько однofункциональных счетчиков - снижает затраты на монтаж и обслуживание
• ЖК-дисплей позволяет контролировать параметры без подключения к компьютеру
• RS-485 обеспечивает надёжную передачу данных на расстояние до 1200 метров
• Поддержка Modbus - совместимость с большинством промышленных систем автоматизации
• Запись энергии в двух направлениях - удобна для объектов с генерацией (например, солнечными панелями)

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли выше IP20
• Нет встроенного релейного выхода - нельзя использовать для аварийного отключения без внешнего контроллера
• Требуется внешнее питание; не работает от цепи измеряемого тока
• Не измеряет параметры постоянного тока - только переменный ток 50/60 Гц
• Не поддерживает Ethernet, Wi-Fi или Bluetooth - только последовательный интерфейс RS-485

Примеры использования

• На заводе: контроль качества реактивной мощности для оптимизации работы конденсаторных установок
• В жилом комплексе: сбор данных по энергопотреблению этажей для бухгалтерского учёта
• На солнечной электростанции: фиксация выработки и потребления в обоих направлениях
• В системе HVAC: мониторинг нагрузки на компрессоры и насосы с записью графиков

Практические советы

• Перед монтажом проверьте, что напряжение питания соответствует заявленному в спецификации - неверное питание повредит плату
• При подключении RS-485 используйте терминирующий резистор 120 Ом на крайних устройствах шины
• Для точности измерений подключайте токовые трансформаторы с одинаковым коэффициентом преобразования
• Чтобы избежать помех, прокладывайте кабель RS-485 отдельно от силовых проводов
• Обновите прошивку через ПО DKC, если доступны новые версии - они исправляют ошибки и добавляют функции
• Артикул mmd9-c-rsda - это модель именно с RS-485; не путайте с другими вариантами серии MMD9 без цифрового интерфейса
