МНОГОФУНКЦИОНАЛЬНЫЙ ПУСКАТЕЛЬ 25-63A AC230V СТАНДАРТНЫЙ | MFS63MS Systeme Electric APC

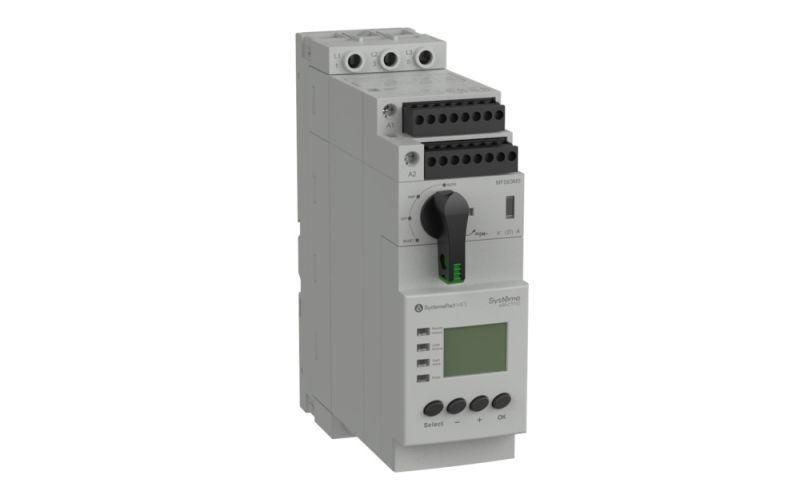

Пускатель многофункциональный 25–63 A AC230 V стандартный от Systeme Electric - компактное устройство, заменяющее сразу несколько элементов: автоматический выключатель, контактор, тепловое реле и разъединитель. Артикул mfs63ms предназначен для частых пусков и надёжной защиты двигателей в промышленных системах.

Назначение и область применения

Этот пускатель управляет запуском и остановкой трёхфазных электродвигателей мощностью до 63 А, одновременно защищая их от перегрузок, коротких замыканий и других аварийных режимов. Подходит для установки на станках, насосах, вентиляционных системах, конвейерах и другом оборудовании, где требуется частый пуск и точная защита.

Технические характеристики

• Токовый диапазон: 25–63 А - можно точно настроить порог срабатывания под конкретный двигатель
• Напряжение управления: 230 В переменного тока - совместим с распространёнными сетями промышленного освещения и контроля
• Число полюсов: 3P - для трёхфазных цепей
• Короткозамыкательная способность: 50 кА - обеспечивает безопасное отключение даже при серьёзных КЗ
• Исполнение: стандартное - без специальных защит от внешних воздействий, рассчитано на внутреннюю установку
• ЖК-дисплей - показывает текущий ток, состояние устройства и возможные ошибки
• Дополнительные контакты: 2 нормально открытых + 2 нормально закрытых - для передачи сигналов в систему управления
• Сигнальные контакты: 2 НО + 1 НЗ - позволяют индицировать работу, остановку или аварию
• Контакт аварии: 1 НЗ - активируется при срабатывании защиты, используется для остановки всей системы
• Монтаж: на DIN-рейку или монтажную плату - гибкая установка в шкафах и панелях

Совместимость и монтаж

Пускатель многофункциональный 25–63 A AC230 V стандартный совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа на плате предусмотрены крепёжные отверстия. Устройство требует свободного доступа для обслуживания и вентиляции - не устанавливайте в герметичных корпусах без принудительного охлаждения. Подключение проводов - зажимы с моментом затяжки 1,8–2,2 Нм. Не используйте многожильные провода без наконечников.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 (контакторы и пускатели) и IEC 60947-2 (автоматические выключатели). Сертифицирован для работы в условиях промышленных помещений класса IP20. Защита от перегрева и КЗ реализована в соответствии с требованиями безопасности EN 60204-1.

Преимущества

• Замена нескольких устройств одним - снижает количество соединений, занимаемое место и время монтажа
• Цифровой ЖК-дисплей даёт реальную информацию о нагрузке и состоянии - исключает необходимость внешних измерителей
• Гибкая настройка тока срабатывания - позволяет адаптировать защиту под любой тип двигателя
• Раздельные сигнальные и аварийные контакты - обеспечивают точную диагностику и интеграцию в SCADA-системы
• Высокая коммутационная способность (50 кА) - гарантирует долгую службу даже в агрессивных сетях

Ограничения применения

• Не предназначено для наружной установки - отсутствует защита от влаги и пыли выше IP20
• Не работает при температуре ниже −25 C и выше +70 C - требует контролируемого микроклимата
• Не поддерживает регулирование скорости двигателя - только пуск/остановка и защита
• Требует правильного подбора сечения кабеля - при превышении тока свыше 63 А устройство будет работать некорректно
• Не совместим с постоянным током - только переменный ток 230 В

Примеры использования

• Промышленный конвейер с асинхронным двигателем 45 А - пускатель обеспечивает мягкий запуск и защиту от заклинивания
• Водяной насос в системе охлаждения - сработает при перегрузке и отправит сигнал аварии в центральный пульт
• Станок с ЧПУ - интегрируется в систему управления через дополнительные контакты, фиксируя статус “готов” / “неисправен”

Практические советы

• Перед первым запуском проверьте установленную уставку тока - она должна соответствовать номинальному току двигателя +-5%
• Используйте наконечники на медных жилах - это предотвращает ослабление контактов при вибрациях
• Настройте контакт аварии на вход PLC - так система сможет автоматически заблокировать оборудование после срабатывания защиты
• Не закрывайте пускатель многофункциональный 25–63 A AC230 V стандартный плотными крышками - нужен воздушный зазор для теплоотвода
• Проверяйте дисплей ежемесячно - он покажет накопленные перегрузки и поможет спрогнозировать обслуживание
