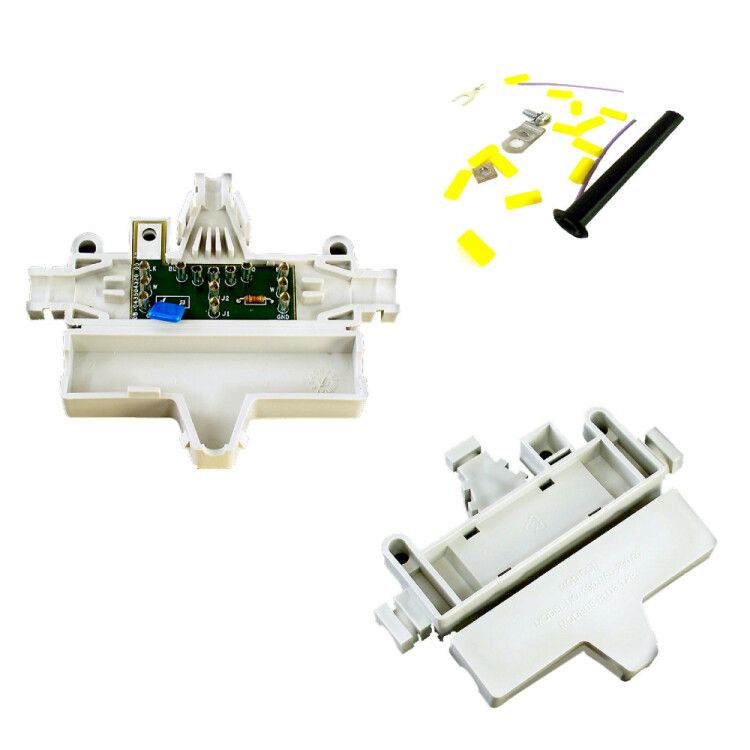

Ответвитель пласт. IP20 MODBUS+TAP SchE 990NAD23000 APC

Ответвитель пластиковый для MODBUS+, IP20 от Schneider Electric (артикул 990NAD23000) - это компактный соединительный элемент для создания ответвлений в сети Modbus Plus без нарушения целостности шины. Подходит для монтажа в распределительных щитах и на оборудовании, где требуется надёжное, но простое подключение устройств.

Назначение и область применения

Ответвитель пластиковый для MODBUS+, IP20 предназначен для подключения дополнительных устройств (например, контроллеров, датчиков, интерфейсных модулей) к основной шине Modbus Plus. Он позволяет ввести или вывести узел из сети без отключения всей системы. Применяется в системах автоматизации: на конвейерах, в станках, в цепях управления технологическим оборудованием.

Технические характеристики

• Тип: пластиковый ответвитель для Modbus Plus
• Степень защиты: IP20 - защита от доступа пальцами и крупными предметами, не защищён от воды
• Монтаж: на DIN-рейку или крепление на поверхность
• Количество в комплекте: 1 шт.
• Требуется обжимной инструмент: 043509383 (для подготовки проводов)

Совместимость и монтаж

Ответвитель совместим с кабелями Modbus Plus стандарта IEC 1158-2. Для установки необходимо:

• Обрезать и обжать конец кабеля Modbus Plus с помощью специального инструмента 043509383
• Заправить жилы в контактную группу ответвителя
• Зафиксировать корпус на DIN-рейке или закрепить в нужном месте
• Подключить основную шину Modbus Plus через входные и выходные разъёмы

Не допускается использование без обжимного инструмента - некорректный обжим приведёт к потере связи или перегреву контактов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных сетей. IP20 обеспечивает базовую защиту в помещениях, но не предназначено для работы во влажной среде, на улице или в условиях пылевой нагрузки. Не используйте в зонах с риском попадания жидкости или металлической стружки.

Преимущества

• Упрощает расширение сети Modbus Plus без остановки всего участка
• Пластиковый корпус снижает риск короткого замыкания между проводниками
• Компактный размер - легко помещается в плотно заполненных щитах
• Работает с оригинальным кабелем Modbus Plus и рекомендованными обжимными инструментами

Ограничения применения

• Не подходит для внешней установки - IP20 не защищает от влаги и пыли
• Только для сетей Modbus Plus, несовместим с Modbus RTU, Profibus или Ethernet/IP
• Требует обязательного использования обжимного инструмента 043509383
• Не имеет встроенной оконечной нагрузки - её нужно устанавливать отдельно на последнем узле сети

Примеры использования

• Добавление нового датчика температуры на конвейерной линии
• Подключение HMI-панели к уже работающей системе управления
• Ввод диагностического устройства в сеть без отключения питания
• Разветвление сигнала для нескольких контроллеров в одной секции станка

Практические советы

• Перед монтажом проверьте сопротивление шины - оно должно быть около 54–60 Ом при правильной терминировании
• Используйте только кабель Modbus Plus с импедансом 120 Ом - другие типы вызовут помехи
• Не перегружайте один ответвитель более чем двумя подключениями - это нарушит баланс импеданса
• После установки протестируйте связь всех узлов - особенно если сеть работает с высокой скоростью передачи
• Храните запасные ответвители - они часто становятся единственным решением при аварийном ремонте
