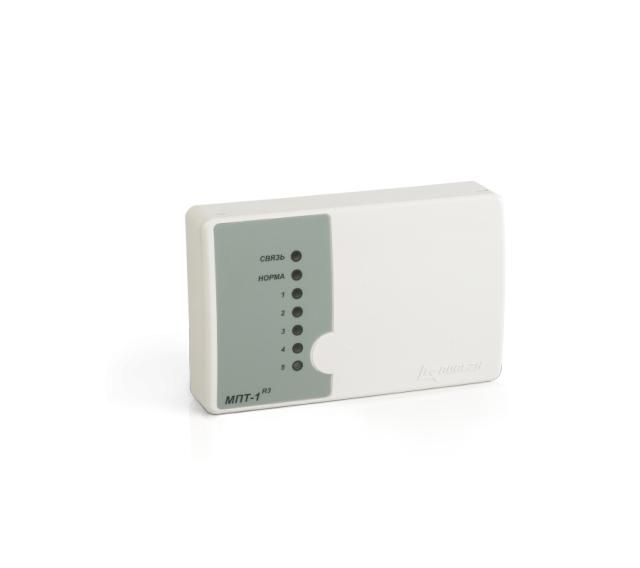

Модуль адресный управления пожаротушением МПТ-1-R3 Рубеж Rbz-337611

Модуль адресный управления пожаротушением МПТ-1-R3 от бренда Рубеж — это программируемое реле, предназначенное для управления системами автоматического пожаротушения, оповещения и контроля безопасности в адресных системах пожарной сигнализации. Артикул rbz-337611 позволяет точно идентифицировать устройство при закупках и обслуживании.

Назначение и область применения

Модуль МПТ-1-R3 управляет исполнительными устройствами системы пожаротушения — насосами, клапанами, газовыми установками, светозвуковыми оповещателями. Он работает в составе адресной линии связи (АЛС) с приемно-контрольным прибором (ППКП) и может функционировать как ведущий или ведомый модуль. Подходит для объектов с высокими требованиями к надежности: серверные, производственные помещения, хранилища, медицинские учреждения, многоэтажные здания.

Технические характеристики

• Тип: модуль реле с программируемой логикой
• Количество выходов: 5 (ВЫХ1–ВЫХ5) — каждую можно настроить под конкретную задачу
• Поддержка двух шлейфов сигнализации: для подключения неадресных извещателей ИП 212-45, ИП 212-141М, ИПР 513-10 и аналогов
• Временная задержка перед запуском пожаротушения: настраивается через ПО
• Контроль дверей/окон: через датчик «Двери-Окна»
• Контроль выхода огнетушащего вещества: по датчикам «Масса» и «Давление» (для газовых систем)
• Два независимых источника питания: повышает отказоустойчивость
• Гальваническая развязка АЛС от питания: исключает помехи и защищает оборудование
• Индикация: светодиоды для статуса, связи с ППКП, режимов работы
• Защита корпуса: контроль вскрытия
• Формат монтажа: DIN-рейка (с комплектной крепежной планкой)
• Совместимость с ПО: «FireSec» и ППКП, поддерживающими адресную конфигурацию

Совместимость и монтаж

Модуль МПТ-1-R3 совместим со всеми приемно-контрольными приборами, поддерживающими адресную линию связи и прошивку для устройства Рубеж. Для монтажа используется стандартная DIN-рейка. Обязательно используйте устройства подключения нагрузки (УПН), которые поставляются в комплекте — они обеспечивают контроль обрыва и КЗ на линии. Подключение УПН зависит от типа нагрузки:

• Для контроля целостности цепи — подключайте УПН к ВЫХ1
• Для контроля КЗ/обрыва на выходе — подключайте к ВЫХ3–ВЫХ5
• В качестве альтернативы УПН допускается использование дискретных диодов (по схеме ВЫХ2)

Выходы требуют минимального тока 25 мА для контроля обрыва. Если нагрузка потребляет меньше — параллельно подключите резистор. Для мощных нагрузок (например, стартеров насосов) обязательна установка токоограничивающего резистора в цепи пуска, чтобы предотвратить скачок тока и отключение питания.

Безопасность и стандарты

Модуль соответствует требованиям к оборудованию для систем пожарной безопасности, применяемым в России. Гальваническая развязка АЛС снижает риск повреждения оборудования от импульсов и перепадов напряжения. Контроль вскрытия корпуса и диагностика цепей обеспечивают соответствие нормам противодействия несанкционированному вмешательству.

Преимущества

• Гибкость: все логические сценарии (задержки, последовательности, условия запуска) настраиваются программно
• Автономный запуск: возможен запуск тушения по сигналу от неадресных извещателей даже при отключении ППКП
• Диагностика: самоконтроль, контроль всех цепей, передача событий на ППКП
• Расширяемость: ведомый режим позволяет масштабировать количество выходов без изменения основного прибора
• Надежность: двойное питание и защита от КЗ/обрыва минимизируют простои

Ограничения применения

• Не работает без ППКП или ПО «FireSec» — требуется первоначальная настройка
• Требует внешнего источника питания; внутреннее питание от АЛС недоступно
• Выходы не предназначены для прямого подключения мощных нагрузок (>10 A) без использования промежуточных реле
• Для некоторых типов нагрузок (низкий ток потребления) необходимы дополнительные элементы: резисторы, токоограничители
• Не подходит для систем, где требуется быстрый ответ (<1 сек) — задержка настройки может достигать нескольких секунд

Примеры использования

• Управление газовой установкой пожаротушения в серверной комнате: МПТ-1-R3 получает сигнал от извещателей, проверяет открытость дверей, ждет 30 секунд, затем включает клапаны и оповещает персонал
• Контроллер для спринклерной системы в офисе: после срабатывания ИП 212-45 активирует насос, одновременно включает звуковые оповещатели и фиксирует факт открытия двери
• Расширение системы: один МПТ-1-R3 в роли ведущего управляет тремя ведомыми модулями, обеспечивая 20 выходов для сложной установки в производственном цехе

Практические советы

• Перед монтажом всегда проверьте ток потребления нагрузки — если он ниже 25 мА, добавьте параллельный резистор (вычислите по формуле R = U / I, где U — напряжение выхода, I = 25 мА)
• Для мощных пусковых цепей (электромагнитные клапаны, насосы) обязательно установите токоограничивающий резистор — иначе произойдет сброс питания
• Используйте УПН для всех выходов, кроме тестовых — это гарантирует диагностику цепи в реальных условиях
• Настройку логики выполняйте только через ПО «FireSec» или сертифицированный ППКП — ручная настройка невозможна
• Проверяйте полярность подключения АЛС — неверная коммутация может вывести модуль из строя
• При использовании ведомого модуля — убедитесь, что ведущий находится в рабочем состоянии и имеет правильный адрес
