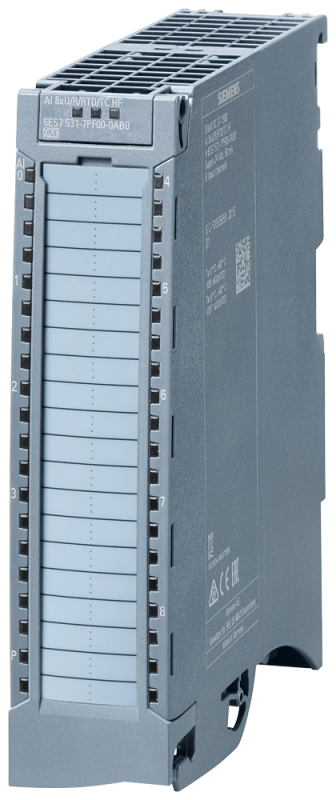

Модуль аналоговых входов SIMATIC S7-1500 AI 8 X U/R/RTD/TC HF разрешение 16бит точность 0.1% Siemens 6ES75317PF000AB0

Модуль аналоговых входов 8 каналов универсальный U/R/RTD/TC, разрешение 16 бит, точность 0.1% SIMATIC S7-1500 AI 8 X HF предназначен для сбора сигналов с датчиков температуры, напряжения, тока и сопротивления в системах автоматизации на базе контроллеров Siemens S7-1500. Этот модуль обеспечивает высокую точность измерений и поддерживает сразу четыре типа сигналов, что упрощает проектирование и снижает количество необходимых устройств.

Назначение и область применения

Модуль SIMATIC S7-1500 AI 8 X HF используется для подключения аналоговых датчиков в промышленной автоматике. Он принимает сигналы от термопар (TC), термосопротивлений (RTD), напряжения (U) и тока (R), преобразует их в цифровые значения и передаёт в контроллер S7-1500. Подходит для задач контроля температуры, давления, уровня, расхода и других физических величин, где важна точность и надёжность.

Технические характеристики

• Количество каналов: 8 универсальных
• Поддерживаемые типы сигналов: напряжение (U), ток (I), сопротивление (R), термопара (TC), термосопротивление (RTD)
• Разрешение: 16 бит - позволяет различать очень малые изменения сигнала
• Точность: +-0,1% от диапазона измерения - минимальная погрешность для требовательных применений
• Интерфейс связи: шина PROFINET через платформу S7-1500
• Питание: от шины системы S7-1500 (не требует внешнего питания)
• Время преобразования: оптимизировано для быстродействующих процессов

Совместимость и монтаж

Модуль SIMATIC S7-1500 AI 8 X HF совместим только с платформой SIMATIC S7-1500. Устанавливается в слоты основного или расширительного шасси. Для работы требуется наличие подходящего CPU S7-1500 с поддержкой PROFINET. Модуль крепится механически на DIN-рейку и подключается через встроенные клеммы. Каждый канал имеет отдельную клемму для подвода провода - подключение выполняется винтовым зажимом. Обязательно соблюдать полярность при подключении токовых и напряжённых сигналов. Для термопар и RTD рекомендуется использовать экранированные кабели с двойным экраном.

Безопасность и стандарты

Модуль соответствует требованиям EN 61131-2, IEC 61000-6-2 и IEC 61000-6-4. Защита от перегрузок и коротких замыканий реализована на уровне каждого канала. Электромагнитная совместимость обеспечена в соответствии с промышленными нормами. Сертифицирован для использования в условиях повышенной вибрации и электромагнитных помех.

Преимущества

• Универсальность: один модуль заменяет до четырёх специализированных - экономия места и стоимости
• Высокая точность 0,1% - идеально для измерений в химии, пищевой промышленности, медицинском оборудовании
• 16-битное разрешение - детальное воспроизведение медленных изменений сигнала, например, при нагреве печи
• Автоматическая компенсация холодного спая для термопар - не нужен внешний датчик температуры
• Гибкая настройка каналов через TIA Portal - каждый канал можно настроить под свой тип сигнала независимо

Ограничения применения

• Не работает с контроллерами S7-1200, S7-300 или S7-400 - только с S7-1500
• Не поддерживает изолированные входы - все каналы имеют общий потенциал, что требует осторожности при подключении датчиков с разными землями
• Требует программирования в TIA Portal - нельзя настроить вручную без ПО
• Не предназначен для взрывоопасных сред - не имеет защиты Ex
• Максимальный ток на канале ограничен - не подходит для прямого подключения мощных исполнительных механизмов

Примеры использования

• Контроль температуры в печах обжига - подключение термопар K, J, N
• Измерение сопротивления Pt100/Pt1000 в системах HVAC
• Сбор данных с датчиков давления 4–20 мА на конвейерах
• Фиксация уровней жидкости по сопротивлению в резервуарах
• Автоматизация тестового стенда с несколькими типами датчиков одновременно

Практические советы

• Перед установкой проверьте, чтобы номер версии прошивки контроллера S7-1500 был совместим с этим модулем - актуальные версии указаны в документации Siemens
• Для термопар используйте кабель с медными жилами и экранированием - даже небольшой шум может исказить показания
• Настройте в TIA Portal режим измерения для каждого канала отдельно - смешивание типов сигналов на одном модуле допустимо, но требует правильной конфигурации
• Если вы используете RTD с трёхпроводным подключением - обязательно задайте этот тип в настройках канала
• Не забудьте подключить заземление корпуса модуля - это снижает влияние электромагнитных помех
• При работе с токовыми сигналами 4–20 мА убедитесь, что нагрузка датчика не превышает допустимую - иначе сигнал будет искажён
