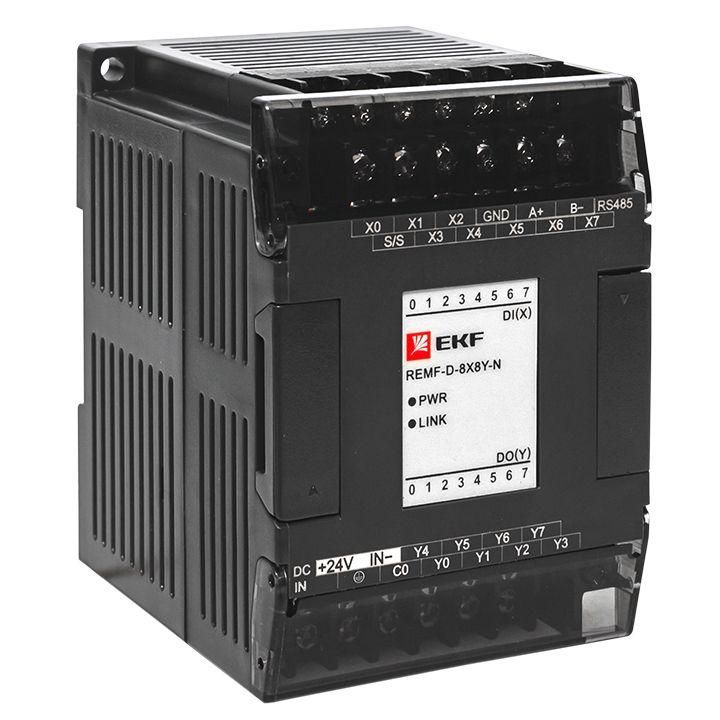

Модуль дискретного в/в REMF 8/8 N PRO-Logic EKF - REMF-D-8X8Y-N

Модуль дискретного ввода/вывода REMF 8/8 N PRO-Logic EKF — компактное устройство для сбора сигналов с датчиков и управления исполнительными механизмами в системах автоматизации на базе 24 В постоянного тока. Подходит для интеграции с ПЛК, HMI и SCADA-системами через интерфейс RS-485.

Назначение и область применения

Модуль дискретного ввода/вывода REMF 8/8 N PRO-Logic EKF используется для передачи бинарных сигналов между контроллером и полевым оборудованием. Он принимает сигналы с кнопок, датчиков положения, концевиков и других дискретных устройств (входы), а также управляет реле, световыми индикаторами, клапанами и другими нагрузками (выходы). Применяется в системах автоматизации производственных линий, конвейерах, станках, упаковочном оборудовании и объектах ЖКХ, где требуется надёжная связь с ПЛК или SCADA-системой.

Технические характеристики

• Количество цифровых входов: 8 — все входы работают с постоянным током (DC), подходят для сигналов 24 В
• Количество цифровых выходов: 8 — транзисторные выходы, рассчитаны на коммутацию нагрузок постоянного тока
• Напряжение питания: 24 В постоянного тока — требует стабильного источника питания с допустимым отклонением ±10%
• Тип выходов: транзисторный (NPN) — обеспечивает быстрое переключение, подходит для маломощных нагрузок до 1 А
• Интерфейс связи: RS-485 — поддерживает протоколы Modbus RTU и Modbus ASCII
• Работа в составе системы: является удалённым модулем расширения для ПЛК PRO-Logic и панелей PRO-Screen

Совместимость и монтаж

Модуль дискретного ввода/вывода REMF 8/8 N PRO-Logic EKF совместим со всеми контроллерами и панелями серии PRO-Logic. Для подключения к сети RS-485 используются два провода A/B — полярность важна. Устройство не требует внешних терминаторов, так как они встроены в шасси основного ПЛК. Кабель для подключения — экранированный, сечением не менее 0,5 мм². Монтаж осуществляется на DIN-рейку шириной 35 мм. Разъёмы для подключения входов и выходов — сменяемые, с винтовыми зажимами, позволяют использовать провода до 2,5 мм².

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 61131-2 и имеет сертификат соответствия ЕАЭС. Защита от переполярности питания и импульсных помех реализована на уровне схемы. Напряжение изоляции между цепями питания и сигналов — 1500 В. Работает в температурном диапазоне от –25 °C до +60 °C.

Преимущества

• Высокая плотность каналов: 8 входов и 8 выходов в одном корпусе — экономит место на рейке
• Поддержка Modbus RTU/ASCII — позволяет легко интегрироваться с большинством SCADA-систем
• Транзисторные выходы обеспечивают долгий срок службы без механического износа
• Стандартный форм-фактор — совместим с существующими решениями PRO-Logic без адаптеров
• Защищённые разъёмы — снижают риск окисления контактов в условиях повышенной влажности

Ограничения применения

• Не предназначен для работы с переменным током — входы и выходы работают только с DC
• Транзисторные выходы не рассчитаны на мощные нагрузки свыше 1 А — для больших токов нужны релейные модули
• Требуется источник питания 24 В DC — нельзя питать от 12 В или 48 В
• Не работает автономно — обязательно нужен хост-устройство (ПЛК, HMI, компьютер с USB-RS485)
• Отсутствует защита IP — установка возможна только в закрытых щитах

Примеры использования

• Сбор состояния концевых выключателей на конвейере и управление двигателями через транзисторные выходы
• Чтение сигнала с датчиков наличия детали на автоматической линии и отправка данных в SCADA
• Управление световой индикацией «Готово / Ошибка» на панели оператора через выходы модуля
• Интеграция с панелью PRO-Screen для контроля и диагностики процесса в реальном времени

Практические советы

• При подключении входов используйте нормально открытые (NO) контакты — замыкание на 0 В активирует сигнал
• Для защиты выходов от индуктивных выбросов (например, от катушек реле) рекомендуется параллельно нагрузке устанавливать демпферную цепь (диод + резистор)
• Учитывайте посадочные размеры: модуль занимает 90 мм по ширине — планируйте расположение на DIN-рейке заранее
• Перед первым запуском проверьте адрес устройства в программе ПЛК — по умолчанию он установлен на 1
• Не подключайте высоковольтные цепи (220 В AC) к этим выходам — это повредит транзисторы
