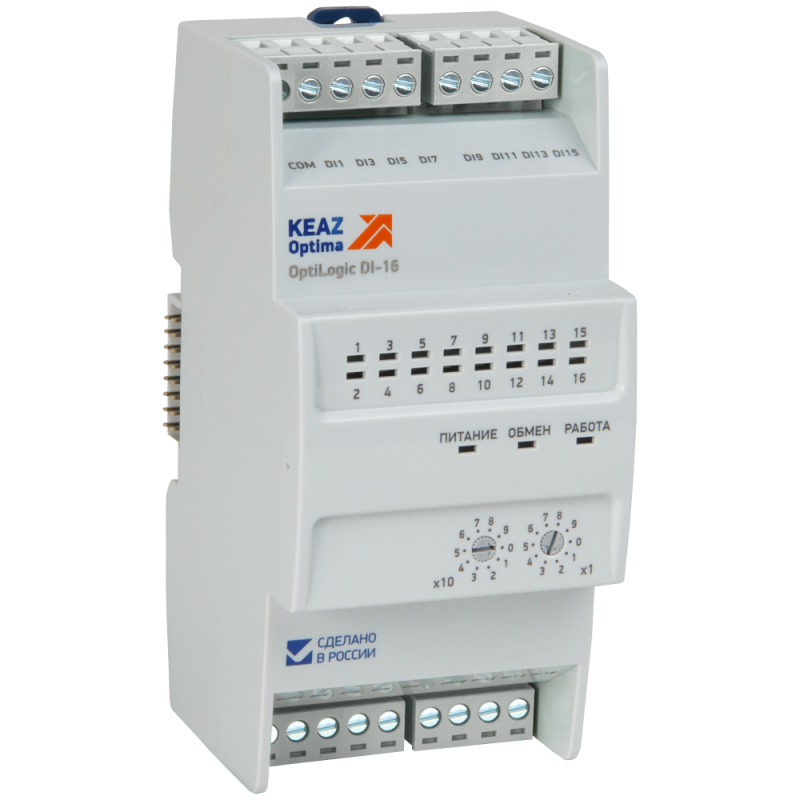

Модуль дискретного ввода OptiLogic L-DI-16, 16 входов, DC КЭАЗ 288026

Модуль дискретного ввода L-DI-16 (КЭАЗ) - универсальное устройство для сбора цифровых сигналов 24 В постоянного тока в системах автоматизации. Подходит для работы в жестких условиях благодаря широкому температурному диапазону и гальванической изоляции входов. Артикул 288026 относится к серии OptiLogic L и обеспечивает надежную связь с контроллерами по протоколу Modbus.

Назначение и область применения

Модуль дискретного ввода L-DI-16 (КЭАЗ) предназначен для приема и обработки цифровых сигналов с датчиков, кнопок, концевиков, реле и других дискретных устройств. Применяется в системах управления промышленным оборудованием: станках, конвейерах, насосных станциях, системах вентиляции и автономных АСУ ТП. Особенно эффективен там, где требуется различать тип сигнала (импульс, уровень, переключение) и исключить ложные срабатывания.

Технические характеристики

• Количество каналов: 16
• Напряжение входа: 24 В постоянного тока, любая полярность
• Частота счета в режиме «Счетчик»: до 1 кГц
• Режимы работы каждого входа: «Дискретный вход», «Триггер», «Счетчик»
• Настройка триггера: по переднему или заднему фронту импульса
• Антидребезг: программируемый на каждый вход
• Гальваническая изоляция: между входами и шиной
• Скорость передачи по внутренней шине: 1 Мбит/с
• Температурный диапазон: от -40 C до +55 C
• Адрес Modbus: устанавливается микропереключателями на лицевой панели
• Поддержка горячей замены: да
• Тип подключения: съемные клеммы

Совместимость и монтаж

Модуль дискретного ввода L-DI-16 (КЭАЗ) совместим с базовыми платформами серии OptiLogic L. Для работы в качестве самостоятельного Modbus-устройства требует установки через модуль расширения шины L-BE-1. Клеммники позволяют подключать провода сечением до 2,5 мм2 - зачищенные, без опрессовки. Монтаж осуществляется на DIN-рейку 35 мм. Гарантирована работа при подключенном питании - можно менять модуль без отключения системы.

Безопасность и стандарты

Модуль соответствует требованиям безопасности для промышленной автоматизации. Гальваническая изоляция защищает контроллер от помех и высоких потенциалов. Нет указаний на сертификацию по IEC/EN 61131-2, однако рабочие параметры соответствуют классическим нормам для PLC-устройств. Рекомендуется соблюдать правила заземления шасси и использовать экранированные кабели при длинных линиях связи.

Преимущества

• Поддержка трёх режимов работы на каждом из 16 входов - позволяет адаптировать один модуль под разные задачи без изменения аппаратной части.
• Прямая светодиодная индикация состояния входов - ускоряет диагностику и наладку.
• Настройка антидребезга снижает количество ложных срабатываний от механических контактов.
• Горячая замена минимизирует простои при обслуживании.
• Широкий диапазон температур делает модуль пригодным для использования вне помещений и в холодильных камерах.

Ограничения применения

• Не работает с переменным током - только 24 В постоянного напряжения.
• Не является автономным устройством: для связи с сетью Modbus обязательно использование модуля L-BE-1.
• Максимальная частота счета - 1 кГц; для более быстрых импульсов потребуется специализированный счетчик.
• Отсутствие защиты от перенапряжения на входах - рекомендуется применять внешние TVS-диоды при работе в средах с высокими ЭМИ.

Примеры использования

• Сбор сигналов с концевых выключателей на линии сборки - режим «Дискретный вход».
• Подсчёт оборотов вала двигателя по импульсам энкодера - режим «Счетчик» с частотой до 1 кГц.
• Фиксация момента срабатывания пневматического клапана - режим «Триггер» по заднему фронту для точного временного анализа.
• Автоматизация теплицы: считывание положения окон, вентиляторов и датчиков влажности в суровом климате - благодаря диапазону -40…+55 C.

Практические советы

• Перед первым запуском проверьте настройку адреса Modbus - микропереключатели должны быть установлены точно, чтобы избежать коллизий в сети.
• При подключении длинных кабелей используйте экранированные провода и заземлите экран с одной стороны - это предотвратит влияние помех.
• В режиме «Счетчик» учитывайте время реакции процессора: при частотах близких к 1 кГц возможна потеря импульсов при высокой нагрузке на шину.
• Для удобства наладки включите индикацию на всех каналах - она показывает реальное состояние сигнала даже при программной фильтрации.
• Замену модуля выполняйте при включенном питании - он поддерживает «горячую замену», но убедитесь, что шина не перегружена другими активными устройствами.
