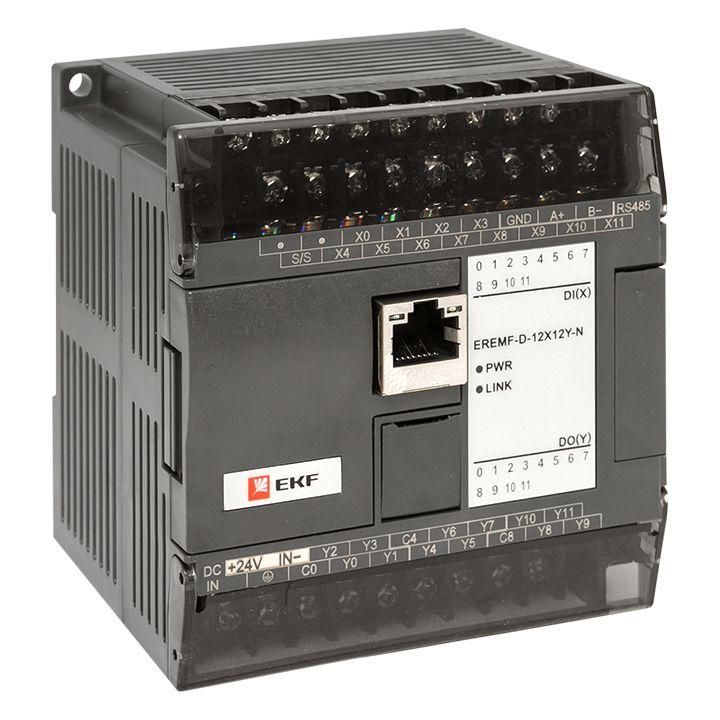

Модуль дискретного ввода/вывода EREMF 12/12 N PRO-Logic EKF EREMF-D-12X12Y-N

Модуль дискретного ввода/вывода EREMF 12/12 N PRO-Logic - компактный универсальный модуль от EKF серии PRO-Logic, предназначенный для сбора сигналов с датчиков и управления исполнительными устройствами в системах автоматизации. Поддерживает Ethernet и RS-485, работает с Modbus TCP/RTU/ASCII, идеально сочетается с ПЛК PRO-Logic и панелями PRO-Screen.

Назначение и область применения

Модуль EREMF 12/12 N PRO-Logic используется для подключения цифровых устройств в системах автоматического управления. Он собирает сигналы с 12 входов (например, кнопок, датчиков положения, концевиков) и управляет 12 выходами (реле, световые индикаторы, клапаны, двигатели). Применяется в промышленной автоматизации: на конвейерах, станках, упаковочных линиях, системах вентиляции и освещения. Может работать как самостоятельный модуль или как удалённое расширение для ПЛК PRO-Logic, панелей PRO-Screen, SCADA-систем и других контроллеров, поддерживающих Modbus.

Технические характеристики

• Количество цифровых входов: 12 (постоянного тока DC)
• Количество цифровых выходов: 12 (транзисторные, открытый коллектор)
• Напряжение питания: 24 В постоянного тока
• Тип выходов: транзисторные - подходят для коммутации маломощных нагрузок, не требуют внешних реле
• Интерфейсы связи: Ethernet и RS-485
• Поддерживаемые протоколы: Modbus TCP, Modbus RTU, Modbus ASCII

Совместимость и монтаж

Модуль EREMF 12/12 N PRO-Logic совместим со всеми устройствами серии PRO-Logic: ПЛК, панелями PRO-Screen, шинами распределения питания. Для подключения требуется источник питания 24 В DC и сетевой кабель (RJ45) для Ethernet либо двухпроводная линия RS-485 (A/B). Клеммы для подключения проводов расположены сбоку - доступны без демонтажа корпуса. Монтаж осуществляется на DIN-рейку 35 мм. Устройство не требует настройки перед первым запуском - адрес и параметры связи задаются через программное обеспечение (например, Pro-Configurator).

Безопасность и стандарты

Произведено в соответствии с требованиями безопасности промышленного оборудования. Соответствует нормам EMC для промышленной среды. Напряжение питания 24 В DC соответствует классической промышленной стандартизации, снижает риск поражения током. Отсутствие высоких напряжений на входах и выходах делает модуль безопасным для обслуживания при работающей системе.

Преимущества

• Универсальность: один модуль решает задачи и ввода, и вывода - экономит место и стоимость системы
• Гибкая связь: поддерживает Ethernet и RS-485 - можно выбрать оптимальный способ подключения к сети
• Прямая совместимость с продуктами EKF серии PRO-Logic - минимум проблем с интеграцией
• Транзисторные выходы обеспечивают быстрое переключение и долгий срок службы без механического износа
• Работает с популярными протоколами Modbus - легко интегрируется в существующие SCADA-системы

Ограничения применения

• Выходы - транзисторные, поэтому не подходят для коммутации переменного тока или мощных нагрузок выше 0,5 А (не заменяют реле)
• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• Требуется внешний источник питания 24 В DC - не имеет встроенного преобразователя
• Не поддерживает аналоговые сигналы - только дискретные (ON/OFF)
• Длина кабеля RS-485 ограничена до 1200 метров; при длинных линиях нужна терминирующая резистора

Примеры использования

• На конвейере: 12 входов - датчики наличия бутылок, 12 выходов - управление воздушными соплами, моторами, сигнализацией
• В системе вентиляции: входы - датчики открывания дверей, выходы - включение вентиляторов и предупредительных ламп
• В цепях контроля состояния: входы - концевики станков, выходы - индикация аварии и останова
• Как расширение ПЛК: когда основной контроллер исчерпал свои I/O точки - EREMF 12/12 N PRO-Logic добавляет ещё 24 канала

Практические советы

• Проверьте полярность подключения входов - они рассчитаны на постоянный ток, неверная полярность повредит входную цепь
• Для надёжной работы используйте экранированный кабель при подключении к RS-485, особенно в условиях сильных помех
• Если вы подключаете индуктивные нагрузки (катушки реле, соленоиды) к выходам - установите антиискровые диоды параллельно нагрузке
• При использовании Ethernet - убедитесь, что IP-адрес модуля не конфликтует с другими устройствами в сети
• При проектировании системы учтите, что каждый канал потребляет около 1–2 мА - суммарная нагрузка на питание должна учитывать все 24 канала
• Запомните артикул eremf-d-12x12y-n - он точно указывает на этот модуль среди других в каталоге EKF
