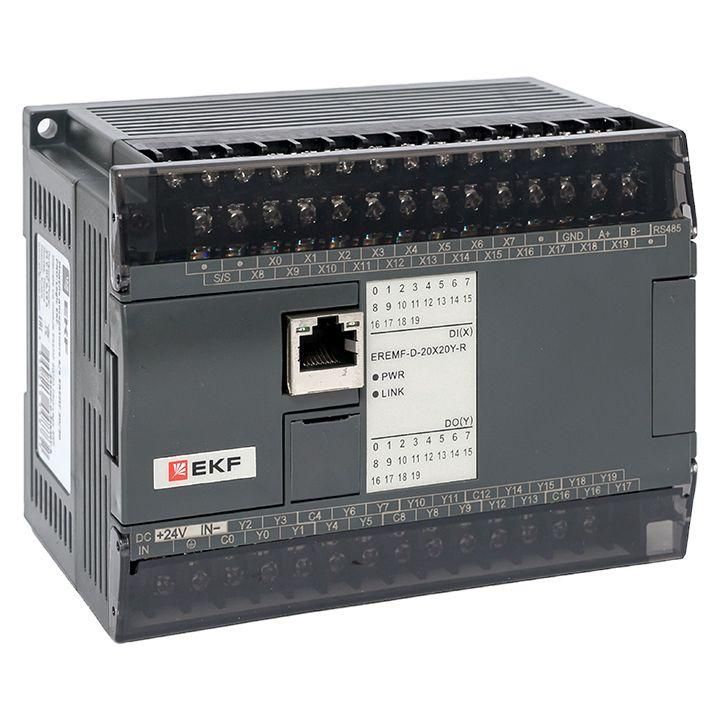

Модуль дискретного ввода/вывода EREMF 20/20 PRO-Logic EKF EREMF-D-20X20Y-R

Модуль дискретного ввода/вывода EREMF 20/20 PRO-Logic EKF - компактный универсальный модуль для сбора сигналов с датчиков и управления исполнительными устройствами в системах автоматизации. Подходит для интеграции с ПЛК, HMI и SCADA-системами через Ethernet или RS-485, обеспечивая надёжную связь между полевым оборудованием и управляющими программами.

Назначение и область применения

Модуль EREMF 20/20 PRO-Logic EKF используется для передачи дискретных сигналов между полевыми устройствами и системой управления. Он принимает 20 входных сигналов (например, с кнопок, датчиков положения, концевиков) и управляет 20 выходными нагрузками (реле, световые сигнализации, клапаны, двигатели). Применяется в промышленной автоматике: на конвейерах, в станках, в системах контроля доступа, в логистических комплексах и других объектах, где требуется жёсткая связь между контроллером и физическими элементами.

Технические характеристики

• Количество цифровых входов: 20 (DC, постоянный ток)
• Количество цифровых выходов: 20 (релейные, механические контакты)
• Напряжение питания: 20,4–28,8 В постоянного тока
• Тип подключения: винтовые зажимы (для проводов до 2,5 мм2)
• Тип выхода: реле - коммутация переменного и постоянного тока
• Тип устройства: модуль ввода-вывода, совместимый с протоколами Modbus TCP/RTU/ASCII

Совместимость и монтаж

Модуль EREMF 20/20 PRO-Logic EKF работает как удалённая станция расширения для ПЛК серии PRO-Logic и панелей PRO-Screen. Также он легко интегрируется в любую SCADA-систему, поддерживающую Modbus TCP или Modbus RTU по RS-485. Для подключения используются винтовые клеммы - провода зачищаются на 6–8 мм и затягиваются отверткой. Монтаж возможен на DIN-рейку 35 мм. Устройство не требует внешних источников питания для входов - все сигналы обрабатываются внутренней логикой при питании от 24 В DC.

Безопасность и стандарты

Произведено в соответствии с требованиями промышленной электроники. Соответствует нормам EMC и защиты от перенапряжений, характерным для оборудования класса IP20. Нет сертификатов взрывозащиты - не предназначен для опасных зон. Работает в температурном диапазоне, указанном в документации производителя (обычно –25...+60 C), но точные значения следует проверить в паспорте.

Преимущества

• Высокая плотность каналов: 20 входов + 20 выходов в одном корпусе - экономия места на щите
• Релейные выходы позволяют управлять нагрузками до 250 В AC / 30 В DC - подходят для широкого спектра устройств
• Поддержка Modbus TCP/RTU/ASCII - совместимость с большинством современных систем автоматизации
• Стандартное винтовое подключение - надёжно, не требует специальных инструментов
• Интеграция с экосистемой EKF PRO-Logic - упрощает проектирование и обслуживание

Ограничения применения

• Не подходит для высокочастотных импульсов - релейные выходы имеют ограниченный срок службы при частых переключениях (не более 10⁵ циклов)
• Нельзя использовать во взрывоопасных средах - отсутствует взрывозащита
• Требуется источник питания 24 В DC; не работает от переменного тока
• Входы не изолированы друг от друга - нельзя подключать потенциалы с разной землёй без дополнительной изоляции
• Нет встроенной защиты от перегрузки на выходах - необходимо применять предохранители или термозащиту

Примеры использования

• Управление освещением и вентиляторами на участке производства
• Считывание состояния дверей, люков и защитных ограждений на станке
• Контроль наличия детали на конвейере через фотоэлементы
• Запуск насоса или клапана по команде с HMI-панели
• Связь с SCADA-системой для мониторинга аварийных сигналов

Практические советы

• При подключении входов используйте экранированные кабели - особенно при длинных трассах, чтобы исключить помехи
• На выходах, управляющих катушками реле или двигателей, установите гашение переходных процессов (диоды или RC-цепочки)
• Проверьте посадочный диаметр винтовых клемм - они рассчитаны на провода 0,2–2,5 мм2, не используйте многожильные провода без наконечников
• Перед запуском убедитесь, что питание соответствует 20,4–28,8 В - ниже 20,4 В модуль может не работать, выше 28,8 В - риск повреждения
• Для долгой работы реле - не перегружайте их: максимальный ток 5 А, лучше использовать с запасом
• Обязательно сохраняйте схему подключения - модуль не имеет индикации состояния входов/выходов, диагностика осуществляется через ПО
