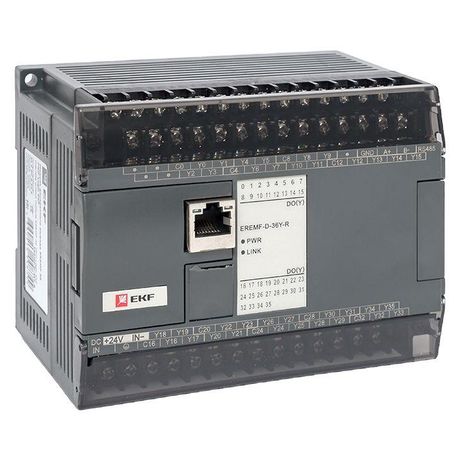

Модуль дискретного вывода EREMF 36 PRO-Logic | EREMF-D-36Y-R EKF

Модуль дискретного ввода-вывода EREMF 36 PRO-Logic EKF - это компактный релейный модуль для управления 36 внешними устройствами через постоянный ток. Он предназначен для интеграции в системы автоматизации на базе ПЛК PRO-Logic, SCADA и других контроллеров с поддержкой Modbus, обеспечивая надёжную коммутацию нагрузок в промышленной среде.

Назначение и область применения

Модуль EREMF 36 PRO-Logic EKF используется для управления исполнительными устройствами: контакторами, клапанами, светильниками, насосами, нагревателями и другими нагрузками до 250 ВА/240 ВAC. Применяется в системах автоматизации, где требуется дистанционное управление множеством точек без необходимости установки дополнительных ПЛК. Подходит для работы в составе удалённых узлов, подключаемых к ПЛК PRO-Logic, панелям PRO-Screen, SCADA-системам и другим программным платформам через Ethernet или RS-485.

Технические характеристики

• Количество цифровых выходов: 36 (релейные)
• Тип выходов: механические реле - замыкание/размыкание контактов
• Напряжение питания: 20,4–28,8 В постоянного тока (DC)
• Тип подключения: винтовые зажимы для проводов
• Количество входов: 0 - модуль не имеет цифровых входов, работает только как выходной
• Род тока питания: постоянный ток (DC)
• Интерфейс связи: Ethernet / RS-485 (по протоколам Modbus TCP/RTU/ASCII)

Совместимость и монтаж

Модуль EREMF 36 PRO-Logic EKF совместим с контроллерами и системами, поддерживающими Modbus TCP или RTU. Для подключения требуются два типа проводов: питание 24 В DC и сигнальные линии Modbus (A/B). Каждый из 36 выходов подключается отдельно через винтовые клеммы - подходят провода сечением до 2,5 мм2. Монтаж осуществляется на DIN-рейку 35 мм. Устройство не требует дополнительных терминалов - все соединения выполняются напрямую.

Безопасность и стандарты

Производитель указывает соответствие требованиям безопасности для промышленного оборудования, однако конкретные стандарты (IEC, EN, ГОСТ) в предоставленных данных не указаны. Рекомендуется проверить сертификаты на официальном сайте EKF перед использованием в регулируемых отраслях (например, пищевая промышленность, медицинское оборудование).

Преимущества

• Высокая плотность выходов: 36 каналов в одном корпусе снижают количество шкафов и кабельных трасс
• Релейные выходы обеспечивают гальваническую развязку между управляющей цепью и нагрузкой
• Поддержка Modbus позволяет легко интегрировать модуль в существующие системы без изменения архитектуры
• Универсальное питание 20,4–28,8 В DC - совместимо с большинством промышленных источников 24 В
• Винтовой тип подключения - надёжный, долговечный, удобный для обслуживания

Ограничения применения

• Не подходит для управления высокочастотными или импульсными нагрузками - реле имеют ограниченную скорость переключения
• Отсутствие входов - нельзя использовать для сбора сигналов с датчиков; нужен отдельный входной модуль
• Максимальная коммутируемая мощность реле не указана - необходимо сверять с паспортом нагрузки (не рекомендуется подключать более 2 А/250 ВAC)
• Требуется внешний источник питания 24 В DC - модуль не содержит внутреннего преобразователя
• Не предназначен для работы во взрывоопасных зонах - отсутствует соответствующий класс защиты

Примеры использования

• Управление освещением и вентиляцией на участках производства
• Коммутация нагревательных элементов в термокамерах
• Включение/выключение насосов в системах водоснабжения
• Управление пневматическими клапанами на конвейере
• Работа в составе SCADA-системы для контроля состояния оборудования на удаленном объекте

Практические советы

• Перед первым запуском проверьте полярность питания - неверное подключение может вывести модуль из строя
• Для длинных линий Modbus используйте экранированный кабель и заземлите экран с одной стороны
• При подключении индуктивных нагрузок (катушки, двигатели) обязательно применяйте фри-wheeling диоды или RC-цепочки для защиты реле от скачков напряжения
• Учитывайте тепловыделение: при работе всех 36 реле одновременно возможен нагрев - обеспечьте достаточную вентиляцию в шкафу
• Записывайте номера каналов при монтаже - 36 выходов легко спутать без маркировки
• EREMF 36 PRO-Logic EKF - идеальный выбор, когда нужны именно релейные выходы, а не транзисторные; если требуется быстрое переключение - рассмотрите другие модели серии PRO-Logic
