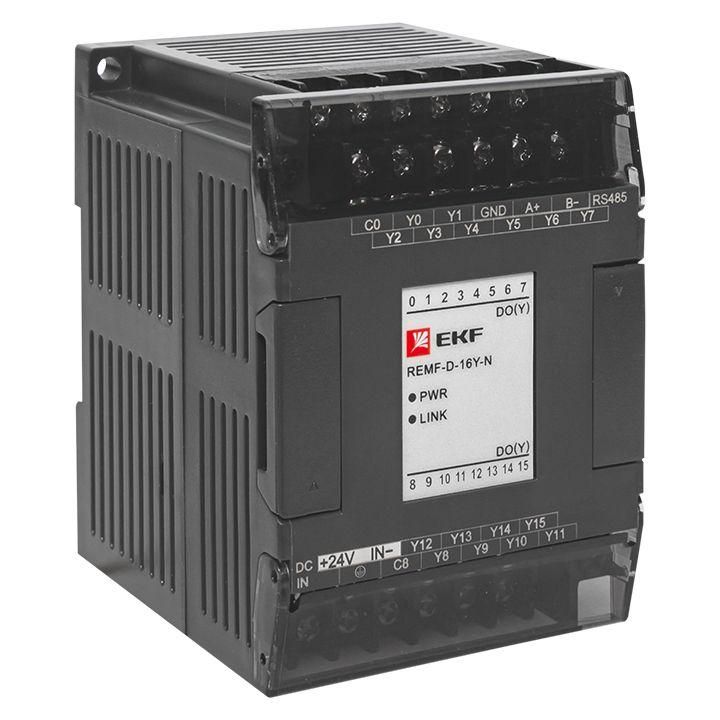

Модуль дискретного вывода REMF 16 N PRO-Logic EKF - REMF-D-16Y-N

Модуль дискретного вывода REMF 16 N PRO-Logic от EKF предназначен для передачи управляющих сигналов на исполнительные устройства в системах автоматизации. Этот модуль работает как удалённый терминал в сетях с протоколом Modbus и подключается к ПЛК, панелям оператора или SCADA-системам через интерфейс RS-485.

Назначение и область применения

Модуль дискретного вывода REMF 16 N PRO-Logic используется для управления внешними устройствами - реле, клапанами, световыми индикаторами, двигателями малой мощности. Он применяется в промышленной автоматизации там, где требуется дистанционное управление цифровыми нагрузками. Подходит для установки в щитах управления на производствах, конвейерах, линиях упаковки и других объектах с жесткими условиями эксплуатации.

Технические характеристики

• Тип выхода: транзисторный (полупроводниковый) - обеспечивает быстрое переключение и долгий срок службы без механического износа
• Количество выходов: 16 каналов - каждый может управлять отдельным устройством
• Напряжение питания: 24 В постоянного тока - совместим со стандартными промышленными источниками питания
• Тип сигнала: постоянный ток (DC) - подходит для управления DC-нагрузками
• Интерфейс связи: RS-485 с поддержкой Protocols Modbus RTU/ASCII - позволяет интегрироваться в существующие системы автоматизации
• Тип изделия: модуль ввода-вывода - часть семейства PRO-Logic от EKF

Совместимость и монтаж

Модуль REMF 16 N PRO-Logic проектировался как расширение для ПЛК серии PRO-Logic, но также легко подключается к любой системе, поддерживающей Modbus RTU/ASCII по RS-485. Для монтажа используются DIN-рейка 35 мм - модуль фиксируется защелкой без инструментов. Кабели подключаются к клеммникам с винтовым зажимом. Убедитесь, что провода имеют сечение до 1,5 мм2. Напряжение на выходах - только постоянное, максимальная нагрузка на один канал указана в документации производителя - не превышайте её.

Безопасность и стандарты

Модуль соответствует требованиям безопасности для промышленного оборудования. Сертифицирован по нормам ЕАЭС для использования в электроустановках. Защита от переполюсовки и импульсных помех реализована на уровне схемы. Прямое подключение к сети 220 В запрещено - питание только 24 В постоянного тока.

Преимущества

• Выходы на транзисторах - надёжнее и быстрее, чем релейные аналоги
• Поддержка Modbus - возможность интеграции с широким спектром контроллеров и программного обеспечения
• Универсальный форм-фактор - монтируется на DIN-рейку, занимает мало места
• Работает в составе экосистемы PRO-Logic - совместим с другими модулями этой серии

Ограничения применения

• Не подходит для управления переменным током (AC) - только постоянный ток (DC)
• Максимальный ток на выход ограничен - не используйте для мощных двигателей или нагревательных элементов без промежуточных контакторов
• Требуется внешний источник питания 24 В DC - сам по себе не генерирует энергию
• Не имеет встроенной защиты от перегрузки по току - необходимо применять предохранители или защитные устройства на линии

Примеры использования

• Управление 16 светодиодными индикаторами на сборочном участке
• Включение/выключение пневматических клапанов в линии упаковки
• Передача команд на частотники или пускатели через промежуточные реле
• Связь между HMI-панелью PRO-Screen и исполнительными механизмами на удаленном стенде

Практические советы

• При подключении к шине RS-485 соблюдайте полярность A/B - неверное подключение нарушит связь
• Используйте экранированный кабель для RS-485, особенно при длинных трассах (>100 м)
• Заземлите корпус модуля, чтобы минимизировать влияние электромагнитных помех
• Проверьте посадочные размеры: модуль совместим с DIN-рейкой 35 мм, но не с более старыми типами реек
• Для контроля состояния выходов используйте индикацию на лицевой панели - она показывает активность каждого канала
