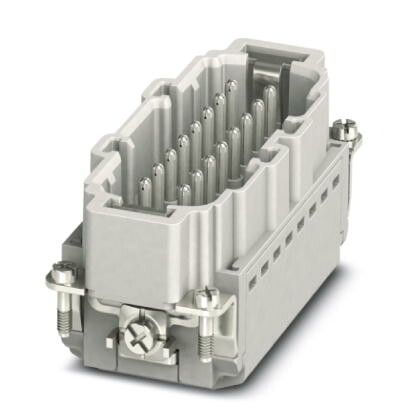

Модуль для контактов HC-B16-I-PT-M | 1407732 Phoenix Contact

Модуль для контактов HC-B16-I-PT-M от Phoenix Contact - компактный элемент для надёжного соединения цепей управления и сигнализации с номинальным током до 16 А. Подходит для сборки распределительных щитов, автоматизированных систем и оборудования с высокой плотностью коммуникаций.

Назначение и область применения

Модуль для контактов HC-B16-I-PT-M предназначен для организации многоканальных соединений в слаботочных и силовых цепях. Он используется там, где требуется одновременно подключить до 16 проводов с сохранением изоляции и защиты от внешних воздействий. Применяется в промышленной автоматике, на конвейерах, в системах управления станками, вентиляцией, освещением и других объектах с жесткими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 16 А - позволяет безопасно передавать значительную нагрузку без перегрева.
• Количество полюсов: 16 - обеспечивает возможность подключения шестнадцати отдельных цепей в одном модуле.
• Номинальное напряжение: 500 В - рассчитан на работу в сетях переменного и постоянного тока до этого значения.
• Тип контакта: штырь - совместим с соответствующими гнездовыми разъёмами, упрощает быстрый монтаж и демонтаж.
• Диаметр втычного контакта: 2,5 мм - стандартизированная величина, обеспечивающая точное соответствие с пассивными элементами.
• Подключение: пружинный зажим - не требует инструментов, надёжно фиксирует провода сечением до 2,5 мм2.
• Защитный проводник: да - есть отдельный контакт для заземления, что повышает безопасность.
• Материал контактов: медные сплавы - обеспечивают низкое переходное сопротивление и долговечность.
• Материал вставки: термопласт - устойчив к механическим нагрузкам и температурным колебаниям.
• Рабочая температура: от –40 C - работает в суровых условиях, включая холодные склады и открытые площадки.
• Степень загрязнения: 3 - допустимо использование в средах с повышенной запылённостью и наличием проводящей пыли.

Совместимость и монтаж

Модуль для контактов HC-B16-I-PT-M совместим с разъёмами серии HC-B16, в том числе с базовыми платформами и крышками от Phoenix Contact. Для установки достаточно защёлкнуть его в направляющие DIN-рейки. Монтаж выполняется без инструментов: провода вводятся в пружинные зажимы, которые автоматически фиксируются при нажатии. Убедитесь, что сечение провода не превышает 2,5 мм2 - иначе возможен плохой контакт. После подключения проверьте надёжность фиксации каждого провода легким рывком.

Безопасность и стандарты

Модуль для контактов HC-B16-I-PT-M соответствует международным нормам безопасности IEC/EN 60947-7-1 для коммутационных устройств. Наличие защитного проводника и материал корпуса обеспечивают электроизоляцию и предотвращают риск поражения током даже при случайном прикосновении к активным частям. Сертифицирован для работы в условиях степени загрязнения 3 - подтверждает устойчивость к пылевому и влагонаполненному воздуху.

Преимущества

• Высокая плотность: 16 каналов в одном модуле экономят место в щите.
• Быстрая замена: можно вынимать и менять модуль без отключения всей системы.
• Удобство обслуживания: пружинный зажим исключает необходимость затяжки винтов.
• Устойчивость к экстремальным температурам: работает при –40 C, что важно для зимнего монтажа.
• Готовая система: совместим с широким спектром аксессуаров от Phoenix Contact - крышки, маркировочные планки, держатели.

Ограничения применения

• Не предназначены для подключения проводов сечением более 2,5 мм2 - это вызывает снижение качества контакта.
• Не рекомендован для мощных двигателей или цепей выше 16 А - возможен перегрев и выход из строя.
• Требуется соблюдение класса загрязнения 3; в условиях с жидкостями, маслом или химическими парами необходимо применять дополнительную герметизацию.
• Не является автономным устройством - обязательно нужна совместимая базовая плита или DIN-рейка.

Примеры использования

• Системы управления насосами на водоканалах - 16 сигналов от датчиков уровня подаются через один модуль.
• Автоматические линии производства - подключение энкодеров, концевиков и соленоидов в ограниченном пространстве.
• Осветительные контроллеры в холодильных камерах - работа при –40 C без потери надёжности.
• Щиты автоматизации в горнодобывающей промышленности - устойчивость к пыли и вибрациям.

Практические советы

• Перед монтажом всегда проверяйте, что все провода зачищены на 8–10 мм - недостаточная длина приводит к плохому контакту.
• Используйте маркировочные бирки сразу после подключения - удобнее всего крепить их к верхней части модуля.
• При использовании в условиях вибрации дополнительно закрепите модуль с помощью фиксаторов или клеевых основ.
• Заменяйте модуль только при отключенном питании - хотя пружинный зажим безопасен, лучше исключить любую опасность.
• HC-B16-I-PT-M - часть единой системы Phoenix Contact; при замене выбирайте оригинальные комплектующие, чтобы гарантировать совместимость.
