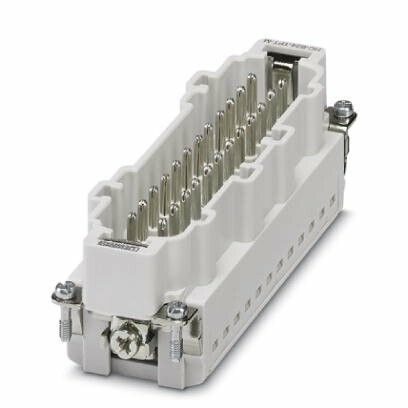

Модуль для контактов HC-B24-I-TPT-M | 1423021 Phoenix Contact

Модуль для контактов HC-B24-I-TPT-M от Phoenix Contact - компактный элемент для быстрого соединения и переключения слаботочных сигналов в автоматизированных системах. Артикул 1423021 предназначен для установки в шины питания и клеммные блоки серий, совместимых с форматом HC-B24.

Назначение и область применения

Модуль для контактов HC-B24-I-TPT-M используется для коммутации управляющих сигналов в промышленной автоматике. Он позволяет подключить внешние устройства - датчики, кнопки, реле - к контроллерам через клеммную колонку. Подходит для сборки распределительных щитов на заводах, в логистических комплексах и на участках с высокой плотностью проводки.

Технические характеристики

• Формат модуля: HC-B24 - соответствует стандартному шагу 5,08 мм между контактами;
• Тип контакта: TPT - трехпозиционная клемма с зажимом типа “push-in” для быстрой фиксации проводов;
• Рабочее напряжение: до 250 В переменного тока / 250 В постоянного тока;
• Номинальный ток: 12 А;
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, но не от воды и пыли;
• Материал корпуса: термостойкий полиамид (UL94 V-0);
• Рабочая температура: от –25 C до +60 C.

Совместимость и монтаж

Модуль для контактов HC-B24-I-TPT-M устанавливается исключительно в клеммные системы, поддерживающие профиль HC-B24. Совместим с DIN-рейкой 35 мм и клеммными блоками Phoenix Contact из серии HC-B24. Для монтажа достаточно вставить модуль в гнездо до характерного щелчка. Кабели подключаются без инструментов: зачистите жилу на 8–10 мм и вставьте в зажим TPT - он надёжно фиксирует одножильный и многожильный провод.

Безопасность и стандарты

• Соответствует требованиям IEC/EN 60947-1 и IEC/EN 60947-5-1;
• Имеет сертификат UL и cURus для использования в Северной Америке;
• Защита от случайного прикосновения к токоведущим частям - класс защиты II.

Преимущества

• Быстрая замена: модуль можно вынуть и заменить без демонтажа всей клеммы;
• Удобство обслуживания: зажим TPT снижает риск плохого контакта и не требует отвертки;
• Высокая надёжность: материал корпуса устойчив к нагреву и механическим нагрузкам;
• Экономия места: компактный формат позволяет размещать больше каналов в одном ряду.

Ограничения применения

• Не предназначено для работы во влажной среде - отсутствует защита выше IP20;
• Не рекомендуется для силовых цепей свыше 12 А или напряжения более 250 В;
• Запрещено использовать с проводами большего сечения, чем указано в спецификации (до 2,5 мм2);
• Несовместим с другими форматами клемм (например, HSB, TB, STB).

Примеры использования

• Подключение энкодеров и концевиков к PLC в линии сборки;
• Разводка кнопок аварийной остановки в панелях управления;
• Переключение сигналов с датчиков давления в системах пневматики;
• Объединение нескольких входов в один клеммный блок для экономии места.

Практические советы

• Проверяйте соответствие формата перед заказом - модуль HC-B24-I-TPT-M работает только с клеммами HC-B24;
• При использовании многожильных проводов используйте наконечники - это продлит срок службы зажима;
• Не затягивайте провода руками слишком сильно - зажим TPT сам фиксирует их оптимально;
• Для частой замены модулей в процессе обслуживания храните запасные экземпляры HC-B24-I-TPT-M с артикулом 1423021 рядом с оборудованием.
