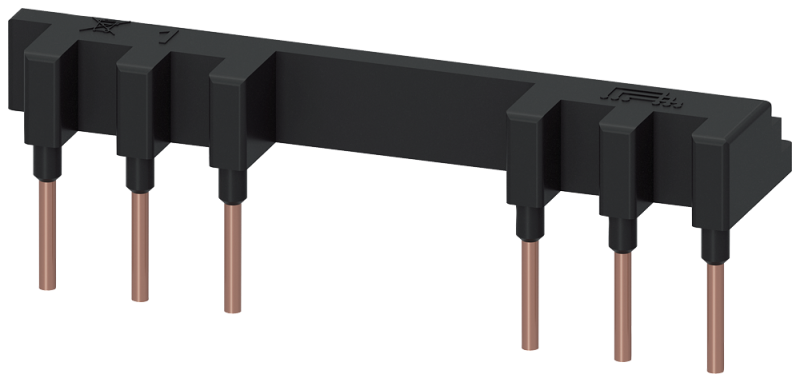

МОДУЛЬ ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ ВЕРХНИЙ ДЛЯ КОНТАКТОРНОЙ СБОРКИ S00 (БЕЗ ПРОСТРАНСТВА МЕЖДУ КОНТАКТОРАМИ) - 3RA2913-3DA1 Siemens

Модуль электрического подключения верхний для контактной сборки S00 (без пространства между контактами) от Siemens предназначен для быстрого и надёжного соединения проводов в компактных распределительных системах. Артикулы 3RA2913-3DA1 и 3RA29133DA1 используются в промышленной автоматизации там, где важна плотная укладка контактов.

Назначение и область применения

Этот модуль служит для подключения проводов сверху к контактным элементам сборки S00. Он применяется в устройствах управления, пускателях и коммутационных блоках, где требуется минимизация габаритов. Отсутствие зазора между контактами делает его идеальным для компактных щитов и высокой плотности монтажа.

Технические характеристики

• Тип: Верхний модуль подключения
• Совместим с контактными сборками серии S00
• Расположение контактов: Без зазора - контакты расположены вплотную друг к другу
• Подключение: Провода заходят сверху, фиксируются винтом
• Материал корпуса: Теплоустойчивый термопластик
• Цвет: Серый (стандартный для промышленной аппаратуры Siemens)

Совместимость и монтаж

Модуль совместим только с контактными сборками S00, которые имеют соответствующую посадочную площадку. Установка происходит путём защёлкивания на базовый модуль. Для монтажа необходимы провода с зачищенной жилой длиной около 8–10 мм. Крепление осуществляется одним винтом - затягивать до упора, избегая перегрузки. Не используйте инструменты с острыми кромками - есть риск повредить изоляцию контактов.

Преимущества

• Уменьшает занимаемое пространство в щите благодаря отсутствию зазоров между контактами
• Обеспечивает надёжный контакт при минимальном усилии затяжки
• Изготовлен из материалов, устойчивых к нагреву и механическим нагрузкам
• Не требует дополнительных клемм или переходников

Ограничения применения

• Не подходит для установки в средах с повышенной вибрацией без дополнительной фиксации
• Запрещено использовать с проводами большего сечения, чем предусмотрено для сборки S00 (обычно до 4 мм2)
• Не предназначена для внешней установки - не имеет защиты IP
• Несовместим с другими сериями контактов (S0, S2, S12 и т.п.)

Примеры использования

• Встроенные пускатели 3RT20/3RT21 от Siemens
• Комбинированные модули управления для станков и конвейеров
• Щиты автоматики в пищевой и фармацевтической промышленности
• Системы с ограниченным пространством - например, в роботизированных ячейках

Практические советы

• Перед монтажом проверьте соответствие сечения провода и допустимого тока для сборки S00
• При замене модуля всегда выключайте питание - даже при отключенном оборудовании возможен потенциал на шине
• Если в щите много таких модулей, планируйте доступ к винтам - они находятся сверху, и труднодоступные места усложнят обслуживание
• Артикул 3RA2913-3DA1 и 3RA29133DA1 - это один и тот же продукт; различие лишь в формате записи номера
