Модуль герметичный ARL-D9 12V Red (Arlight, Закрытый, IP67) - 025874

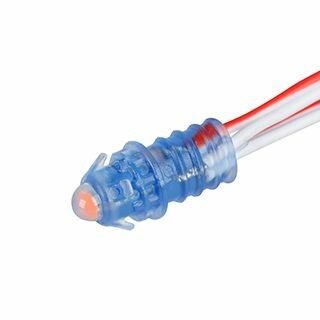

Модуль герметичный ARL-D9 12V Red IP67 от Arlight - компактный светодиодный элемент с защитой IP67, предназначенный для установки в условиях повышенной влажности, запыленности или открытых площадках. Подходит для сигнализации, индикации состояния оборудования и декоративного освещения. Артикул 025874.

Назначение и область применения

Модуль герметичный ARL-D9 12V Red IP67 используется там, где требуется надёжная индикация в сложных условиях: на производстве, в транспорте, на улице или в помещениях с высокой влажностью. Его красный цвет свечения (625 нм) хорошо заметен даже при ярком фоновом освещении. Применяется в системах управления, на панелях операторов, в устройствах автоматизации, на станках, конвейерах, контейнерах и других объектах, требующих визуального контроля.

Технические характеристики

• Напряжение питания: 12 В постоянного тока (DC)
• Мощность потребления: 0,2 Вт
• Цвет свечения: красный, длина волны 625 нм
• Тип светодиода: DIP 5 мм, один элемент на модуль
• Угол рассеивания света: 90°
• Диаметр корпуса: 9 мм
• Высота модуля: 22 мм
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 метра
• Срок службы: до 18 000 часов
• Подключение: два гибких провода (без разъёмов)
• Конфигурация: круглая форма

Совместимость и монтаж

Модуль герметичный ARL-D9 12V Red IP67 питается от источника постоянного тока 12 В. Для подключения используйте провода, которые уже припаяны к корпусу - они выведены наружу и готовы к соединению. Установка осуществляется через отверстие диаметром 9 мм. Модули поставляются в ленте по 50 штук с шагом 65 мм между центрами - удобно для массовой установки. Отдельные модули можно отрезать по нужному количеству, сохраняя целостность остальных. Не рекомендуется перегревать место пайки при монтаже - температура пайки не должна превышать 260 C более 5 секунд.

Безопасность и стандарты

Изделие соответствует требованиям IP67, что обеспечивает безопасную работу в средах с пылью, брызгами воды и временными воздействиями влаги. Напряжение 12 В DC относится к классу безопасности Extra Low Voltage (ELV), исключающему риск поражения электрическим током. Сертификаты качества не указаны - проверьте соответствие местным нормам перед использованием в промышленных системах.

Преимущества

• Высокая степень защиты IP67 позволяет использовать модуль вне помещений и в агрессивных средах
• Низкая мощность (0,2 Вт) снижает нагрузку на источник питания
• Долгий срок службы - до 18 000 часов работы без замены
• Компактный размер (Ø9×22 мм) легко встраивается в ограниченные пространства
• Равномерное свечение под углом 90° обеспечивает хорошую видимость сбоку

Ограничения применения

• Не предназначен для длительного погружения под воду - IP67 допускает лишь кратковременное воздействие
• Не работает от переменного тока - необходимо использование стабилизированного источника 12 В DC
• Светодиод одиночный - не подходит для задач, требующих яркости выше 0,2 Вт
• Заказ возможен только партиями по 500 штук - не подходит для единичных покупок
• Отсутствуют встроенные резисторы - внешнее ограничение тока обязательно при работе от нестабильного источника

Примеры использования

• Индикатор аварии на станке с ЧПУ
• Сигнализация включённого режима на щите управления
• Освещение кнопок на открытом воздухе (например, на АЗС или в логистических терминалах)
• Декоративная подсветка контейнеров, шкафов, дорожек
• Системы оповещения в пищевой промышленности (мытьё водой, паровая дезинфекция)

Практические советы

• Перед монтажом проверьте полярность - красный провод обычно положительный, чёрный/синий - отрицательный
• При установке нескольких модулей последовательно учтите суммарное напряжение: 12 В × количество модулей
• Для долговечности используйте стабилизированный источник питания - скачки напряжения сокращают срок службы
• При необходимости отрезать часть ленты - делайте это между модулями, чтобы не повредить внутреннюю печатную плату
• Для фиксации в отверстии используйте уплотнительные кольца или силиконовый герметик - особенно при установке в металлические панели
• Артикул 025874 - это серия Pixel Modules от Arlight; совместим с другими модулями этой же серии по способу подключения и форм-фактору
