Модуль герметичный ARL-D9 5V White (Arlight, Закрытый, IP67) - 023332

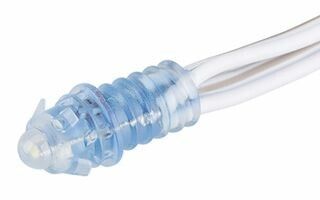

Модуль герметичный ARL-D9 5V White IP67 от Arlight - компактный светодиодный элемент с защитой IP67, предназначенный для установки в условиях повышенной влажности, запыленности или открытых площадках. Подходит для сборки светящихся линий, указателей и декоративных контуров. Артикул 023332 используется в сериях Pixel Modules.

Назначение и область применения

Модуль герметичный ARL-D9 5V White IP67 предназначен для создания равномерного белого светового контура в местах, где требуется защита от воды и пыли. Применяется в системах сигнализации, освещении оборудования, рекламных конструкциях, станках, конвейерах и внешней подсветке. Устойчив к перепадам температур и механическим воздействиям благодаря герметичному корпусу.

Технические характеристики

• Напряжение питания: 5 В постоянного тока (DC)
• Мощность потребления: 0,1 Вт
• Световой поток: 4 лм
• Цветовая температура: 7500 К - холодный белый свет
• Цвет свечения: белый
• Количество светодиодов: 1
• Форма: круглая
• Диаметр: 9 мм
• Высота: 22 мм
• Угол рассеивания: 90°
• Срок службы: до 18 000 часов
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 метра
• Способ подключения: два гибких провода (не имеет разъема)

Совместимость и монтаж

Модуль герметичный ARL-D9 5V White IP67 питается от источника 5 В DC. Для работы нескольких модулей необходимо использовать последовательное или параллельное соединение с учетом суммарной нагрузки. Модули выпускаются партиями по 50 штук на одном проводе с шагом 65 мм между центрами - это упрощает монтаж длинных линий. Диаметр посадочного отверстия должен соответствовать 9 мм. Подключение выполняется путём зачистки и скрутки проводов с последующей изоляцией или пайкой. Не требует дополнительных радиаторов.

Безопасность и стандарты

Изделие соответствует требованиям IP67 по классификации IEC 60529. Работает при температурах от -30C до +60C. Низкая мощность исключает риск перегрева. Не содержит опасных веществ согласно RoHS. Гарантия производителя - 1 год.

Преимущества

• Высокая степень защиты IP67 позволяет применять модуль даже во влажных средах и на улице
• Малые габариты (Ø9×22 мм) позволяют устанавливать его в ограниченном пространстве
• Холодный белый свет (7500 К) обеспечивает высокую видимость и четкость контуров
• Долгий срок службы - до 18 000 часов снижает затраты на обслуживание
• Предварительно собранная лента из 50 модулей экономит время на монтаже

Ограничения применения

• Не предназначен для длительного погружения под воду - IP67 допускает лишь временное воздействие
• Работает только при постоянном напряжении 5 В; использование другого напряжения повредит светодиод
• Низкий световой поток (4 лм) делает его непригодным для основного освещения - только для сигналов и подсветки
• Подключение требует ручной пайки или надежной скрутки - несовместим с быстроразъемными системами
• Заказ возможен только минимальной партией - 500 штук

Примеры использования

• Обводная подсветка металлообрабатывающих станков
• Сигнальные линии на конвейерных лентах
• Освещение границ дорожек в промышленных зонах
• Архитектурная подсветка вывесок и рамок в помещениях с частой мойкой
• Элементы интерактивных панелей в условиях сырости

Практические советы

• Перед монтажом проверьте совпадение полярности - красный провод обычно положительный, черный - отрицательный
• Для управления несколькими рядами используйте контроллер с выходом 5 В и достаточной мощностью (например, 5 А на 50 модулей = 2,5 Вт)
• При необходимости удлинить провода - применяйте медную жилу сечением не менее 0,5 мм2
• Не закрывайте модуль плотными материалами - он нуждается в теплоотводе через корпус
• При использовании вне помещений рекомендуется дополнительно герметизировать места соединений силиконовым составом
