Модуль измерения напряжения VDM TOTAL ASS'Y VOLTAGE DIVIDE MODULE COMPACT LS Electric 72313460384 LSIS

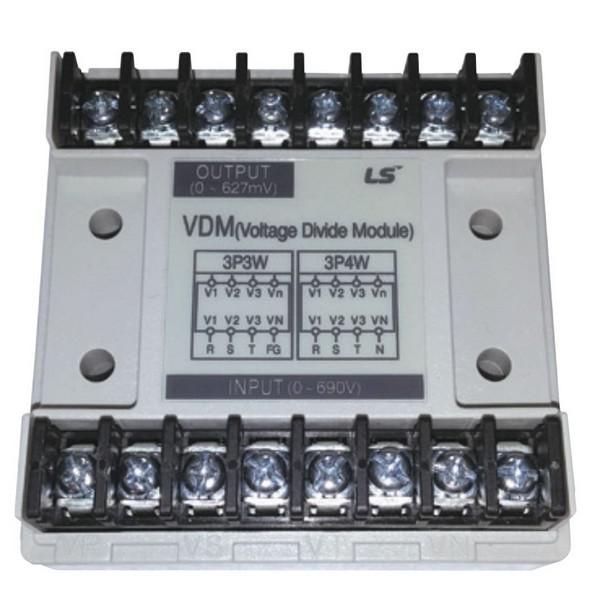

Модуль измерения напряжения VDM TOTAL ASS'Y, модуль делителя напряжения, компактный от LS Electric - устройство для точного измерения переменного напряжения в системах автоматизации. Устанавливается совместно с микропроцессорными расцепителями типов P и S, обеспечивая контроль уровня напряжения без необходимости внешних измерительных приборов.

Назначение и область применения

Модуль измерения напряжения VDM TOTAL ASS'Y предназначен для работы в составе расцепителей LS Electric с микропроцессорной начинкой - типов P и S. Он преобразует высокое входное напряжение в безопасный уровень, доступный для внутренней обработки контроллером. Это позволяет расцепителю реагировать на отклонения напряжения: перенапряжение, недонапряжение, перекос фаз. Применяется в щитах управления промышленным оборудованием: насосах, компрессорах, конвейерах, HVAC-системах, где важна стабильность электроснабжения.

Технические характеристики

• Рабочий диапазон напряжения: 60–690 В переменного тока (AC)
• Тип тока: исключительно переменный (AC)
• Форм-фактор: компактный, предназначенный для монтажа внутри корпуса расцепителя
• Количество контактов: 0 - модуль не имеет внешних коммутируемых контактов
• Не требует внешнего питания - работает за счёт сигнала от сети через делитель

Совместимость и монтаж

Модуль измерения напряжения VDM TOTAL ASS'Y устанавливается **только** в расцепители LS Electric серий P и S. Он не является самостоятельным устройством - без совместимого расцепителя он не функционирует. Монтаж выполняется при отключенном питании: модуль вставляется в специально предусмотренный слот на плате расцепителя. Подключение к цепям напряжения осуществляется через клеммы самого расцепителя - модуль сам не имеет выводов для подключения проводов. Перед установкой проверьте соответствие модели расцепителя документации LS Electric.

Безопасность и стандарты

Модуль соответствует требованиям безопасности, предъявляемым к компонентам распределительных устройств. Его работа интегрирована в систему защиты расцепителя, которая прошла испытания на соответствие международным нормам IEC 60947-2. Напряжение до 690 В допускает применение в промышленных сетях 400/690 В, однако использование вне этих границ запрещено.

Преимущества

• Устраняет необходимость во внешних трансформаторах напряжения - снижает стоимость и сложность сборки шкафа
• Обеспечивает высокую точность измерений благодаря цифровой обработке сигнала внутри расцепителя
• Компактная форма не занимает лишнее место в ограниченных щитах
• Автоматически адаптируется к широкому диапазону напряжений - от 60 В до 690 В

Ограничения применения

• Не работает с постоянным током (DC) - только переменный ток AC
• Не применяется самостоятельно - требует обязательной совместимости с расцепителями LS Electric P/S
• Не имеет выходных сигналов для внешних устройств - данные используются только внутри расцепителя
• Запрещена замена или ремонт модуля - при повреждении требуется замена всего расцепителя

Примеры использования

• Защита двигателя насоса от просадки напряжения в сети
• Отключение конвейера при превышении порога 550 В в трёхфазной системе 400 В
• Интеграция в АВР-панель для контроля наличия напряжения на основной линии
• Системы управления холодильными установками с чувствительной электроникой

Практические советы

• При заказе всегда указывайте артикул 72313460384 - этот модуль несовместим с другими брендами и даже с другими сериями LS Electric
• Проверяйте, что ваш расцепитель действительно относится к типам P или S - другие модели не поддерживают этот модуль
• Не пытайтесь подключать модуль напрямую к сети - он не рассчитан на автономную работу
• При замене расцепителя убедитесь, что новый также поддерживает модуль VDM TOTAL ASS'Y - некоторые версии уже имеют встроенную функцию измерения
