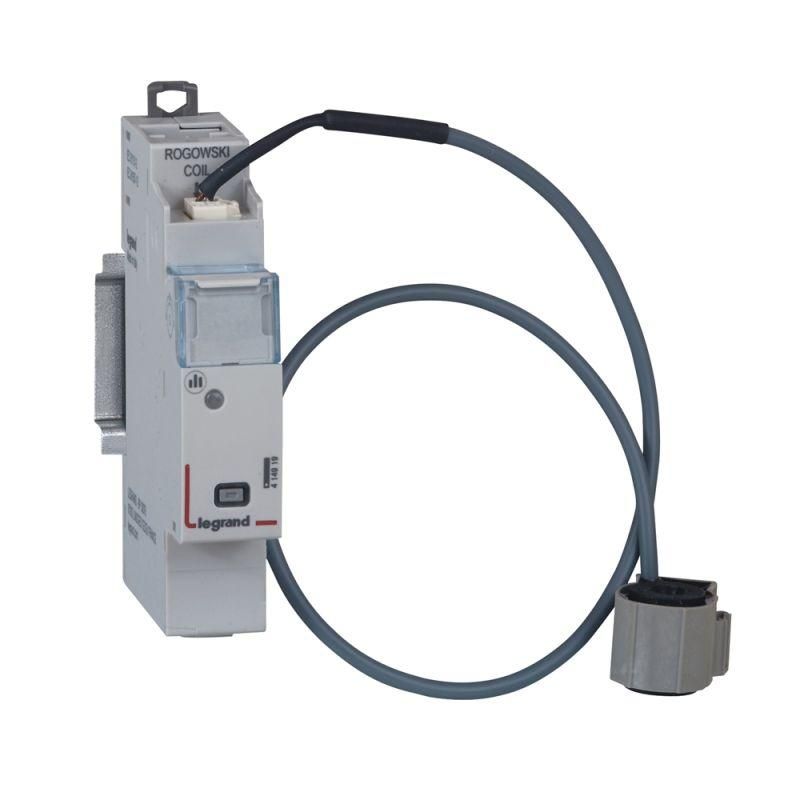

Модуль измерительный 1ф CX3 EMS Leg 414919 Legrand

Модуль измерительный однофазный CX3 EMS от Legrand - компактный прибор для точного учёта активной и реактивной энергии в однофазных сетях. Подходит для установки в распределительных щитах промышленных и коммерческих объектов, обеспечивает надёжную передачу данных в системы автоматизации. Артикул 414919.

Назначение и область применения

Модуль измерительный однофазный CX3 EMS предназначен для измерения и регистрации потребления электроэнергии в однофазных цепях переменного тока. Он фиксирует как активную, так и реактивную мощность, что позволяет анализировать качество электроснабжения и коэффициент мощности. Устройство применяется в системах АСУЭ, на предприятиях, в офисных зданиях, торговых центрах и других объектах, где требуется точный контроль за расходом энергии.

Технические характеристики

• Тип устройства: модуль измерительный однофазный
• Класс точности: 0,5 - высокая точность измерений, соответствует требованиям коммерческого учёта
• Измеряет: активную энергию (кВт·ч) и реактивную энергию (квар·ч)
• Способ присоединения: гибкий - поддерживает различные варианты подключения проводов (в том числе через клеммы и шины)
• Форм-фактор: DIN-рейка, совместим со стандартными щитами

Совместимость и монтаж

Модуль измерительный однофазный CX3 EMS устанавливается на DIN-рейку 35 мм в распределительном щите. Присоединение проводов осуществляется через винтовые клеммы - допускаются медные жилы сечением до 2,5 мм2. Для работы требуются напряжение сети 230 В +-10% и частота 50 Гц. Модуль не имеет собственного питания - работает от измеряемой сети. Подключение к внешним устройствам (например, контроллерам или серверам) выполняется через импульсный выход или интерфейсы RS-485 (при наличии опций).

Безопасность и стандарты

Модуль измерительный однофазный CX3 EMS соответствует международным нормам IEC 62053-21 и IEC 62053-23 для класса точности 0,5. Обладает защитой от перегрузок и помех, прошёл испытания на электромагнитную совместимость. Конструкция выполнена из самозатухающего пластика, безопасна при длительной работе.

Преимущества

• Высокий класс точности 0,5 - минимизирует погрешность в коммерческом учёте
• Измерение реактивной мощности - позволяет выявить проблемы с коэффициентом мощности и оптимизировать нагрузку
• Гибкая система подключения - удобна при замене старых приборов и адаптации под существующую проводку
• Компактный размер - экономит место в щите
• Поддержка интеграции в системы автоматизации - данные доступны для сбора и анализа

Ограничения применения

• Не предназначено для трёхфазных сетей - используется исключительно в однофазных цепях
• Требует наличия рабочего напряжения 230 В - не работает при отсутствии питания
• Не имеет встроенного экрана - показания можно считывать только через внешние устройства или импульсный выход
• Не рассчитан на работу в условиях повышенной влажности без защиты корпуса щита

Примеры использования

• Учёт электроэнергии на участках производства с однопhasными нагрузками: сварочные аппараты, насосы, освещение
• Контроль энергопотребления в офисных помещениях, кафе, малых магазинах
• Интеграция в системы управления энергоресурсами (АСУ ЭЭ) для анализа потерь и балансировки нагрузки
• Замена механических счётчиков на цифровые решения с возможностью удалённого сбора данных

Практические советы

• Перед установкой проверьте соответствие напряжения сети 230 В - отклонения более чем на 10% могут повлиять на точность
• При использовании в щитах с высокой плотностью оборудования убедитесь, что рядом с модулем достаточно места для вентиляции
• Для подключения используйте качественные медные провода - алюминиевые жилы не рекомендованы
• Если планируете интеграцию с SCADA-системой, заранее уточните наличие и тип выходного интерфейса (RS-485/импульсный)
• Модуль измерительный однофазный CX3 EMS не требует регулярного обслуживания, но периодически проверяйте состояние клемм и целостность проводов
