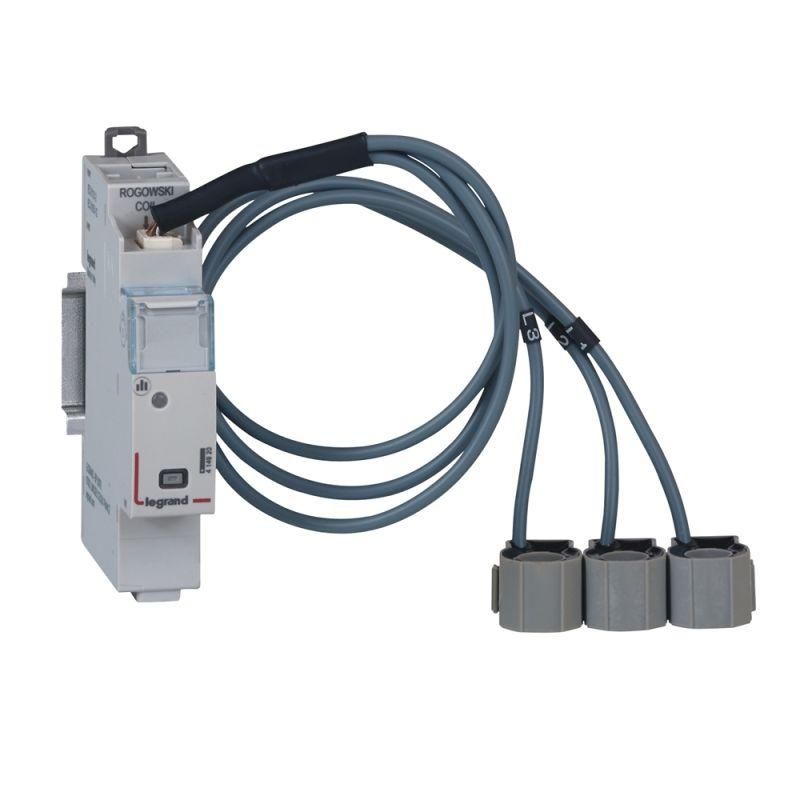

Модуль измерительный 3ф CX3 EMS Leg 414920 Legrand

Модуль измерительный трехфазный CX3 EMS от Legrand предназначен для точного учёта активной и реактивной энергии в трёхфазных сетях. Артикул 414920 подходит для установки в распределительных щитах промышленных объектов, коммерческих зданий и на производстве.

Назначение и область применения

Модуль измерительный трехфазный CX3 EMS используется для контроля потребления электроэнергии в системах с напряжением до 690 В переменного тока. Он фиксирует как активную, так и реактивную мощность — что важно для анализа качества энергопотребления и оптимизации нагрузки. Применяется в промышленных щитах, на участках с частотными преобразователями, у насосных станциях, в цепях с высокой нелинейностью нагрузки.

Технические характеристики

• Тип устройства: модуль измерительный, функционально — счётчик электроэнергии
• Класс точности: 0.5 — обеспечивает высокую достоверность показаний, соответствует требованиям коммерческого учёта
• Учёт реактивной мощности: да — позволяет рассчитывать коэффициент мощности (cos φ) и выявлять перегрузки по реактивной составляющей
• Способ монтажа: различный — совместим с DIN-рейкой, крепится на панели или в шкафу через отверстия
• Поддерживаемые сети: трёхфазная, 3P+N, 3P, 50/60 Гц
• Напряжение питания: до 690 В (L-L), работает без внешнего источника питания — питается от измеряемой сети

Совместимость и монтаж

Модуль измерительный трехфазный CX3 EMS легко интегрируется в существующие системы автоматизации благодаря универсальному креплению. Устанавливается на DIN-рейку шириной 35 мм, либо фиксируется болтами в корпусе щита. Для подключения используются клеммы под провода сечением до 2,5 мм². Кабельные входы расположены снизу — удобно при вертикальном монтаже. Не требует дополнительного блока питания. Подключается к трансформаторам тока (ТТ) при больших токах — в этом случае необходимо соблюдать полярность выводов I1/I2.

Безопасность и стандарты

Изделие соответствует международным нормам безопасности IEC 62053-22 (активная энергия) и IEC 62053-23 (реактивная энергия). Защита от случайного доступа к токоведущим частям обеспечена конструкцией корпуса. Максимальная рабочая температура — +55 °C, допустимый диапазон хранения — от −25 °C до +70 °C.

Преимущества

• Высокий класс точности 0.5 снижает погрешность учёта — важен для договоров с поставщиками энергии
• Учёт реактивной мощности помогает предотвращать штрафы за низкий cos φ
• Отсутствие необходимости во внешнем питании упрощает монтаж и повышает надёжность
• Гибкая система крепления позволяет использовать в любых типах щитов — от компактных до крупногабаритных
• Совместим с большинством систем АСКУЭ и SCADA через импульсный выход (при наличии дополнительного интерфейса)

Ограничения применения

• Не предназначена для работы в условиях постоянной вибрации выше 0,5g — требуется дополнительная амортизация
• Не подходит для установки вне помещений без защиты от осадков и прямого солнечного света
• Не имеет встроенного экрана — данные считываются удалённо или через внешние устройства
• Не поддерживает протоколы передачи данных (Modbus, M-Bus) без подключения к дополнительному устройству сбора информации

Примеры использования

• Установка в главном распределительном щите завода для контроля расхода энергии по цехам
• Монтаж в щите кондиционирования для анализа реактивной составляющей нагрузки
• Интеграция в систему управления энергией на складском комплексе с многочисленными насосами и конвейерами
• Замена старых механических счётчиков в офисных зданиях для перехода на цифровой учёт

Практические советы

• Перед монтажом проверьте соответствие напряжения сети и максимального тока — превышение может вызвать повреждение модуля
• При использовании трансформаторов тока убедитесь, что вторичная обмотка замкнута — разрыв цепи ТТ опасен!
• Для точного учёта в сетях с гармониками рекомендуется применять модуль вместе с фильтрами помех
• Артикул 414920 не содержит встроенной батареи — при отключении питания данные сохраняются в памяти, но время не отслеживается
• При групповой установке нескольких модулей CX3 EMS учитывайте свободное место вокруг них — необходима вентиляция для теплоотвода
