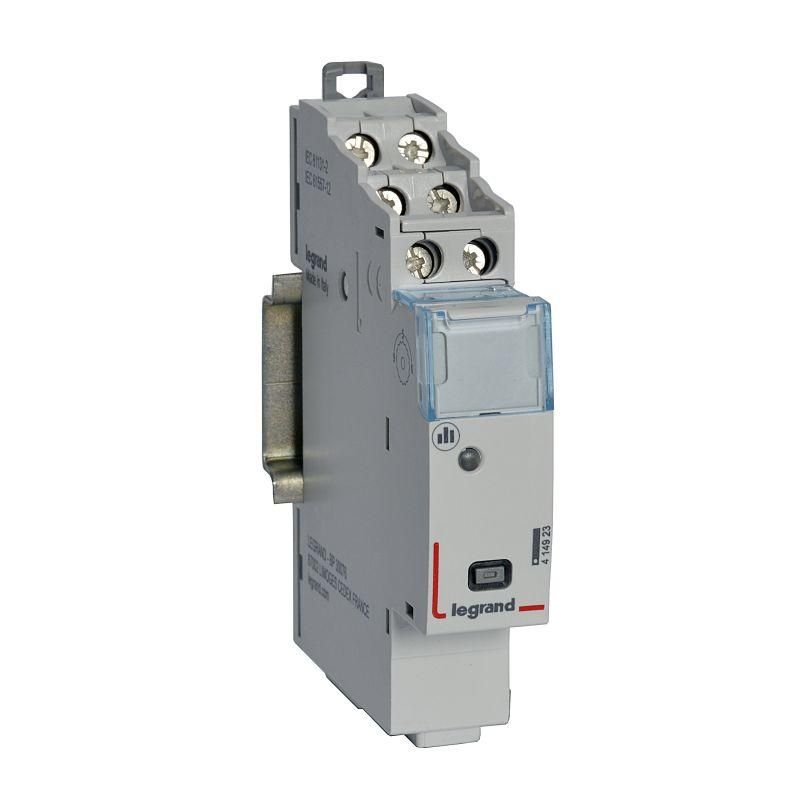

Модуль измерительный CX3 EMS подключ.через трансформаторы тока Leg 414923 Legrand

Модуль измерительный EMS, подключаемый через трансформаторы тока - устройство для точного учёта активной и реактивной энергии в трёхфазных сетях с высокими токами. Бренд Legrand и артикул 414923 обеспечивают совместимость с системами автоматизации и контроля на промышленных объектах.

Назначение и область применения

Модуль измерительный EMS предназначен для измерения и передачи параметров электрической энергии: активной и реактивной мощности, тока, напряжения и частоты. Он работает в паре с внешними трансформаторами тока (ТТ), что позволяет использовать его в цепях с токами выше 100 А - там, где прямое подключение невозможно. Применяется в распределительных щитах, на подстанциях, в системах управления энергией на заводах, в логистических комплексах и других объектах с крупными потребителями.

Технические характеристики

• Класс точности: 0.5 - обеспечивает погрешность не более +-0,5% при измерении активной энергии в нормальных условиях эксплуатации;
• Измеряет реактивную мощность - позволяет рассчитывать коэффициент мощности (cos φ) и участвовать в программах оптимизации энергопотребления;
• Способ присоединения: различный - поддерживает подключение к трансформаторам тока с номинальным вторичным током 1 А или 5 А; возможна работа с разными типами ТТ, включая кольцевые и проходные;
• Тип изделия: модуль - компактная конструкция для установки на DIN-рейку в шкафах управления;
• Тип счетчика: счётчик электроэнергии - функционально реализует функции учёта, но не имеет собственного экрана - данные передаются на внешние устройства (АСУЭ, PLC, SCADA).

Совместимость и монтаж

Модуль измерительный EMS от Legrand совместим со всеми стандартными трансформаторами тока класса точности 0,5S и выше. Для монтажа требуется DIN-рейка шириной 35 мм. Подключение осуществляется через клеммы для первичных проводов (от ТТ) и коммуникационных линий (RS-485, Modbus RTU - если предусмотрено моделью). Убедитесь, что полярность подключения ТТ соблюдена - перепутанные фазы приведут к неверному знаку мощности. Кабели от ТТ должны иметь достаточное сечение - рекомендуется не менее 1,5 мм2 для токов до 5 А.

Безопасность и стандарты

Модуль соответствует требованиям международных стандартов IEC 62053-22 (для статических счётчиков) и IEC 61010-1 (безопасность оборудования для измерений). Обеспечивает гальваническую развязку между входами тока, напряжения и выходом связи - снижает риск повреждения подключённой автоматики.

Преимущества

• Высокая точность класса 0.5 - важна для коммерческого учёта и аудита энергопотребления;
• Поддержка реактивной мощности - даёт возможность контролировать качество сети и избежать штрафов за низкий cos φ;
• Гибкость подключения - можно применять с любыми подходящими ТТ, не требует специализированных датчиков;
• Компактный форм-фактор - легко интегрируется в существующие щиты без доработки корпуса.

Ограничения применения

• Не является автономным счётчиком - не выводит показания на экран, требует подключения к системе сбора данных;
• Не предназначен для работы без трансформаторов тока - нельзя подключать напрямую к силовым цепям с током свыше 100 А;
• Не подходит для однофазных сетей с малыми нагрузками - эффективен только в трёхфазных системах с высокими токами;
• Требует правильной настройки коэффициента трансформации ТТ - ошибки в этом параметре исказят все измерения.

Примеры использования

• Установка в главном распределительном щите промышленного цеха для учёта энергии всех станков;
• Интеграция в систему АСУЭ на пищевом предприятии для анализа расхода энергии по участкам;
• Контроль качества электроэнергии на насосной станции с частотниками - благодаря измерению реактивной мощности;
• Замена старых механических счётчиков в зданиях с современной автоматикой - без замены ТТ.

Практические советы

• Перед монтажом проверьте номинальный ток ТТ - он должен совпадать с максимальным током в цепи, но не сильно превышать его (например, 100/5 А вместо 300/5 А для тока 80 А);
• Обязательно закоротите вторичные обмотки ТТ при отключении - открытая цепь ТТ опасна для персонала и оборудования;
• Настройте коэффициент трансформации в принимающем устройстве (PLC или сервере) точно по паспорту ТТ - например, 100/5 = K=20;
• Используйте экранированные кабели для связи RS-485 - особенно при длинных трассах (>100 м) и рядом с силовыми кабелями;
• Модуль измерительный EMS от Legrand 414923 не требует регулярной калибровки при условии стабильных температур и отсутствия перегрузок - достаточно периодической проверки целостности подключений.
