Модуль кабельный 20х20 мм, D = 4-14,5 мм | DXS0002 DKC ДКС

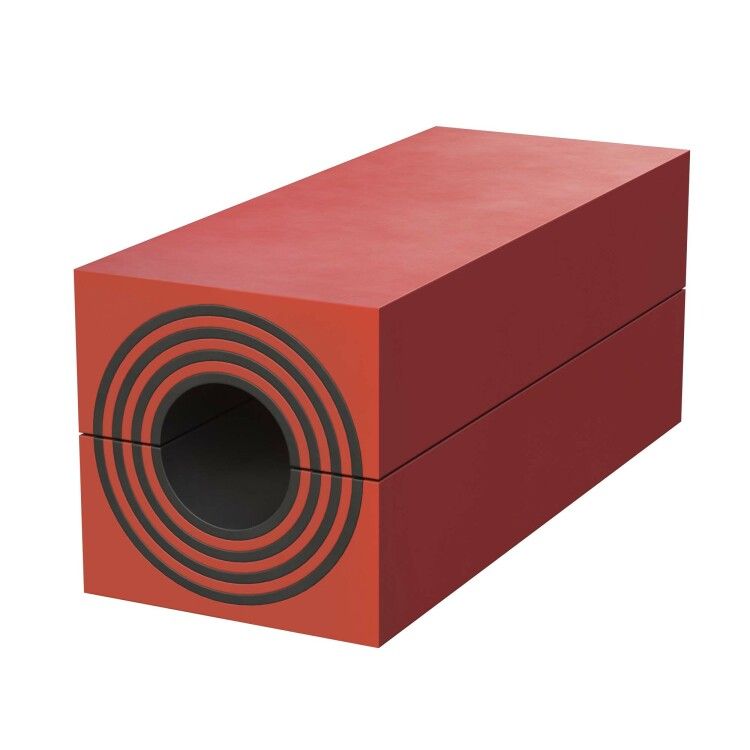

Модуль кабельный 20х20 мм, диаметр кабеля 4–14,5 мм, DKC - компактный элемент системы герметизации кабельных проходов, предназначенный для предотвращения распространения огня и дыма через отверстия в огнестойких конструкциях. Применяется в составе модульной противопожарной перегородки DKC серии Vulcan.

Назначение и область применения

Модуль кабельный 20х20 мм, диаметр кабеля 4–14,5 мм, DKC используется для герметичного прохождения силовых и слаботочных кабелей через огнестойкие стены, перекрытия и шахты. Он заполняет пространство вокруг кабеля, обеспечивая сохранение огнестойкости конструкции на уровне до 120 минут (при условии правильной сборки всей системы). Подходит для установки в системах с рамными корпусами, где требуется быстрая замена или расширение количества проходов.

Технические характеристики

• Размеры модуля: 20 × 20 × 60 мм (высота × ширина × толщина)
• Диаметр пропускаемых кабелей: 4–14,5 мм
• Форма: прямоугольная
• Исполнение: модульная противопожарная перегородка
• Не требует специального клея или затирки - работает за счет механического сжатия в раме

Совместимость и монтаж

Модуль кабельный 20х20 мм, диаметр кабеля 4–14,5 мм, DKC предназначен исключительно для установки в совместимые металлические или пластиковые рамы серии Vulcan. Сам по себе он не является самостоятельным устройством - без рамы функционировать не будет. Установка выполняется путём вставки модулей в ячейки рамы до полного заполнения свободного пространства. Каждый модуль фиксируется плотно, без зазоров. Для надёжной работы необходимо соблюдать рекомендованную плотность заполнения: между кабелями и стенками модуля не должно быть просветов более 1–2 мм.

Безопасность и стандарты

Модуль соответствует требованиям к огнестойкости согласно нормам РФ и ЕАЭС для классов EI 60–EI 120. Произведён из неметаллических, самозагасающих материалов, не поддерживающих горение. Сертифицирован для применения в объектах жилых, общественных и промышленных зданий, где действуют правила пожарной безопасности (СП 5.13130, ГОСТ Р 53310).

Преимущества

• Удобная модульная система - позволяет легко менять количество проходов без переделки конструкции
• Стандартный размер 20×20 мм совпадает с большинством рам серии Vulcan, что упрощает замену и ремонт
• Поддерживает широкий диапазон диаметров кабелей - от тонких сигнальных до мощных силовых проводов
• Не требует термической активации или химических средств - работает сразу после установки

Ограничения применения

• Не применяется вне рамы - самостоятельно не создаёт герметичный барьер
• Не рассчитан на кабели диаметром менее 4 мм или более 14,5 мм - возможны щели, снижающие огнестойкость
• Не предназначен для постоянного контакта с водой или агрессивными средами - материал не имеет защиты от коррозии или химического воздействия
• Не следует использовать в условиях высоких механических нагрузок - например, там, где кабели постоянно перемещаются или испытывают вибрацию

Примеры использования

• Проходы кабелей через огнестойкие перегородки в серверных помещениях
• Герметизация трасс в многоэтажных офисах и торговых центрах
• Обвязка оборудования на производствах - станки, конвейеры, автоматические линии
• Прокладка кабелей в шахтах лифтов и вентиляционных каналах

Практические советы

• Перед монтажом проверьте диаметр каждого кабеля - суммарный внешний диаметр всех кабелей в одном модуле не должен превышать 14,5 мм
• Если кабель слишком тонкий (менее 8 мм), используйте дополнительные вкладыши или комбинируйте несколько модулей для плотного заполнения
• Не допускайте перегрузки рамы - максимальное число модулей зависит от модели рамы; см. документацию производителя
• При обслуживании системы - при замене кабеля - всегда заменяйте старый модуль новым, даже если он выглядит целым
• Храните модули в сухом месте - влага может повлиять на свойства огнеупорного материала
