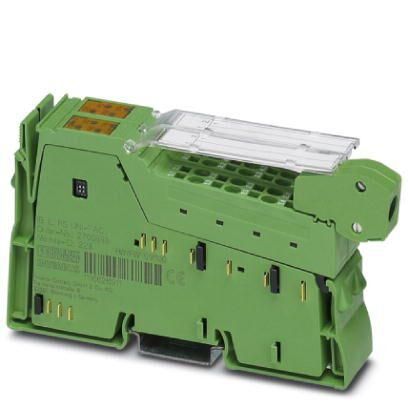

Модуль клеммный функциональный Inline IB IL RS UNI-PAC Phoenix Contact 2700893

Клеммный модуль функциональный Inline IB IL RS UNI-PAC от Phoenix Contact - компактное решение для надёжного соединения сигналов в системах автоматизации, особенно там, где важна плотная упаковка и минимизация количества проводов. Артикул 2700893 предназначен для работы в составе модульной системы Inline IB IL RS.

Назначение и область применения

Клеммный модуль функциональный Inline IB IL RS UNI-PAC используется для передачи и распределения дискретных входных/выходных сигналов в промышленных системах автоматизации. Он применяется в качестве интерфейса между контроллером и полями - например, для подключения датчиков, кнопок, реле или исполнительных механизмов. Подходит для установки на DIN-рейку в шкафах управления, на станках, конвейерах и других устройствах, требующих компактного и надёжного коммутирования.

Технические характеристики

• Тип: функциональный клеммный модуль
• Серия совместимости: Inline IB IL RS
• Производитель: Phoenix Contact
• Артикул: 2700893
• Монтаж: на DIN-рейку 35 мм
• Подключение: пружинный зажим (без инструментов)
• Рабочий ток: до 4 A (для каждого канала)
• Рабочее напряжение: до 250 V AC / DC
• Число каналов: 1 (универсальный вход/выход)
• Индикация: светодиодный индикатор состояния сигнала

Совместимость и монтаж

Клеммный модуль функциональный Inline IB IL RS UNI-PAC совместим исключительно с базовыми модулями серии Inline IB IL RS. Устанавливается прямо на шины питания и связи этих модулей - никаких отдельных кабелей или разъёмов не требуется. Монтаж выполняется путём защёлкивания на DIN-рейку. Для подключения проводов используйте жилы сечением 0,2–2,5 мм2. Отсоединить модуль можно простым нажатием на фиксатор сбоку - он легко вынимается без инструментов.

Преимущества

• Уменьшает количество внешних проводов благодаря прямому подключению к шине базового модуля
• Экономит место в шкафу - один модуль заменяет несколько обычных клеммников
• Пружинный зажим обеспечивает быстрый и надёжный контакт без затяжки винтов
• Светодиодная индикация позволяет оперативно определить наличие сигнала на выходе
• Стандартная совместимость с экосистемой Phoenix Contact Inline - легко масштабируется

Ограничения применения

• Не работает автономно - требует наличия базового модуля серии Inline IB IL RS
• Не предназначен для высокочастотных или аналоговых сигналов - только дискретные (ON/OFF)
• Не имеет защиты от перегрузки или КЗ - необходимо использовать внешние предохранители или защитные устройства
• Не рассчитан на работу во взрывоопасных средах - не имеет соответствующего сертификата

Примеры использования

• Подключение энкодеров и датчиков положения к PLC через систему Inline
• Распределение команд включения/выключения на пневматические клапаны
• Сбор сигналов с кнопок старта/останова на участке сборки
• Интерфейс для контроля температурных датчиков типа NTC в системах с низким уровнем сигнала

Практические советы

• Перед монтажом проверьте соответствие базового модуля - только модели с пометкой IB IL RS поддерживают этот клеммник
• Не перегружайте канал: максимальный ток 4 А - превышение вызывает перегрев и повреждение контактов
• При использовании многожильных проводов примените наконечники - они обеспечивают лучший контакт в пружинном зажиме
• При необходимости замены - отключите питание, затем просто вытяните модуль; новый вставляется точно так же
• Для обслуживания удобнее всего работать с набором запасных модулей - замена занимает менее минуты
