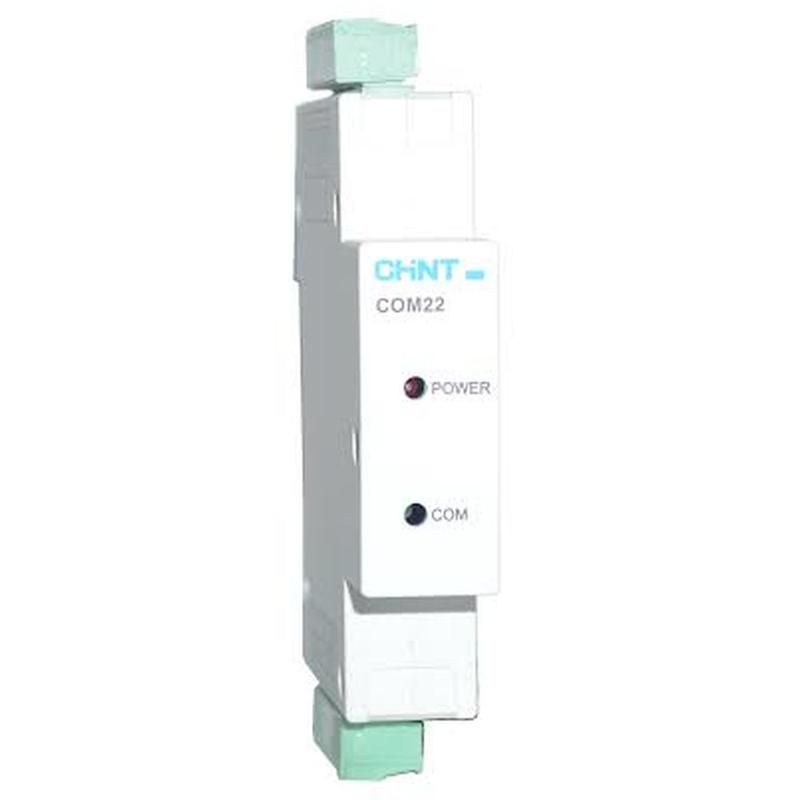

Коммуникационный модуль COMA22-M8 RS485, AC230В 1.5м для NM8N (R) | 265339 CHINT

Коммуникационный модуль COMA22-M8 RS485, AC 230В, 1.5 м, для NM8N (R) от CHINT предназначен для организации цифровой связи между автоматическим выключателем серии NM8N и системой управления на базе шины RS485. Модуль позволяет удалённо контролировать состояние аппарата и управлять им через протокол Modbus-RTU.

Назначение и область применения

Коммуникационный модуль COMA22-M8 RS485, AC 230В, 1.5 м, для NM8N (R) служит интерфейсом между автоматическим выключателем NM8N и внешней системой управления. Он преобразует сигналы с контактов выключателя в цифровые данные, передаваемые по шине RS485, и принимает команды от центрального устройства - например, PLC или SCADA-системы. Подходит для использования в промышленной автоматизации: на конвейерах, насосных станциях, распределительных щитах, где требуется дистанционный контроль и управление питанием.

Технические характеристики

• Тип интерфейса: RS485 (двухпроводной, дифференциальный)
• Питающее напряжение: AC 230 В +-10%, 50/60 Гц
• Длина кабеля: 1,5 м (фиксированная, несъёмная)
• Поддерживаемый протокол: Modbus-RTU
• Функциональность: передача состояния (вкл/выкл, авария, перегрузка) + управление релейным выходом (включение/отключение нагрузки)
• Совместимость: исключительно с автоматическими выключателями серии NM8N (R)

Совместимость и монтаж

Модуль COMA22-M8 RS485, AC 230В, 1.5 м, для NM8N (R) устанавливается непосредственно на корпус автоматического выключателя NM8N (R) путём защёлкивания. Кабель длиной 1,5 м уже встроен - его нельзя заменить или удлинить. Для работы необходимо подключить шину RS485 к клеммам модуля: A+ и B−. Напряжение 230 В подаётся на вход питания модуля от сети - он не требует отдельного источника постоянного тока. Установка возможна только при отключенном питании выключателя. После физической установки требуется настройка адреса и параметров Modbus-RTU через программное обеспечение системы управления.

Безопасность и стандарты

COMA22-M8 соответствует требованиям безопасности для оборудования низкого напряжения. Производитель CHINT гарантирует соответствие нормам IEC 60947-1 и IEC 60947-2 для компонентов, используемых в составе автоматических выключателей. Электромагнитная совместимость обеспечена в соответствии с EN 61000-6-2 и EN 61000-6-4.

Преимущества

• Устраняет необходимость в сложной проводке дискретных сигналов - все данные передаются по одной паре проводов RS485
• Работает с существующей сетью Modbus-RTU без изменения архитектуры системы
• Интегрированное питание от сети 230 В - не нужен внешний источник 24 В DC
• Жесткая механическая фиксация на NM8N предотвращает случайное отсоединение
• Поддерживает три основные функции: считывание состояния, включение/отключение, сигнализация отказа

Ограничения применения

• Не работает с другими сериями автоматических выключателей - даже с NM8 без окончания "(R)"
• Кабель длиной 1,5 м нельзя заменить; при необходимости большего расстояния следует использовать репитеры или перемещать оборудование ближе
• Требуется наличие ведущего устройства (PLC, HMI, компьютер) с поддержкой Modbus-RTU
• Не поддерживает протоколы Modbus-TCP, Profibus, CANopen
• Не предназначены для взрывоопасных зон - класс защиты IP20, не рассчитан на агрессивную среду

Примеры использования

• Автоматизация цехового участка: COMA22-M8 на NM8N (R) передаёт информацию о срабатывании защиты в систему управления, которая отправляет оповещение оператору
• Управление освещением в административном здании: через Modbus-RTU система включает/выключает световые группы, используя релейный выход модуля
• Контроль насосов в системе водоснабжения: при перегрузке выключатель отключается, а COMA22-M8 сообщает об этом в SCADA-панель

Практические советы

• Перед установкой проверьте, что ваш выключатель имеет окончание "(R)" - только такие модели поддерживают этот модуль
• При прокладке шины RS485 используйте экранированный двужильный кабель с заземлением экрана в одной точке
• Настройте уникальный адрес каждого COMA22-M8 в сети Modbus - дубликаты вызывают коллизии и сбои связи
• Не подключайте питание 230 В до завершения механической установки - риск повреждения контактов
• Если связь пропала - проверьте полярность A+/B−, качество соединений и наличие терминирующих резисторов на концах шины
