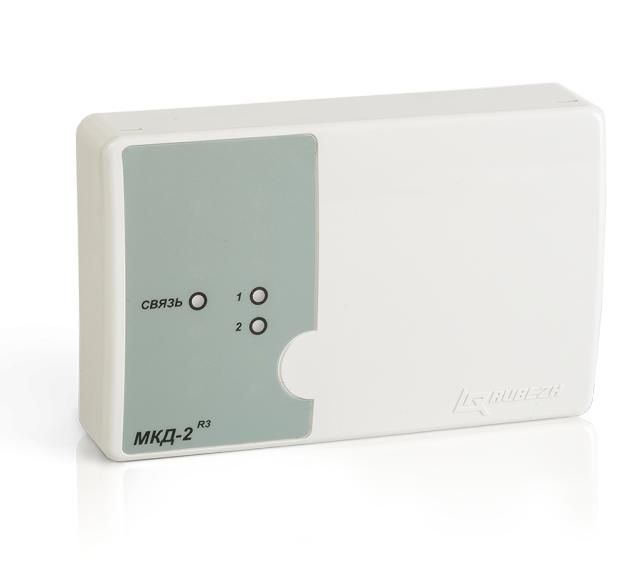

Модуль контроля доступа МКД-2 прот.R3 Рубеж ЗС000034142 Rbz-359371

Модуль контроля доступа МКД-2-R3 от компании Рубеж - это устройство для управления точками прохода на основе считывания данных с носителей, таких как карты или биометрические считыватели. Он сочетает функции приема сигнала, управления замками и контроля направления движения, что делает его подходящим для систем безопасности офисов, производств и других объектов с ограниченным доступом.

Назначение и область применения

Модуль МКД-2-R3 используется для автоматического управления доступом через точки прохода. Он принимает сигналы от считывателей, обрабатывает их, управляет электромагнитными замками, турникетами и другими исполнительными устройствами, а также фиксирует направление прохода - вход или выход.

• Управление одной двусторонней точкой прохода (два считывателя - один на вход, один на выход)
• Управление двумя односторонними точками (по считывателю на вход, кнопка «Выход» на каждом выходе)
• Интеграция с биометрическими считывателями BioSmart 5M и BioSmart FS-80
• Работа в составе систем контроля и управления доступом (СКУД) с использованием программного обеспечения FireSec 3

Технические характеристики

• Метод считывания: Поддерживает интерфейс Wiegand-26 - стандартный протокол для передачи данных от считывателей
• Релейные выходы: Две группы переключающихся реле для управления замками и другими устройствами
• Выходы открытого коллектора: Два выхода для подключения внешних индикаторов состояния замков (например, LED-индикаторов)
• Входы для датчиков: Возможность подключения датчиков положения двери и охранных датчиков
• Питание: Обеспечивается через линию связи с прибором (не требует отдельного блока питания)
• Индикация: Три светодиода: «Связь» (статус связи с ПКП), «1» и «2» (трехцветные - зеленый, красный, комбинированный цвет для режимов работы)
• Крепление: Предназначен для монтажа на DIN-рейку (крепежная планка - отдельно)

Совместимость и монтаж

Модуль МКД-2-R3 совместим с любыми считывателями, поддерживающими протокол Wiegand-26. Особенно рекомендованы биометрические модели BioSmart 5M и BioSmart FS-80, которые подключаются как к модулю, так и к локальной сети для проверки данных в FireSec 3.

Для монтажа требуется:

• Подключение двух проводов к шине связи (АЛС) с центральным прибором
• Подключение считывателя по интерфейсу Wiegand-26 (обычно 4 провода: GND, D0, D1, VCC)
• Подключение реле к нагрузке (замок, турникет) - максимальная коммутируемая мощность указана в документации производителя
• Подключение датчиков двери и охраны - по сухому контакту
• Фиксация на DIN-рейку - необходима отдельно приобретаемая крепежная планка

Безопасность и стандарты

Модуль МКД-2-R3 не имеет сертификатов, явно указанных в предоставленных данных. Однако он спроектирован для работы в рамках промышленных систем контроля доступа и соответствует требованиям надежности, предъявляемым к оборудованию СКУД. Для соблюдения норм безопасности необходимо использовать его в соответствии с инструкцией производителя и применять в помещениях с контролируемой средой.

Преимущества

• Гибкая настройка: поддержка как одной двусторонней, так и двух односторонних точек прохода
• Интеграция с биометрией: позволяет использовать современные методы идентификации без изменения основной системы
• Встроенная индикация: наглядный статус работы (связь, регистрация, блокировка) без необходимости подключения ПК
• Экономия на проводке: питание и связь реализованы по одной двухпроводной линии
• Расширяемость: два выхода открытого коллектора позволяют легко добавить внешние индикаторы

Ограничения применения

• Не поддерживает Wi-Fi, Ethernet или другие сетевые интерфейсы напрямую - работа возможна только через прибор, подключенный к АЛС
• Требует наличия программного обеспечения FireSec 3 для полноценной работы с биометрическими считывателями
• Не имеет встроенной защиты от перенапряжений - рекомендуется использование стабилизаторов и УЗИП при подключении к длинным линиям
• Крепежная планка для DIN-рейки не входит в комплект - её нужно заказывать отдельно
• Не предназначен для работы на улице или во влажных средах - отсутствует указанная степень защиты IP

Примеры использования

• Офисное здание: одна точка прохода с двумя считывателями - вход по карте, выход по кнопке, контроль направления
• Производственный цех: две точки прохода - каждый вход оснащен биометрическим считывателем BioSmart 5M, выход - по кнопке
• Складская зона: МКД-2-R3 управляет электрозамком на воротах, датчики двери сообщают о ее открытии, а индикаторы показывают статус доступа

Практические советы

• Перед подключением убедитесь, что считыватель действительно использует Wiegand-26 - иначе сигнал не будет распознан
• При работе с биометрическими считывателями обязательно настройте соответствие ID между МКД-2-R3 и FireSec 3 - иначе доступ не будет открываться
• Для долговременной работы избегайте длительных линий связи более 100 метров без усиления сигнала
• Если светодиод «Связь» мигает медленно - система работает, но нет связи с ПКП. Проверьте настройки адреса и целостность линии
• При тестировании нажмите кнопку «Тест» - если светодиод мигает 2–3 секунды, модуль реагирует правильно
• Не забудьте приобрести крепежную планку для DIN-рейки - без неё установка в щитовой невозможна
