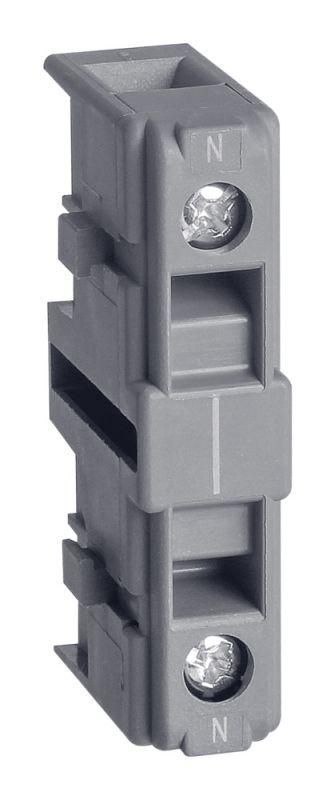

Модуль нейтрали MSD SE 40А/63А, AC-15, 230 В Systeme Electric MSD63NF2

Модуль нейтрали MSD 40А/63А SE - компонент для сборки распределительных щитов, обеспечивающий надёжное подключение нулевого провода в цепях с выключателями-разъединителями SystemePact. Артикул msd63nf2 соответствует модели на 63 А, совместимой с сериями SystemePact MCP. Применяется в промышленной автоматике, где требуется изолированное и безопасное подключение нейтрали.

Назначение и область применения

Модуль нейтрали MSD 40А/63А SE предназначен для подключения нулевого провода (N) в системах с выключателями-разъединителями SystemePact. Он позволяет организовать отдельную, защищённую точку подключения нейтрали рядом с коммутационным аппаратом, исключая необходимость прокладывать ноль через шины или другие элементы. Подходит для установки в силовых щитах управления, на станках, конвейерах, насосных станциях и других объектах с высокими требованиями к безопасности и организации проводки.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Тип подключения: винтовые зажимы - позволяют надёжно закрепить жилы сечением до 25 мм2 (медные);
• Способ монтажа: боковой - устанавливается прямо на боковую поверхность выключателя-разъединителя SystemePact, не занимает место внутри корпуса щита;
• Гарантийный срок: 24 месяца - подтверждает соответствие качественным стандартам производства;
• Тип изделия: модуль нейтрали - не является коммутирующим устройством, служит только для фиксации и передачи нулевого потенциала.

Совместимость и монтаж

Модуль нейтрали MSD 40А/63А SE совместим только с выключателями-разъединителями серии SystemePact MCP, имеющими специальные крепёжные площадки на боковой стенке. Монтаж выполняется путём плотного прилегания модуля к корпусу аппарата и фиксации с помощью встроенных защёлок или болтов (в зависимости от версии выключателя). Нельзя использовать с другими сериями или брендами. Для правильной установки проверьте наличие соответствующих крепёжных отверстий на выключателе. После монтажа убедитесь, что все винты затянуты моментом 0,8–1,0 Нм - недостаточная затяжка вызывает нагрев, избыточная - повреждение контакта.

Преимущества

• Экономия места в щите - заменяет отдельную N-шину, снижает количество проводов;
• Улучшенная организация цепи - ноль подводится сразу к месту коммутации, минимизируя риск ошибок;
• Высокая механическая прочность - корпус выполнен из самозатухающего поликарбоната, устойчив к ударным нагрузкам;
• Интеграция с системой - совпадает с цветом и формой выключателей SystemePact, обеспечивает единый внешний вид.

Ограничения применения

• Не предназначена для работы в цепях переменного тока выше 690 В - максимальное напряжение не указано, но применение вне системы SystemePact запрещено;
• Не используется в качестве защитного заземления - только для рабочего нуля (N), не для PE;
• Не допускается установка в условиях повышенной вибрации без дополнительной фиксации - при сильных колебаниях возможна потеря контакта;
• Не совместим с выключателями старых серий, не имеющими бокового крепления.

Примеры использования

• Щит управления конвейерной линией - модуль MSD 40А/63А SE установлен рядом с выключателем SystemePact, ноль подведён напрямую, без прохода через DIN-рейку;
• Станок с ЧПУ - нейтраль подключена через модуль, чтобы избежать помех и снизить риск возникновения паразитных токов;
• Распределительный щит на производстве - вместо нескольких перемычек использован один модуль, упрощён обслуживание и диагностика.

Практические советы

• Перед монтажом проверьте, что выключатель-разъединитель имеет боковое крепление - иначе модуль не установится;
• Используйте только медные жилы сечением 1,5–25 мм2; алюминиевые провода не рекомендуются;
• После установки протестируйте контакт - измерьте сопротивление между входом и выходом модуля (должно быть менее 5 мОм);
• При групповой установке нескольких модулей соблюдайте минимальный интервал 10 мм между ними для теплоотвода;
• Запомните артикул msd63nf2 - он точно указывает на модель на 63 А, отличается от более слабого варианта на 40 А (msd40nf2).
